一根网线完美解决IPTV+千兆网复用，还不来试试

背景

一般家庭装修，弱电箱都会在入户鞋柜处，分别预埋网线到各个房间，聚焦统一到弱电箱管理。不过弱电箱内放无线路由器，又必然致使部分房间wifi信号减弱，且散热不佳，影响光猫及路由器的稳定运行。

家里办了500Mbps宽带+IPTV，客厅到弱电箱只预埋了一根网线，目前要解决如何既可以实现高速（千兆）上网，无线wifi信号稳定，又可以同时看IPTV问题。

目标

1、主路由器放电视柜位置，实现全屋内部有线网络1000Mbps传输。

2、电信的IPTV正常观看。

方案1：返修加网线

购买新的超五类纯铜网线，拆掉电视机旁的网线面板，将网线抽出一部分和新网线连接打结，从弱电箱那头慢慢抽出去。以此方法确保弱电箱到客厅三根网线，分别作用：1、光猫IPTV口连接客厅电视盒子用于电视播放；2、光猫千兆口连接客厅无线路由器，用于拨号上网；3、客厅无线路由器到弱电箱交换机，分流网络到各个房间。

优缺点

优点：便宜、稳定、带宽不打折扣，日后千兆以上网络入户也没有问题

缺点：费事，需要有很强的动手能力，且当初装修预埋线管能够装得下

方案2：使用分线器

原理：百兆网络实则4芯网线就足够，用分线器将8芯网线分为2组，一组走宽带，一组走IPTV，互不干扰。

示意图：

如上图，在光猫侧分线器分别接IPTV口和LAN口，在客厅侧分线器原来接IPTV口的线接IPTV机顶盒，LAN口的线接无线路由器。

优缺点

优点：简单，成本低（一对分线器大约30-40元）

缺点：对于带宽小于100Mbps没有问题，大于100Mbps就不能满速跑了，由于4芯网线最高理论网速就是100Mbps。网络依然交于光猫拨号上网，弱电箱夏天散热差的情况下，会严重影响网络稳定性。

方案3：VLAN Trunk（强烈推荐方案）

设备准备：

1、六类或超五类短网线5根（1-2m长度即可）

2、水星S105 Pro双层Vlan 5口交换机2台，目前在网销售的最便宜的千兆网络交换机，唯一不足是不支持POE供电，故而弱电箱内需最低2个供电插孔。

配置方法：

1、光猫配置改为桥接模式。这个如果搞不定可以找运营商工作人员帮忙设置，最好是要到宽带拨号的账号、密码及光猫的最高权限密码自行处理，此问题网上教程许多不再赘述，如有需要后续单独再写一篇文章详细叙述。

2、两个交换机划分3个VLAN，一个用于IPTV，一个用于给路由器拨号上网，一个用于室内局域网传输。

第一步：网线连接交换机，电脑网卡设置为192.168.0.X。交换机的默认管理IP是192.168.0.1， 用户名和密码都是admin。用浏览器登录即可：

第二步：更改交换机的管理地址。可以直接设置为你内网的IP地址，后面方便维护。此处我设置为192.168.0.22（客厅端连接路由器及IPTV使用）

第三步：关闭IGMP侦听：

第四步：添加VLAN：

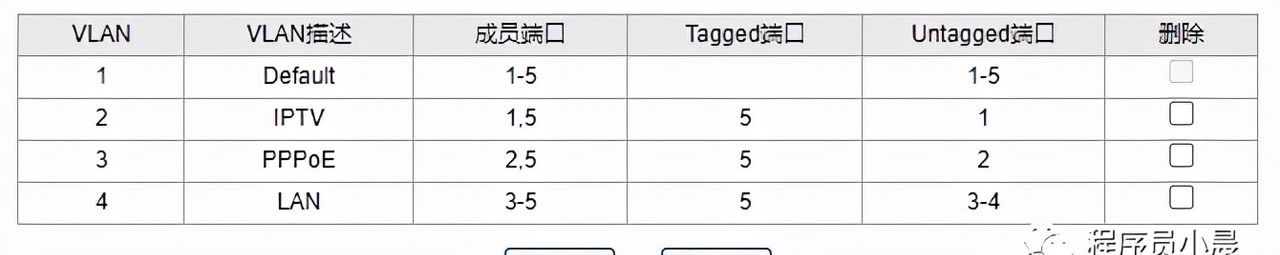

第一启用802.1Q VLAN。然后，依次添加3个VLAN配置。 其中第5口做为复用口，在添加VLAN的时候，把5口选项设置为Tagged端口。

VLAN 1是默认的不用修改；

VLAN 2包含两个端口，端口1是Untagged，端口5是Tagged，用于IPTV

VLAN 3包含两个端口，端口2是Untagged，端口5是Tagged，用于路由拨号

VLAN 4包含三个端口，端口3和4是Untagged，端口5是Tagged，用于局域网

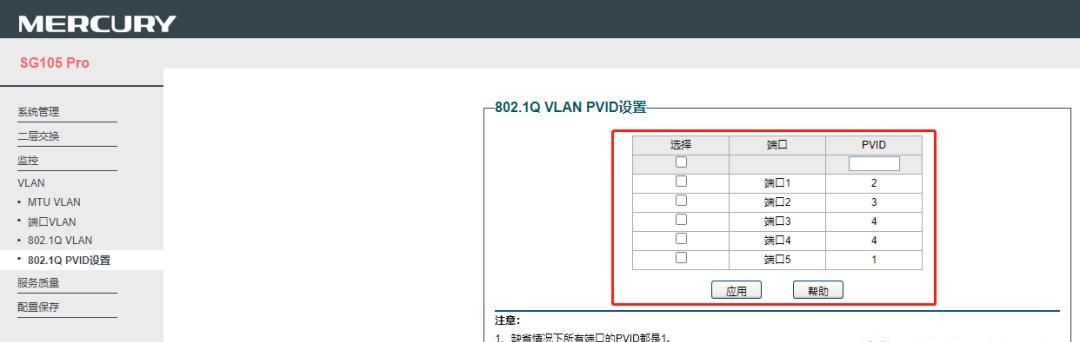

第五步：配置PVID

如上图所示，选中端口1，在右边的PVID下空格处填入2（相当于将VLAN2分配给IPTV）；

选中端口2，右边填入3（相当于将VLAN3分配给路由拨号）；

选中端口3和4，右边都填入4（相当于将VLAN4分配给局域网）；

选中端口5，右边填入1（保持5口为Tagged），用于统一输出。

第六步：注意！必定要保存配置，否则交换机端口即恢复出厂设置，白忙活半天。

另外一台交换机（弱电箱处连接光猫使用）如上一样方法配置即可，我采用的管理地址是192.168.0.11，此处不再赘述。

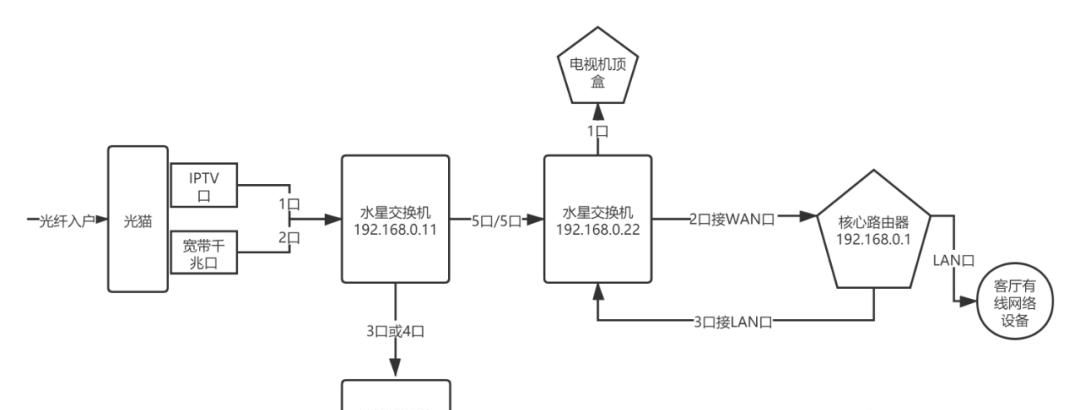

接下来正常连接设备即可，拓扑图如下：

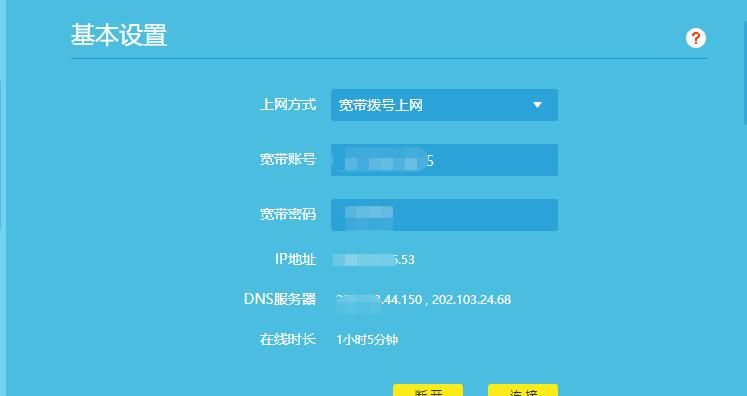

正常连接后，路由器内选择宽带拨号上网即可，IPTV不必特殊设置，保持运营商之前设置直接使用即可。

经过实测，网路带宽跑满是没有问题的。
