1 概述

1.1 背景介绍

华为云部署服务CodeArts Deploy提供可视化、一键式部署服务，支持部署到虚拟机或者容器，提供Tomcat、SpringBoot等模板或者自由组装编排原子步骤进行部署，支持并行部署和流水线无缝集成，实现部署环境标准化和部署过程自动化。

1.2 适用对象

• 企业
• 个人开发者
• 高校学生

1.3 案例时间

本案例总时长预计30分钟。

1.4 案例流程

说明：

① 购买云资源并初始化配置
② 初始化配置项目部署和运行环境；
③ 通过CodeArts Deploy服务对镜像服务进行部署；

1.5 资源总览

本案例预计花费总计0.1561元。

资源名称	规格	单价（元）	时长（h）
CodeArts	体验版	免费	0.5
容器镜像服务SWR	免费	免费	0.5
弹性云服务器ECS	1U4G	0.2292元/小时	0.5
弹性公网IP	按带宽计费	0.083元/小时	0.5
虚拟私有云VPC	免费	免费	0.5
网络安全组	免费	免费	0.5

最新案例动态，请查阅《基于CodeArts Deploy的容器化部署最佳实践》「链接」。小伙伴快来领取华为开发者空间进行实操体验吧！

2 资源部署环境初始化申请与配置

2.1 前置条件

参考“基于CodeArts Build的项目容器化构建”「链接」完成容器镜像在SWR容器镜像服务中的归档。

2.2 配置虚拟私有云VPC

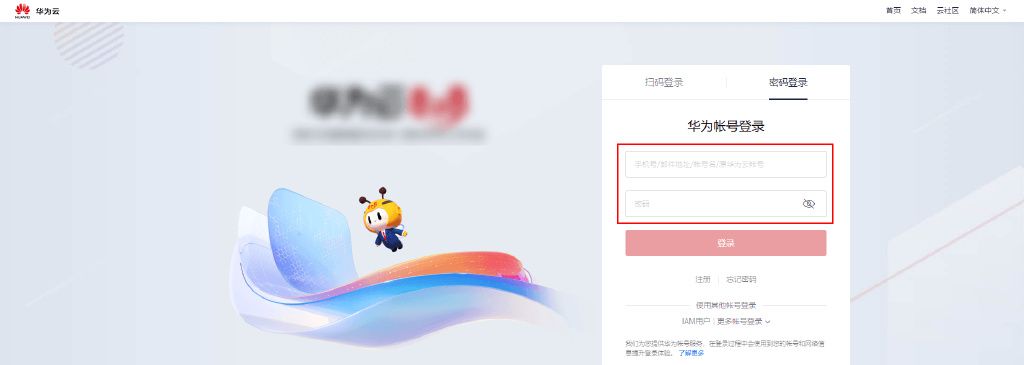

进入华为云「链接」首页，在华为云的首页右上方，点击“登录”，在弹出的对话框中输入自己的用户名和密码。

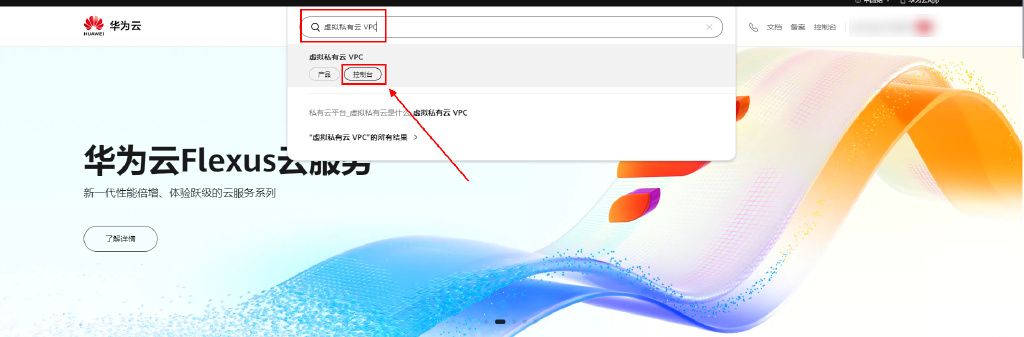

在华为云首页，在搜索框中输入“虚拟私有云 VPC”，点击“控制台”进入虚拟私有云控制台页面。

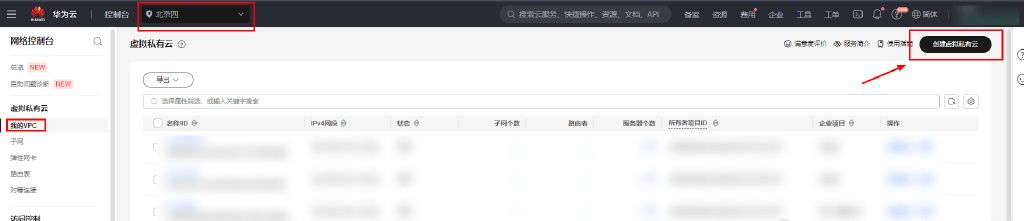

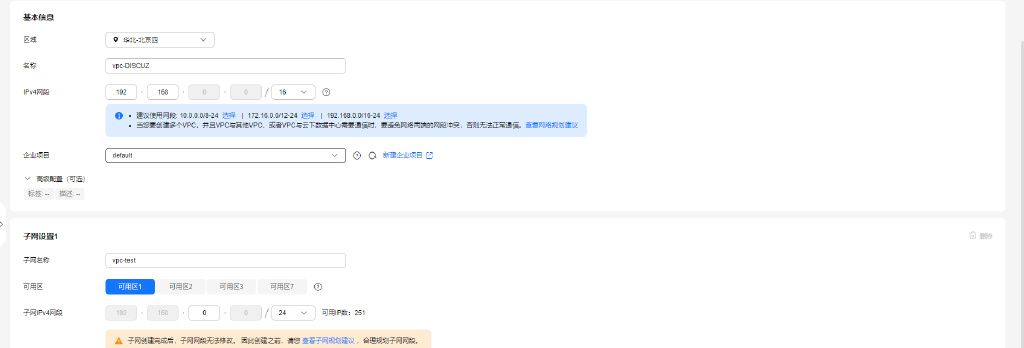

选择“北京四”，点击“我的VPC”，然后点击右上角的“创建虚拟私有云”按钮，进入创建虚拟私有云页面，按照下图配置完成虚拟私有云的创建。

参考以下配置进行VPC的配置。

配置项	规格
区域	华北-北京四
名称	vpc-DISCUZ(可自定义)
企业项目	default(可选择自己的其他项目,无则不填写)
子网名称	vpc-test(可自定义)
可用区	可用区1

2.3 配置弹性公网IP EIP

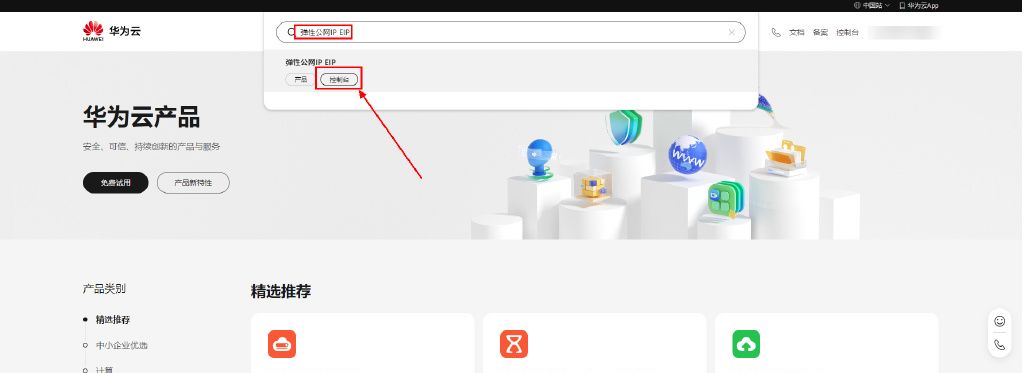

浏览器切换到华为云主页，在搜索框中输入“弹性公网IP EIP”，点击下方的“控制台”进入弹性公网IP服务页面。

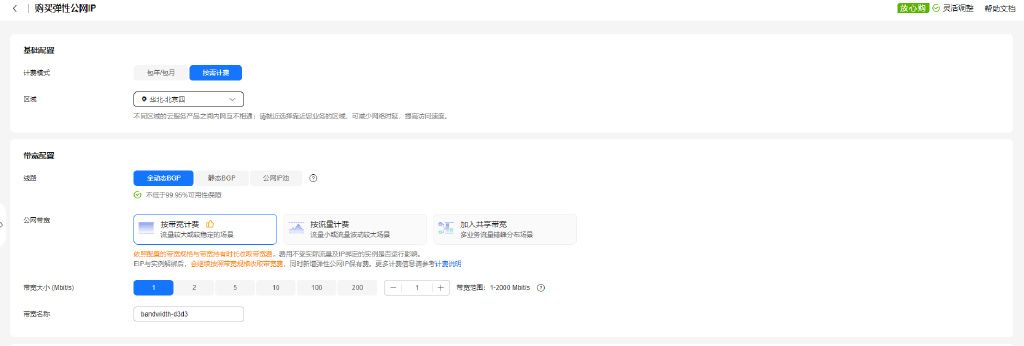

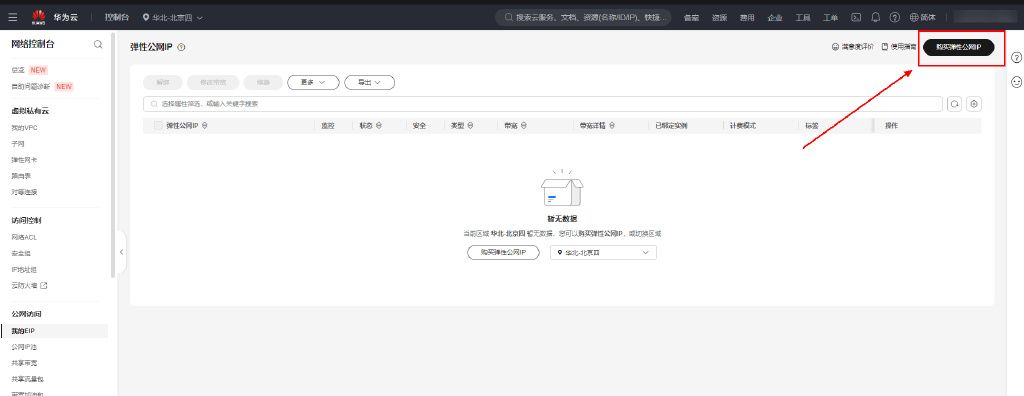

点击右上角的“购买弹性公网IP”按钮，进行弹性公网IP的购买。

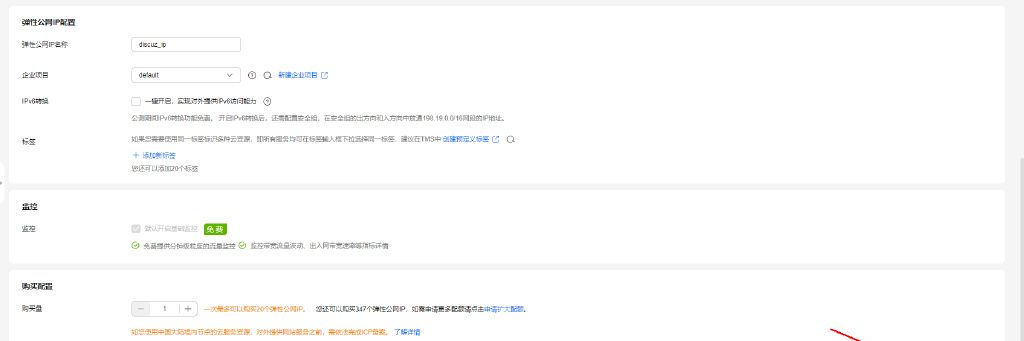

参考以下配置完成弹性公网IP创建。

配置项	规格
计费模式	按需计费
区域	华北-北京四
线路	全动态BPG
公网带宽	按带宽计费
带宽大小	1
带宽名称	自定义
弹性公网IP名称	discuz_ip(可自定义)
企业项目	default(可选择自己的其他项目,无则不填写)

2.4 配置安全组

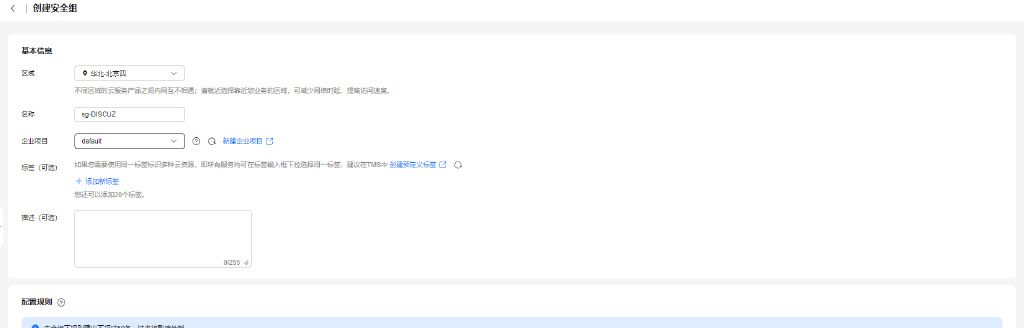

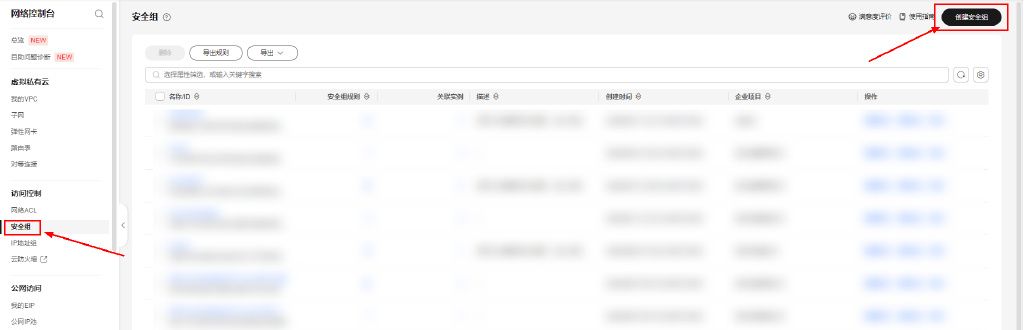

点击“网络控制台”左侧菜单栏的“安全组”，点击右上角“创建安全组”来创建安全组并添加规则。

参考以下配置完成安全组的创建。

配置项	规格
区域	华北-北京四
名称	sg-DISCUZ(可自定义)
企业项目	default(可选择自己的其他项目,无则不填写)

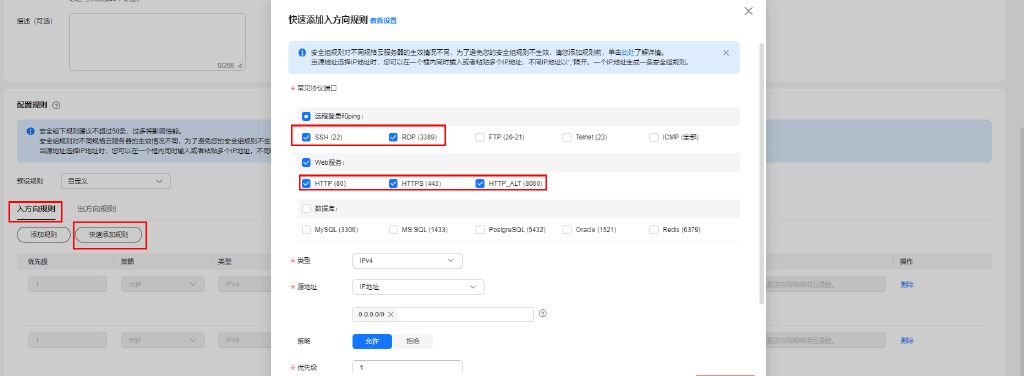

入方向规则	22，3389，80，443，8080，8888

2.5 购买ECS云主机

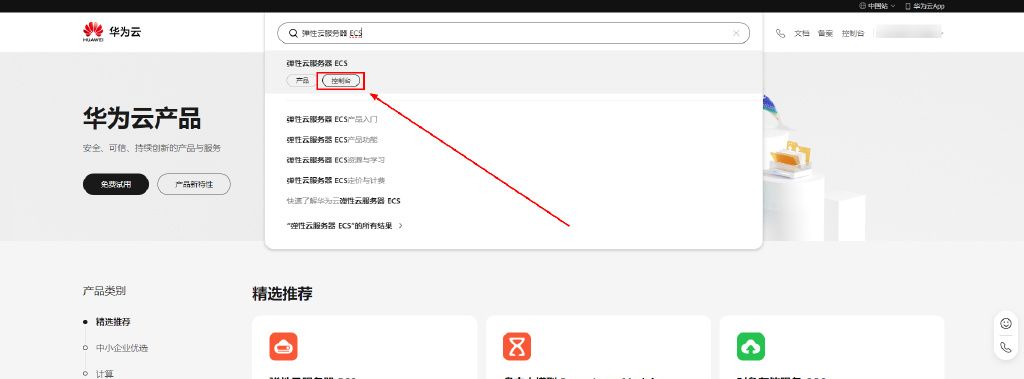

浏览器切换到华为云主页，在搜索框中输入“弹性云服务器 ECS”点击“控制台”进入弹性云服务页面。

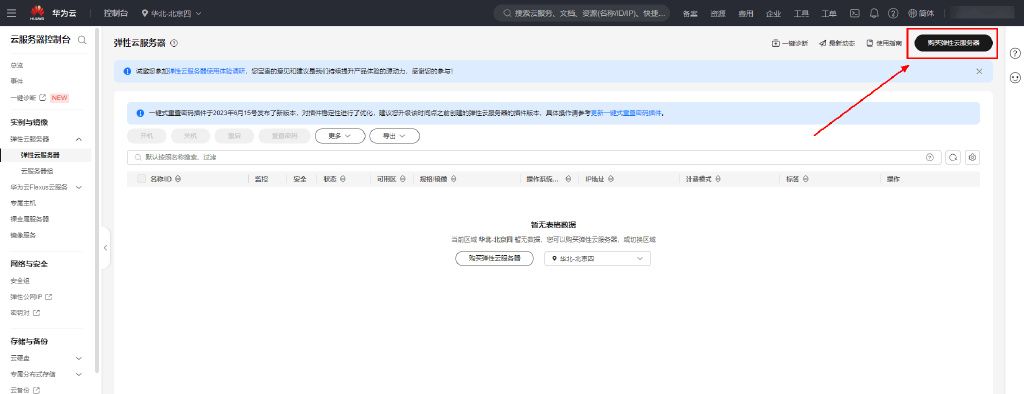

点击右上角的“购买弹性云服务器”。

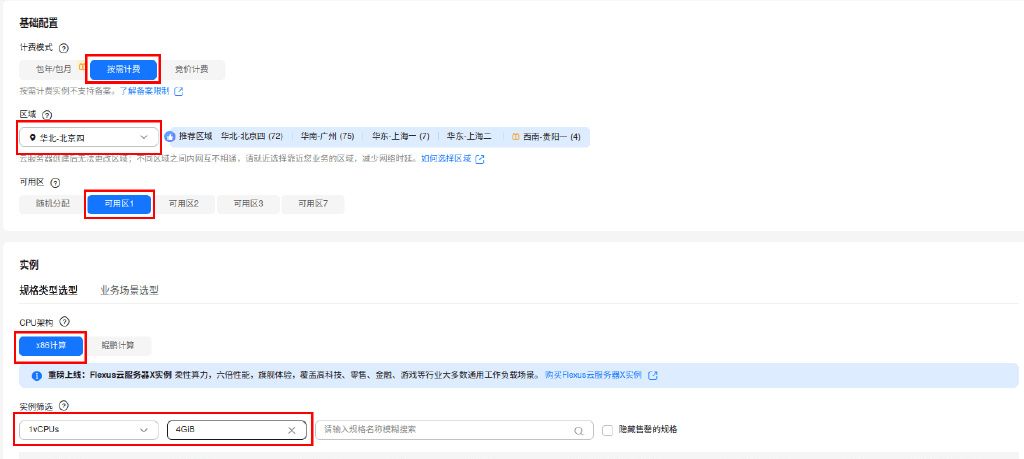

参考下列配置进行弹性云服务器ecs-DISCUZ01的购买。

配置项	规格
计费模式	按需计费
区域	华北-北京四
可用区	可用区1
CPU架构	X86计算
实例规格	1vCPUs 4GiB（或者其他类似或以上规格）

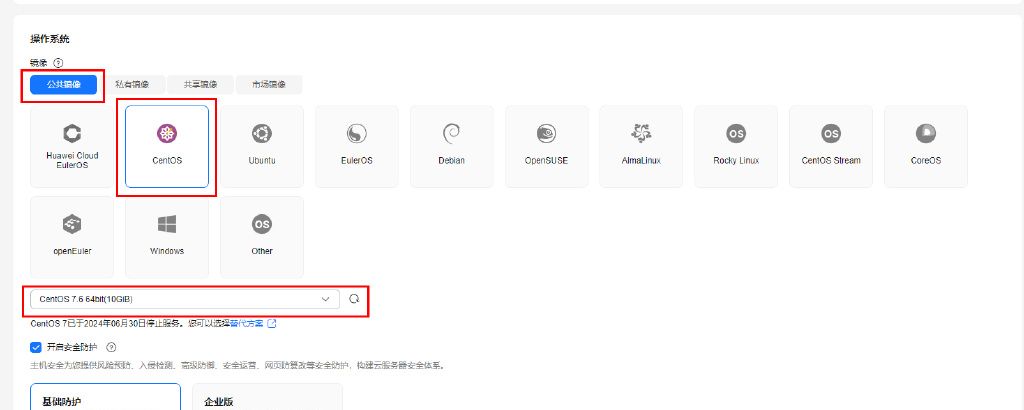

镜像	公共镜像-CentOS-centOS7.6（本案例是基于Centos系统实现的，如因Centos下线停止更新导致对后续案例环境有要求的用户可以参考Centos停止维护解决方案 解决。

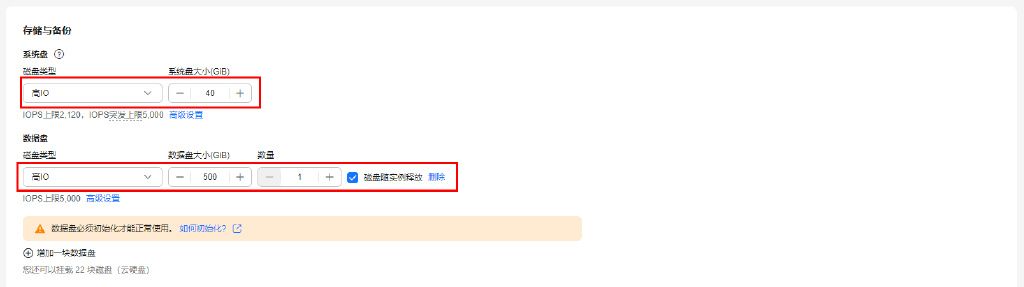

存储与备份	系统盘：高IO-40GiB 数据盘：新增-高IO-500GiB-数量1-磁盘随实例释放

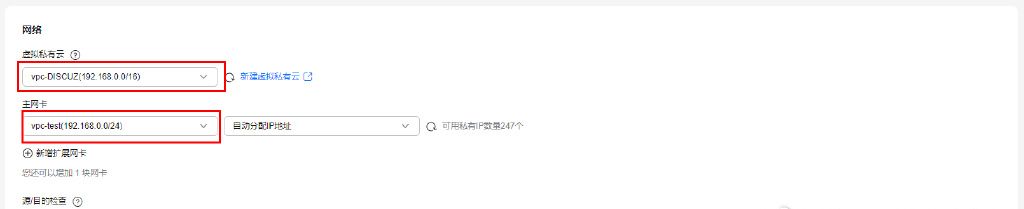

虚拟私有云	vpc-DISCUZ
主网卡	vpc-test

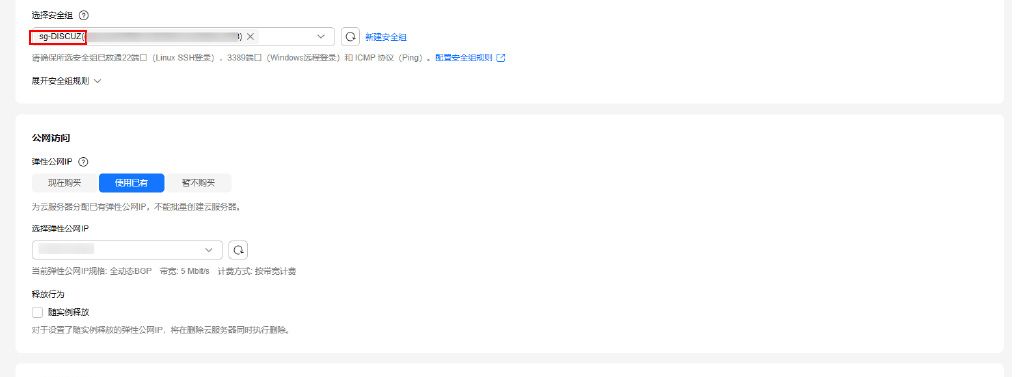

安全组	sg-DISCUZ
弹性公网IP	使用已有
云服务器名称	ecs-DISCUZ01(可自定义)
登录凭证	密码
密码	自定义
企业项目	default(可选择自己的其他项目,无则不填写)

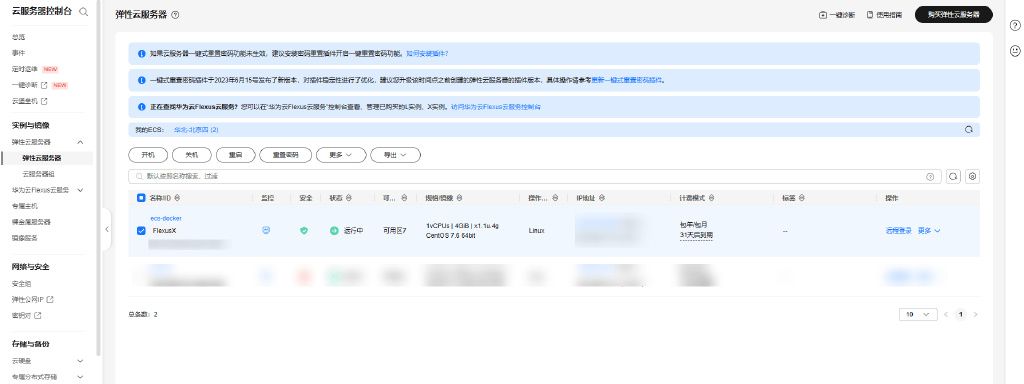

购买成功后，返回ECS主机列表即可查看到购买成功的ECS资源了。

2.6 登录ECS云主机初始化项目数据库

选中我们的ECS云主机，点击后面的“远程登录”。

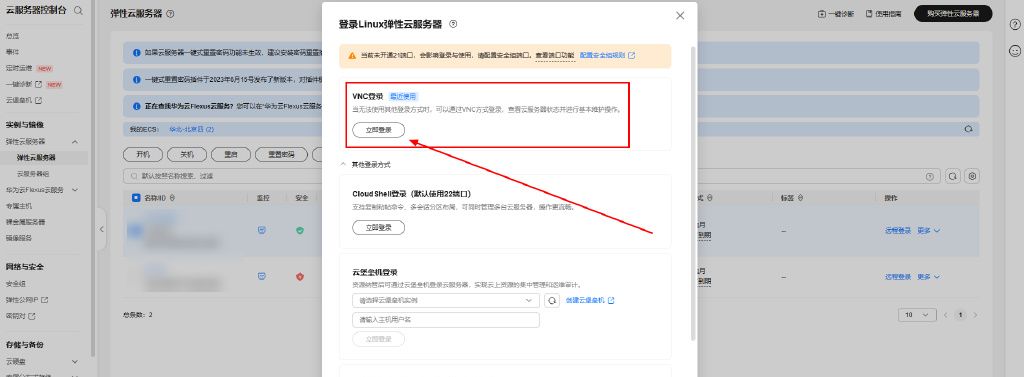

选择“VNC登录”。

登录用户输入：root，然后输入我们的ECS云主机root账号的密码，回车。

登录云主机后，在控制台输入以下命令：

复制

yum install -y git

回车安装git工具，然后输入：

复制

cd /opt

回车，然后输入：

复制

git clone https://gitcode.com/guogaoju/E-Commerce-Java.git

回车，进行数据库初始化脚本下载。

然后在控制台输入以下命令进行mysql数据库的安装：

复制

wget -i -c http://dev.mysql.com/get/mysql57-community-release-el7-10.noarch.rpm
yum -y install mysql57-community-release-el7-10.noarch.rpm
yum -y install mysql-community-server --nogpgcheck
systemctl start mysqld
systemctl enable mysqld

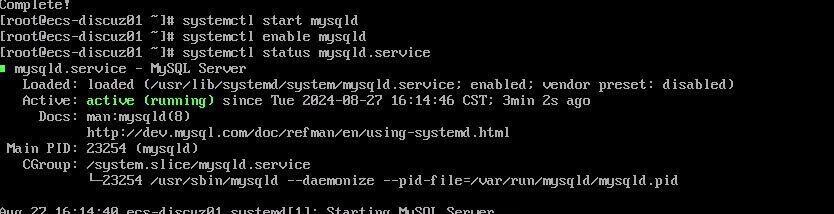

查看MySQL运行状态。

复制

systemctl status mysqld.service

执行以下命令，获取安装MySQL时自动设置的root用户密码，记录好，后面使用。

复制

grep 'temporary password' /var/log/mysqld.log

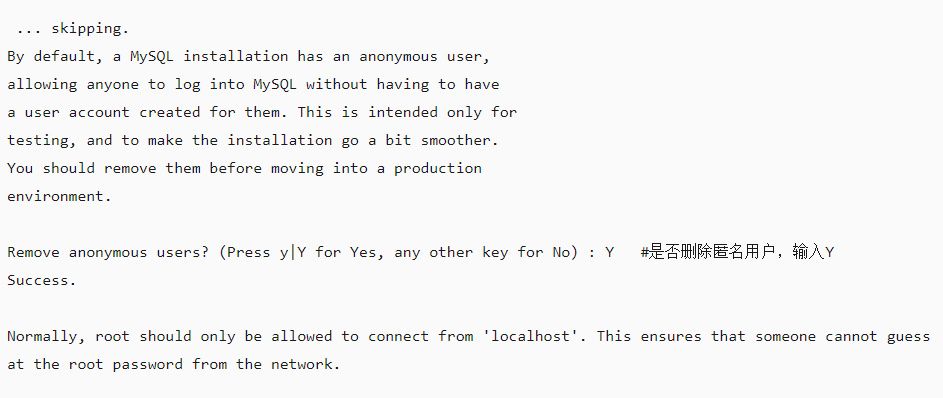

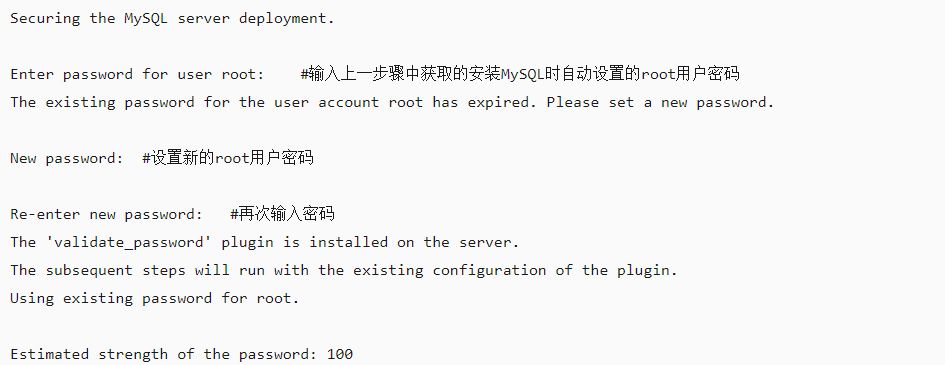

执行以下命令，并按照下图回显提示信息进行操作，加固MySQL。

复制

mysql_secure_installation

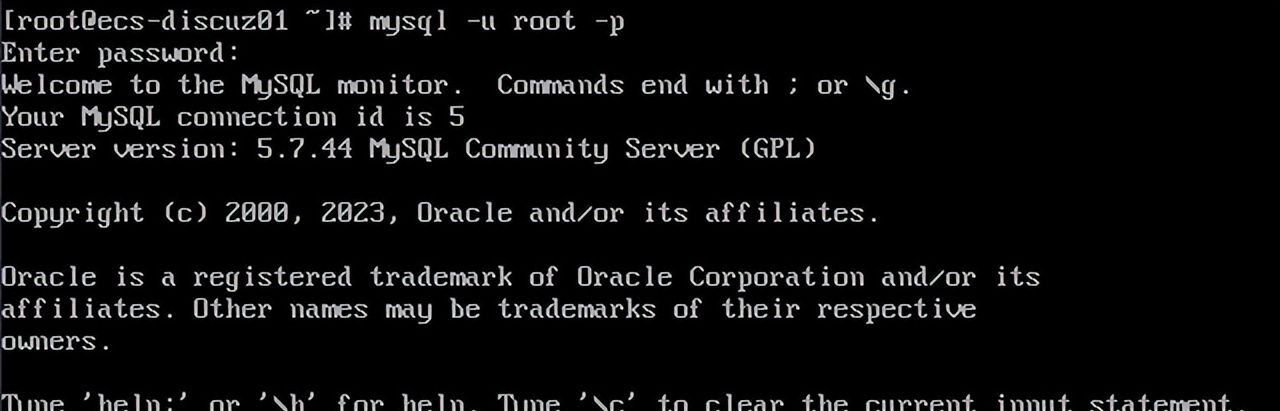

执行以下命令，再根据提示输入数据库管理员root账号的密码进入数据库。

复制

mysql -u root -p

执行以下命令，创建数据库：

复制

create database `e-commerce`;

切换到e-commerce库：

复制

use `e-commerce`;

执行以下初始化脚本：

复制

source /opt/E-Commerce-Java/db_init_test.sql

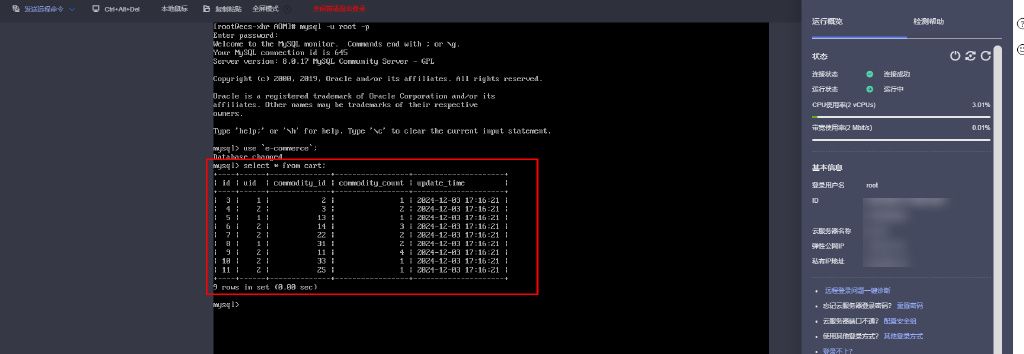

执行成功后，执行以下查询命令查询数据显示如下即表明数据库初始化完成，输入quit退出。

复制

select * from cart;

3 CodeArts Deploy部署任务配置

3.1 部署环境配置

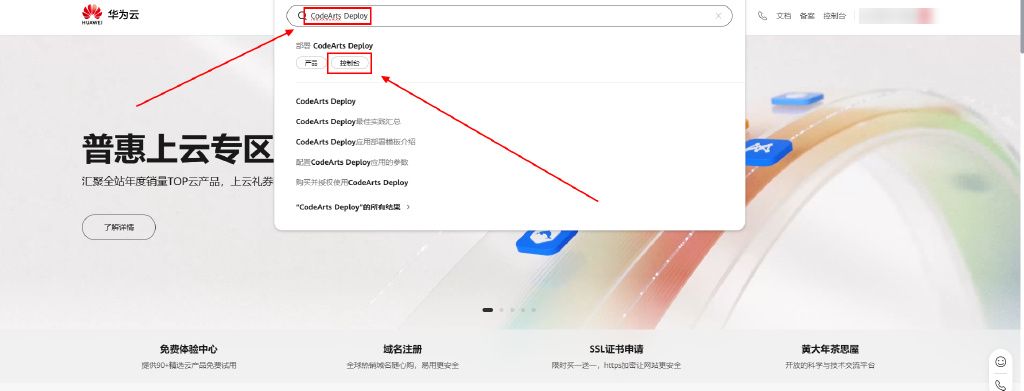

登录华为云首页，在搜索框中搜索“CodeArts Deploy”，点击“控制台”。

跳转到CodeArts Deploy服务控制台，点击右上角的“立即使用”。

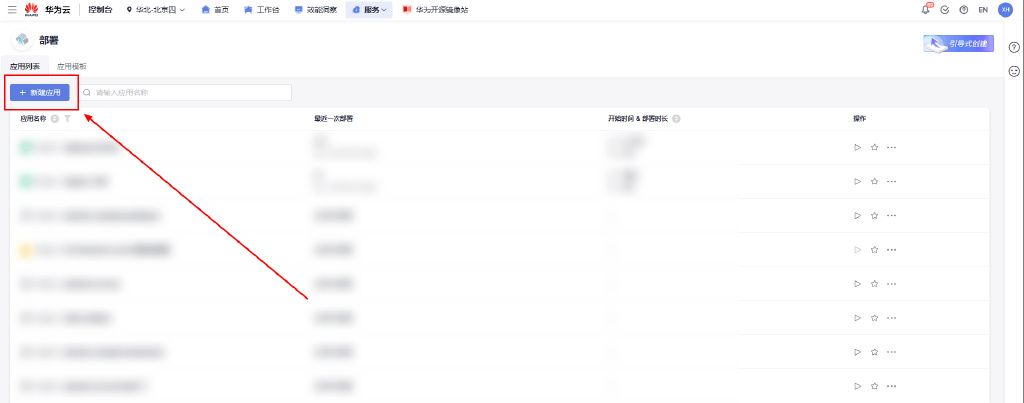

跳转到CodeArts Deploy服务页面，点击“新建应用”按钮。

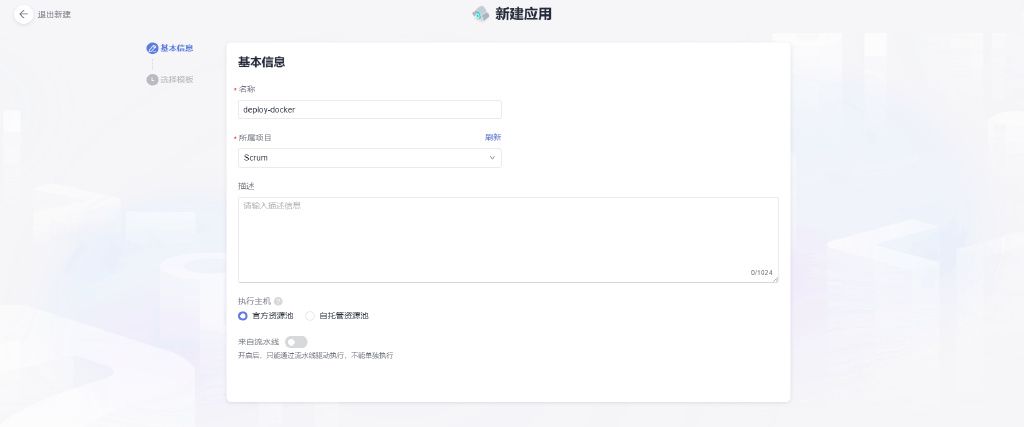

自定义填写基本信息，点击“下一步”。

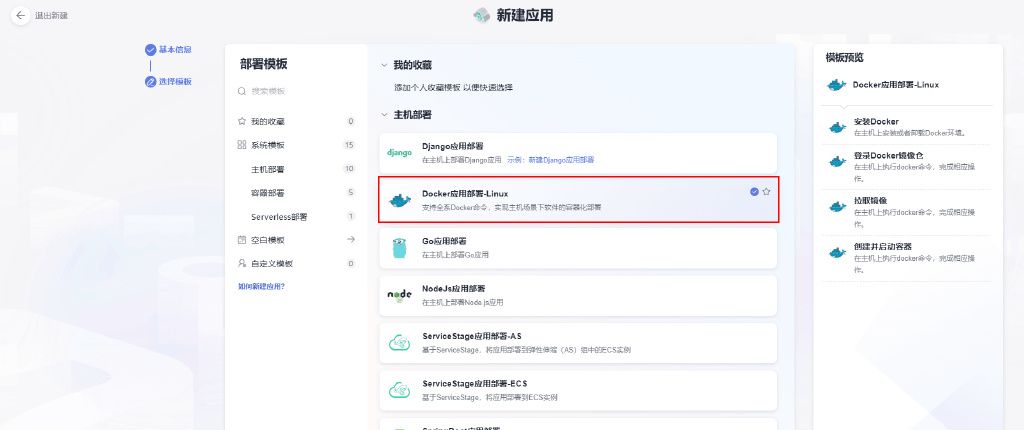

选择“Docker应用部署-Linux”部署模板，点击“确定”。

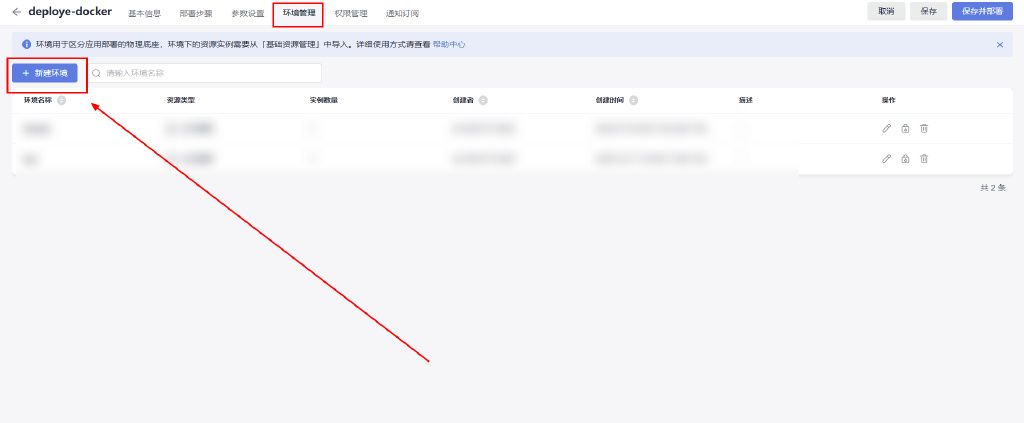

点击“环境管理”标签，然后点击“新建环境”。

输入环境名称，点击“保存”。

然后点击左侧资源列表，点击“导入主机”按钮。

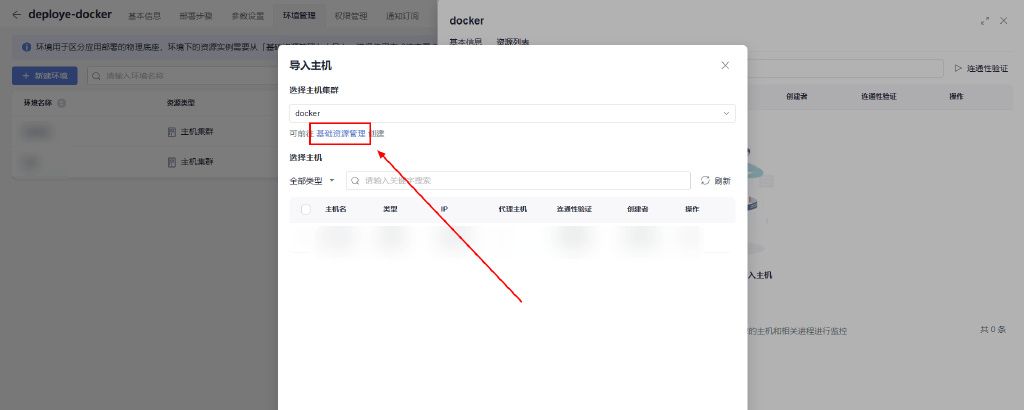

点击“基础资源管理”。

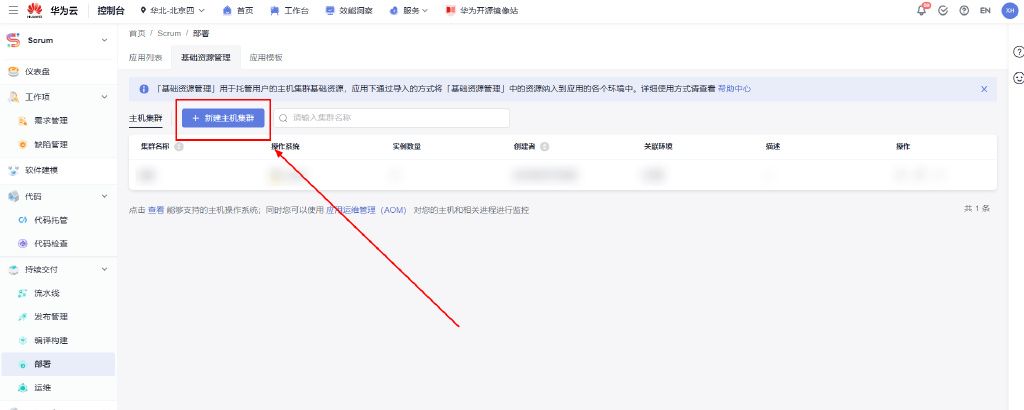

点击“新建主机集群”按钮。

输入集群名称，其他默认，点击“保存”。

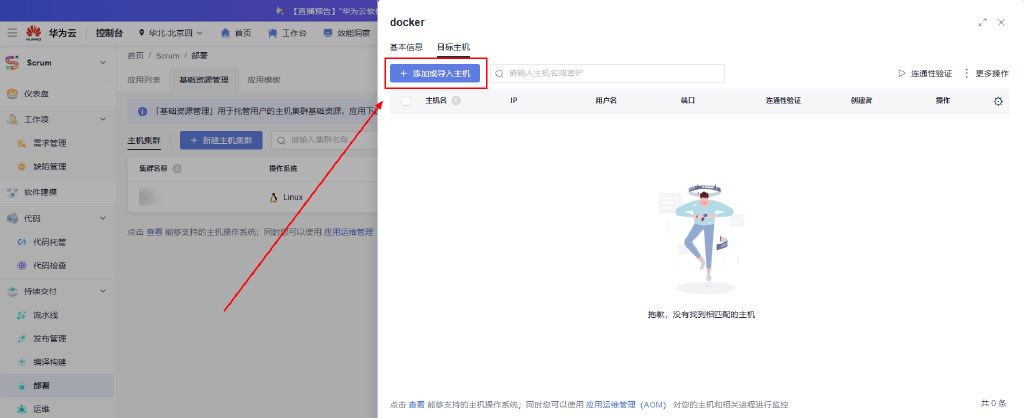

点击“添加或导入主机”按钮。

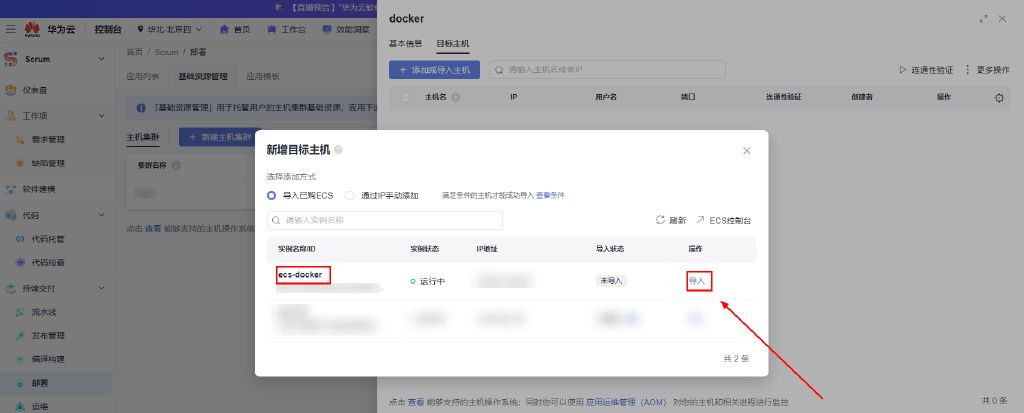

选择我们2.5申请的ECS云主机，点击“导入”。

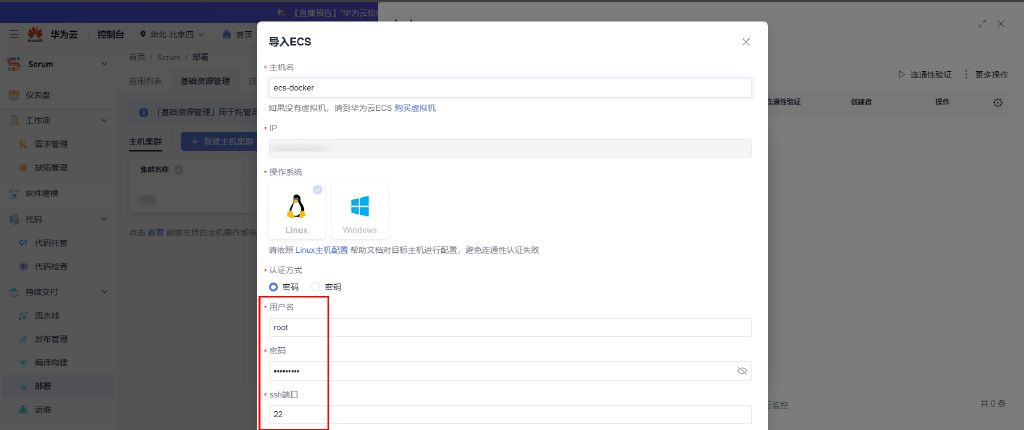

填写ECS云主机的账号密码，端口填写22，点击“确定”。

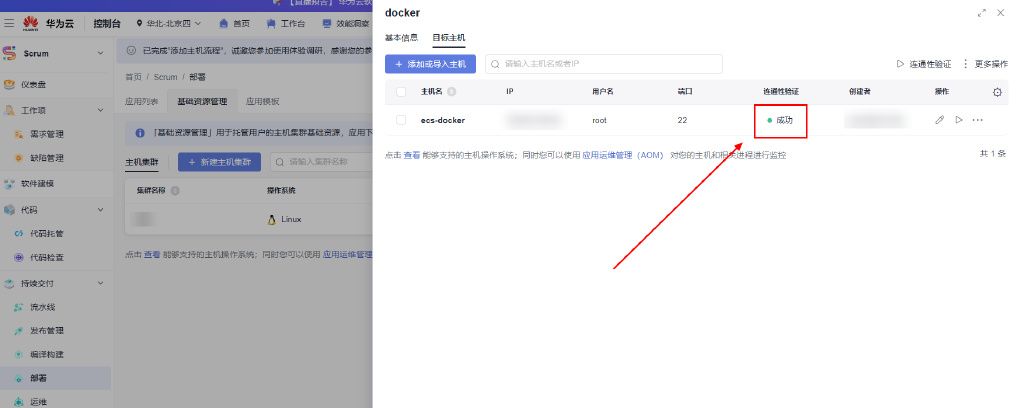

显示连通性验证成功，即表明云主机已纳管到CodeArts上了。

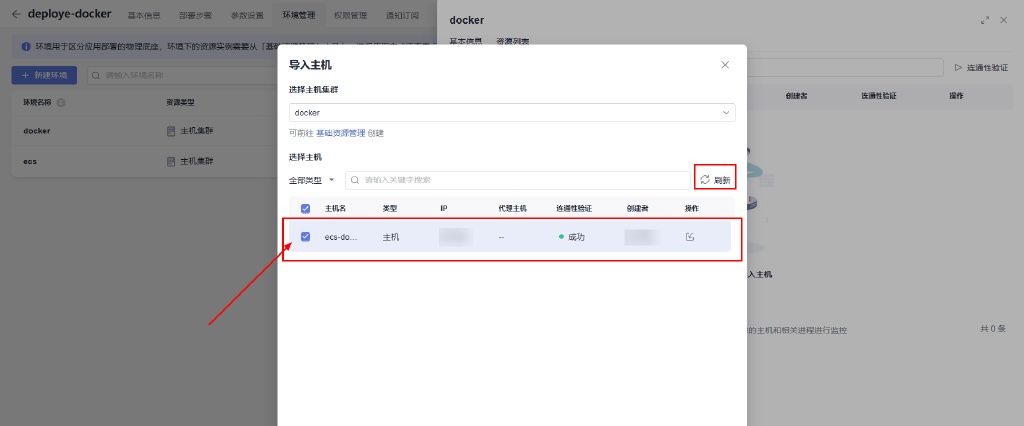

返回环境管理页面，点击“刷新”图标，即可看到已纳管的云主机，选中云主机，点击“导入”按钮。

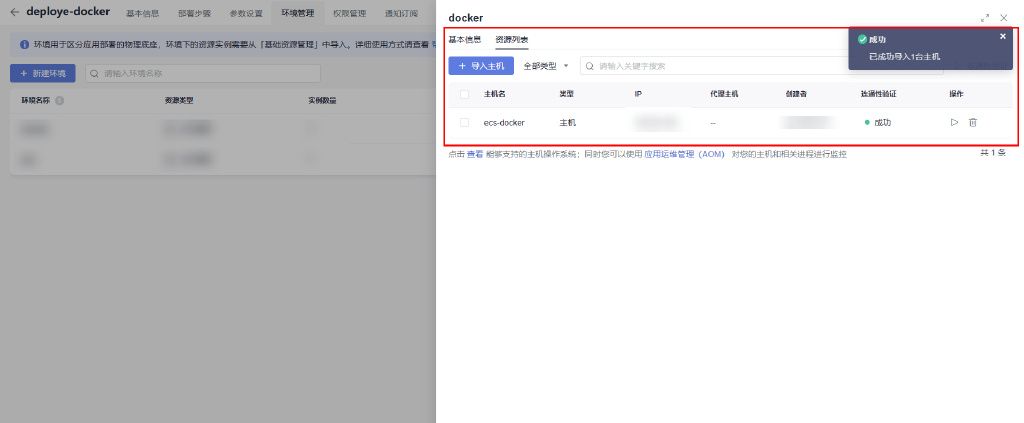

即可查看到云主机已纳入了部署环境中。

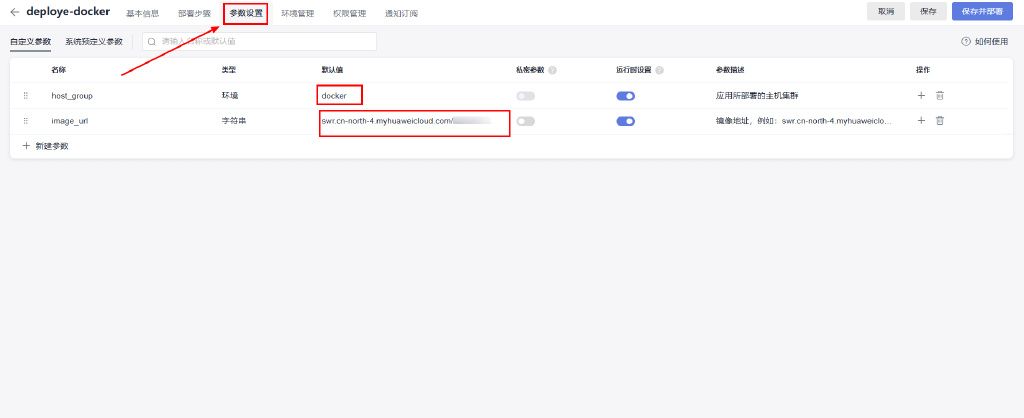

返回部署任务中，点击“参数设置”页签，host_group参数是应用所部署的主机集群，即选择我们刚刚创建的部署环境docker，image_url是镜像地址，获取请参考 4 附录：4.1 获取SWR容器镜像地址。

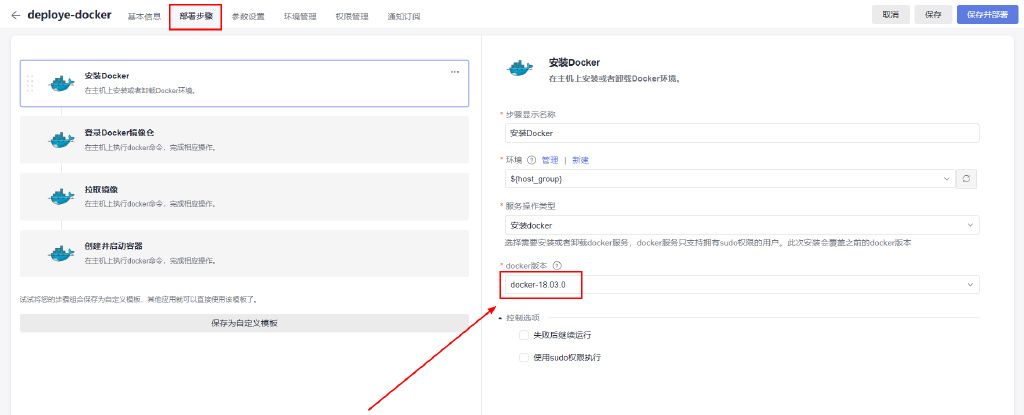

点击“部署步骤”页签，安装Docker任务根据下图进行配置。注意：docker版本选择docker-18.03.0。

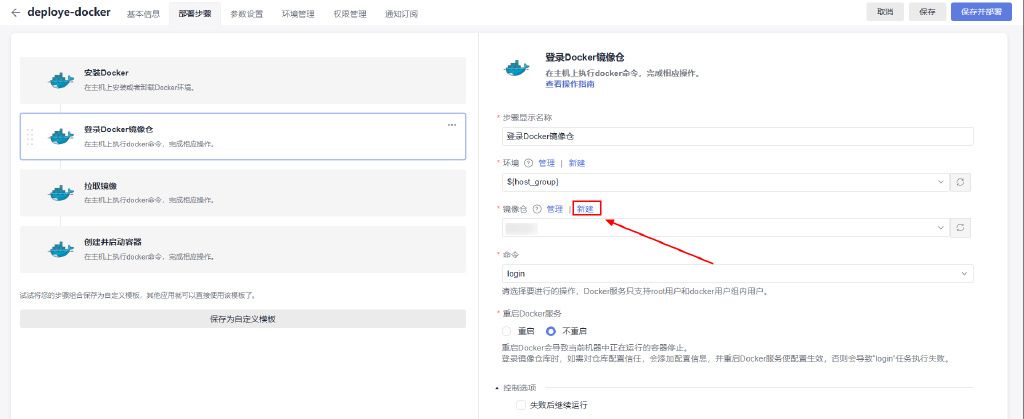

登录Docker镜像仓，其他参数默认，镜像仓点击“新建”。

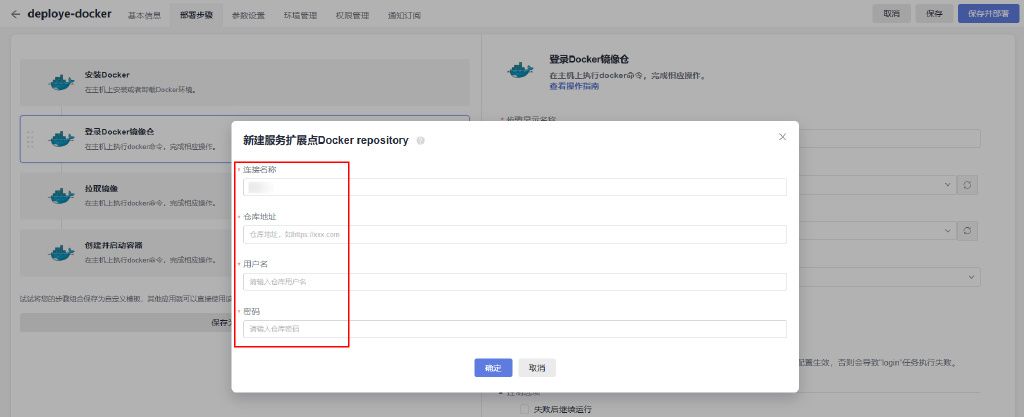

连接名称自定义，仓库参数，请参考 4 附录：4.2 获取SWR仓库参数。

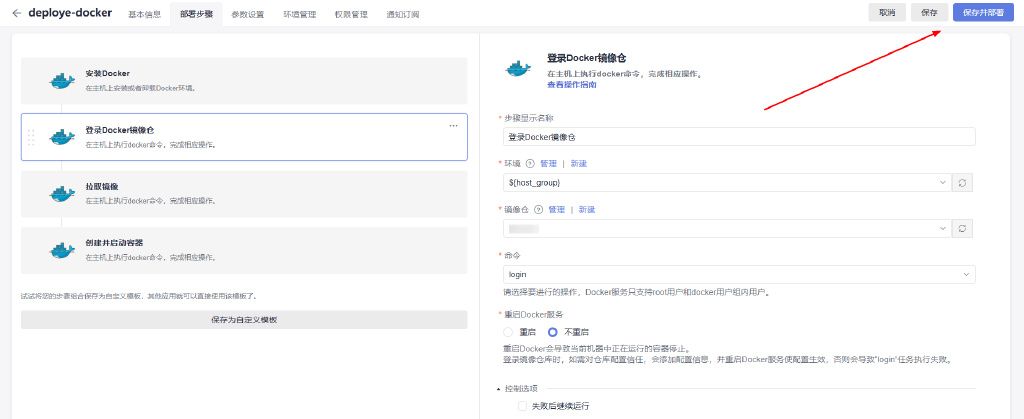

镜像仓配置完之后，剩下的任务默认无需修改，直接点击右上角的“保存并部署”。

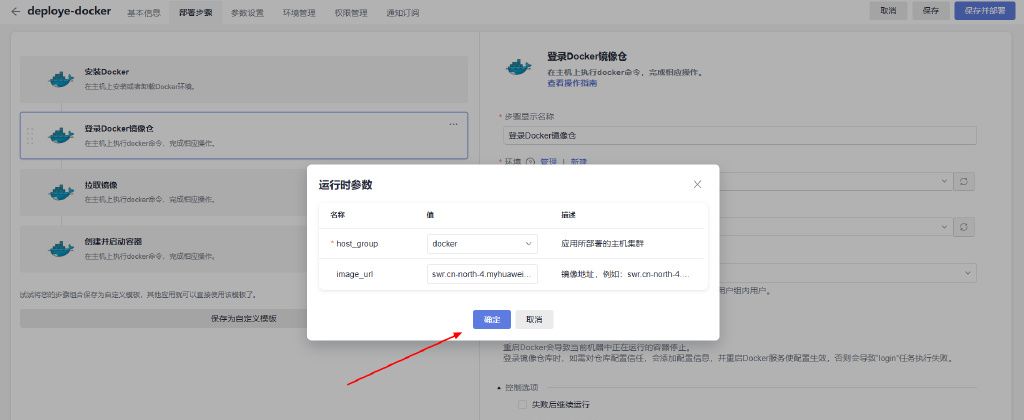

点击“确定”按钮，即可开始镜像任务的部署。

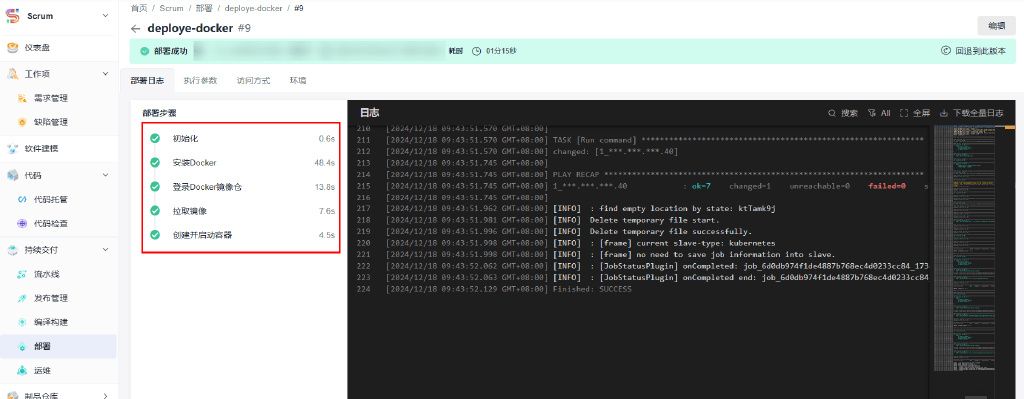

查看任务部署成功，即表明镜像已成功部署到ECS云主机上了。

3.2 登录ECS云主机查看电商项目后端是否成功启动

登录华为云首页，在搜索框中输入“弹性云服务器 ECS”，点击“控制台”进入弹性云服务页面。

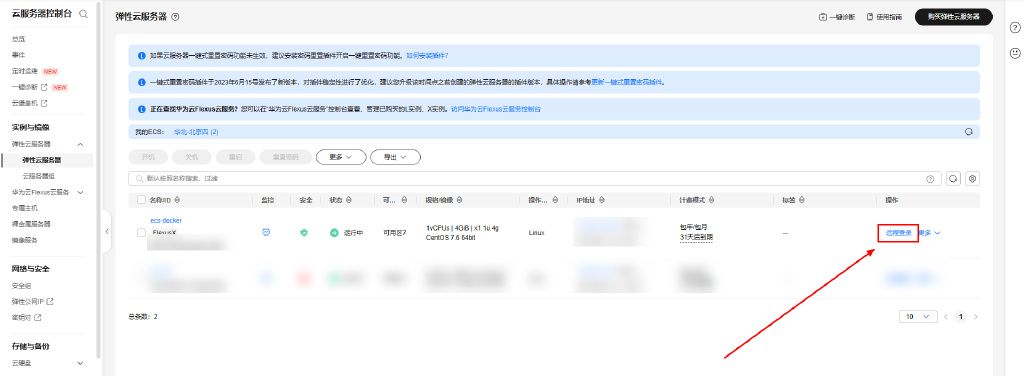

选中我们的ECS云主机，点击后面的“远程登录”。

选择“VNC登录”。

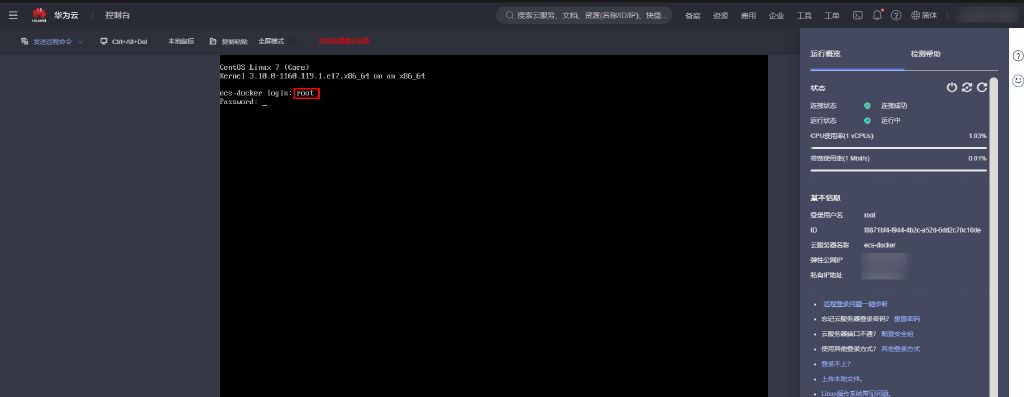

登录用户输入：root，然后输入我们的ECS云主机root账号的密码，回车。

登录云主机后，在控制台输入以下命令查看启动的docker镜像信息：

复制

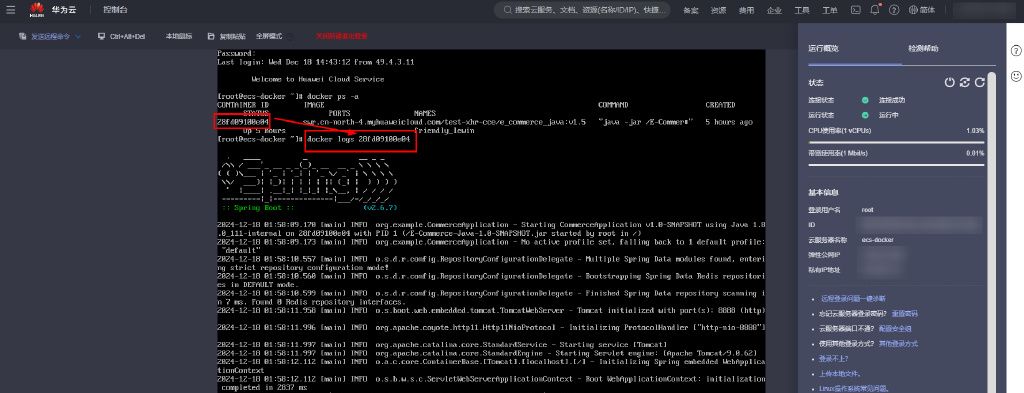

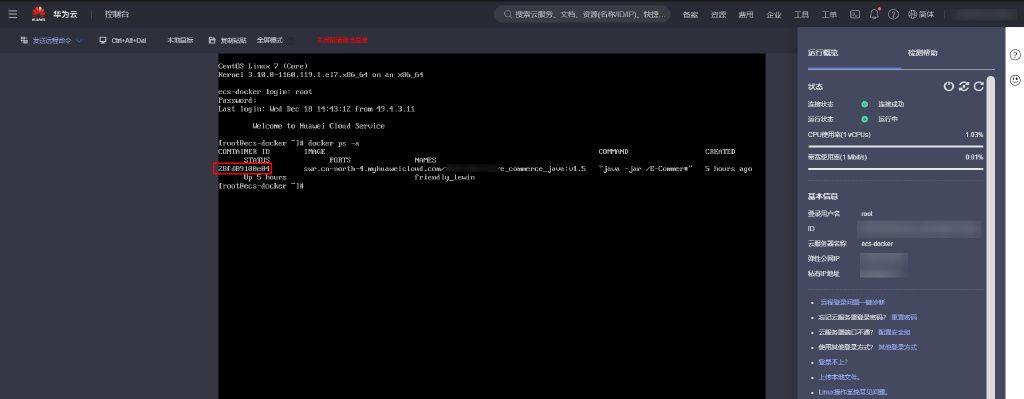

docker ps -a

回车，即可查看到启动的docker信息。

然后输入以下命令查看docker启动日志：

复制

docker logs 容器ID

将容器ID替换，然后输入命令，回车，即可看到服务已正常启动了。

至此，基于CodeArts Deploy的容器化部署最佳实践全部结束。

4 附录

4.1 获取SWR容器镜像地址

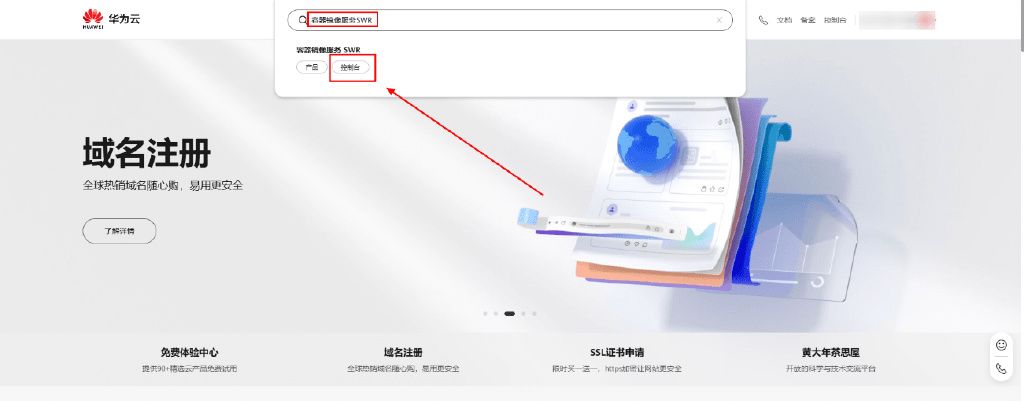

登录华为云首页，在控制台输入“容器镜像服务SWR”点击控制台登录容器镜像服务SWR控制台。

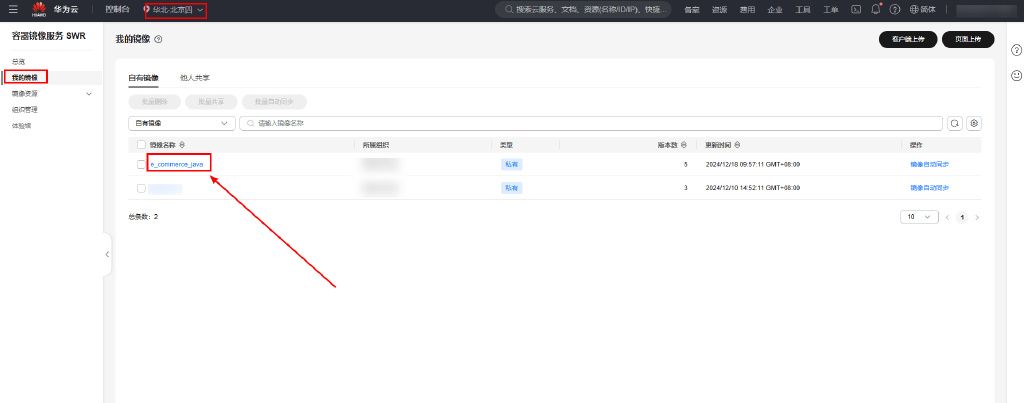

选择“北京四”，然后点击左侧的“我的镜像”，点击我们的电商项目镜像。

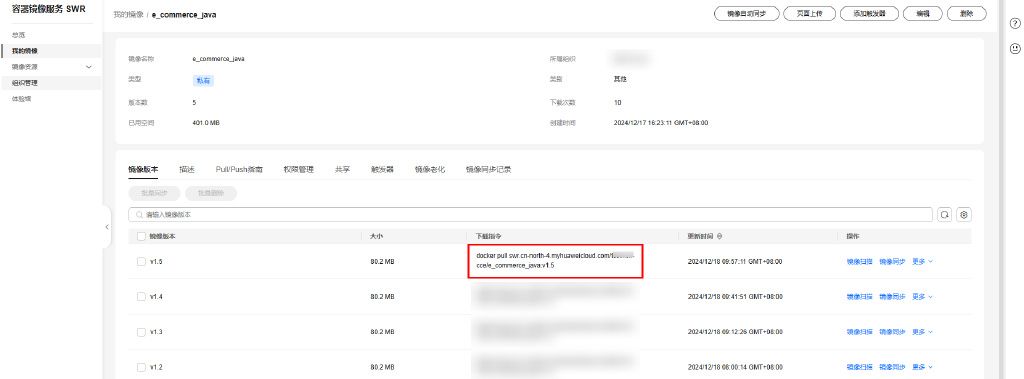

复制我们某一版本的下载指令。

复制

docker pull swr.cn-north-4.myhuaweicloud.com/xxx/e_commerce_java:v1.5

其中docker pull后面的即为SWR的容器镜像地址。

4.2 获取SWR仓库参数

登录华为云首页，在控制台输入“容器镜像服务SWR”点击控制台登录容器镜像服务SWR控制台。

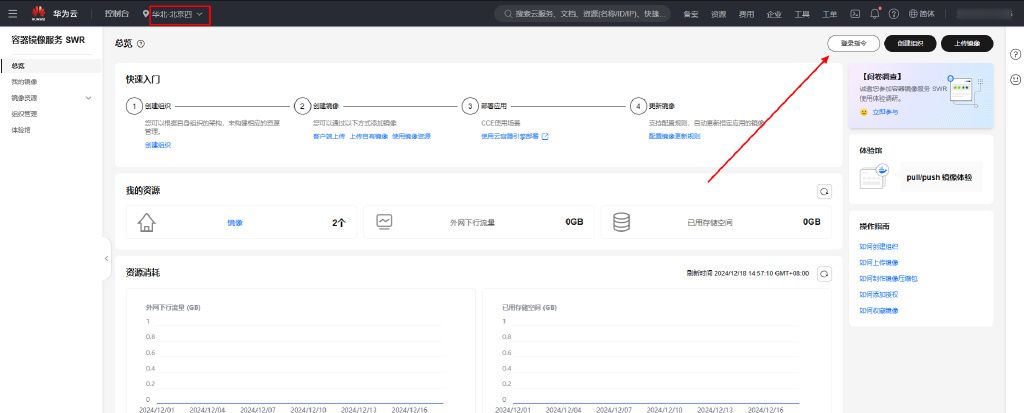

选择“北京四”，然后点击右上角的“登录命令”按钮。

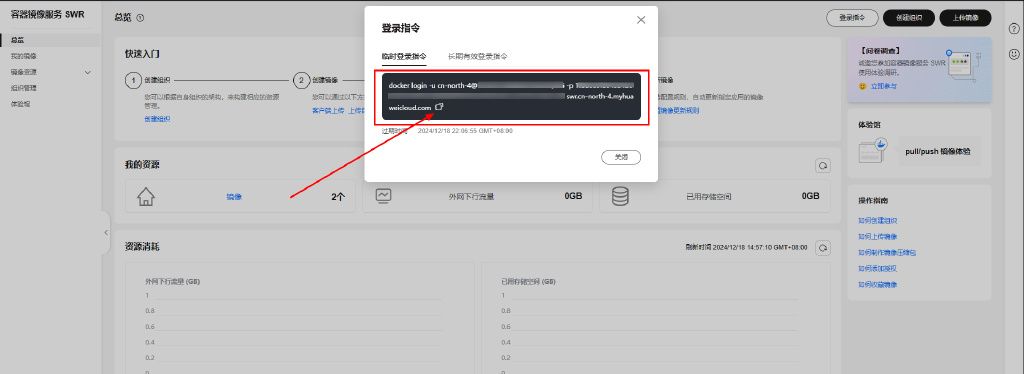

点击“复制”图标复制命令。

其中，-u后面是“用户名”，-p后面是“密码”，
swr.cn-north-4.myhuaweicloud.com是仓库地址，注意地址前面需要加上“https://”前缀。

复制

docker login
-u cn-north-4@XXX
-p XXX
swr.cn-north-4.myhuaweicloud.com
