RK3288开发板资料 源码 参考原理图 瑞星微安卓平台 无实物

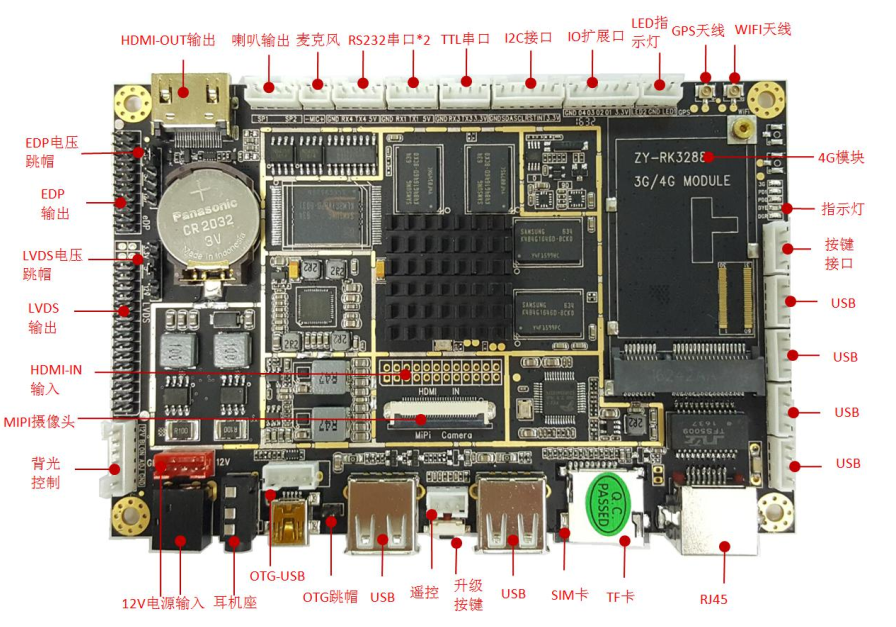

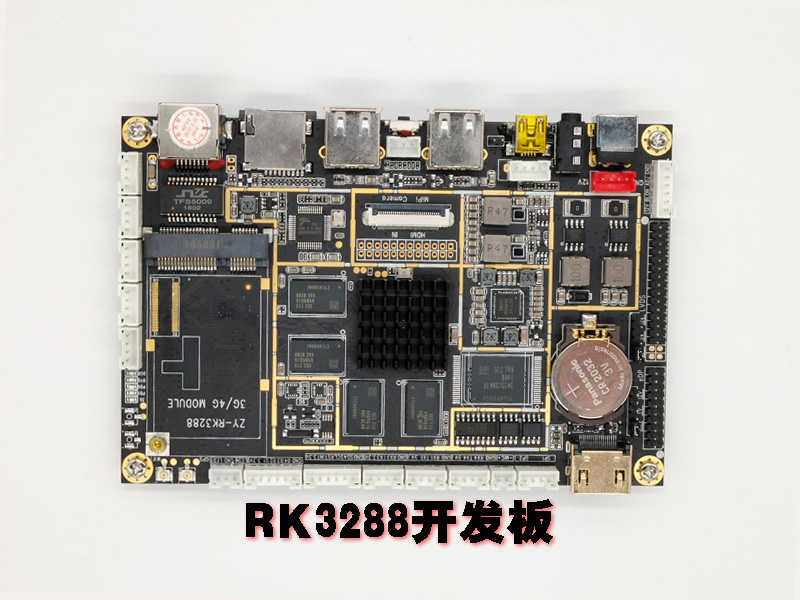

RK3288开发板

测试主要控制PIN

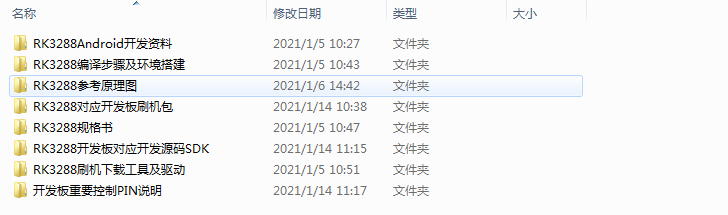

命名 修改日期 类型 大小

RK3288Android开发资料 2021/1/5 10:27 文件夹

RK3288编译步骤及环境搭建 2021/1/5 10:43 文件夹

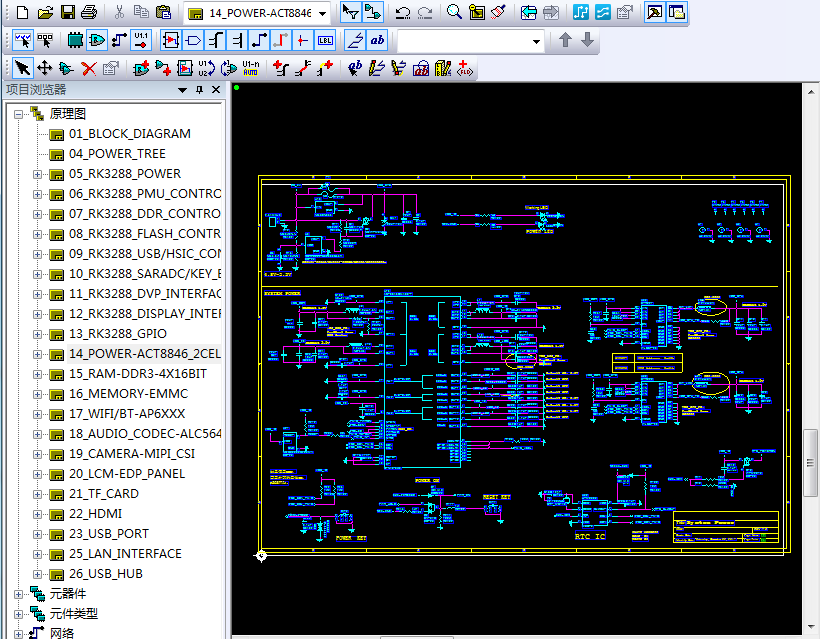

RK3288参考原理图 2021/1/6 14:42 文件夹

RK3288对应开发板硬件包 2021/1/14 10:38 文件夹

RK3288规格书 2021/1/5 10:47 文件夹

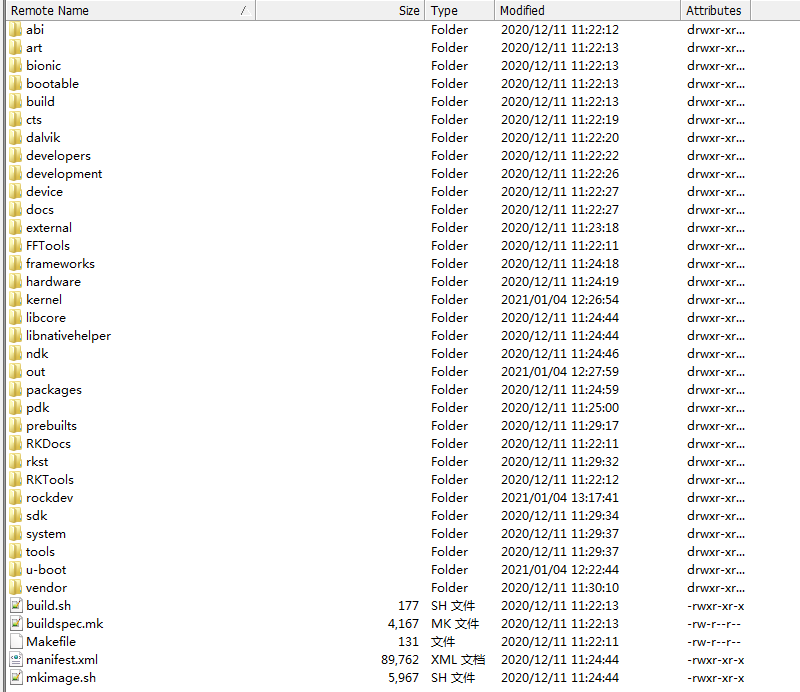

RK3288开发板对应开发码SDK 2021/1/14 11:15 文件夹

RK3288刷机工具及驱动 2021/1/5 10:51 文件夹

开发板重要控制PIN说明 2021/1/14 11:17 文件夹

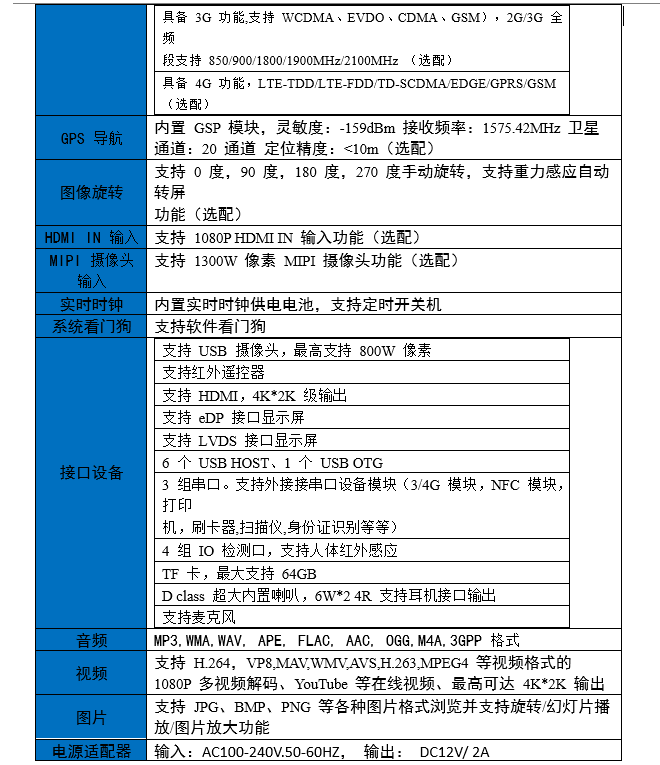

具备 3G 功能支持 WCDMA 、 EVDO 、 CDMA 、 GSM) , 2G/3G 全频

支持 850/900/1800/1900MHz/2100MHz (选购)

具备 4G 功能, LTE-TDD/LTE-FDD/TD-SCDMA/EDGE/GPRS/GSM (备用)

内置 GPS 模块, 灵敏度: -159dBm 接收频率: 1575.42MHz 卫星

通道: 20 通道 定位精度: <10m (选购)

支持 0 度, 90 度, 180 度, 270 度手动旋转, 支持重力感应自动

转屏

支持 1080P HDMI IN 输入功能 (选购)

支持 1300W 像素 MIPI 摄像头功能 (选购)

支持 USB 摄像头, 最高支持 800W 像素

支持红外遥控器

支持 HDMI, 4K*2K 级输出

支持 eDP 接口显示

支持 LVDS 接口显示屏

6 个 USB HOST, 1 个 USB OTG

3 组单线。支持外接单线设备 (3/4G 模块, NFC 模块,

机, 刷卡器扫描仪, 身份证识别等等)

4 组 IO 检测口, 支持人体红外感应

TF 卡, 最大支持 64GB

D class 超大内置喇叭, 6W*2 4R 支持耳机接口输出

支持麦克风

MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A, 3GPP 格式

支持 H.264, VP8,MAV,WMV,AVS,H.263,MPEG4 等视频格式的

1080P 多视频解码, YouTube 等在线视频, 最高可达 4K*2K 输出

支持 JPG, BMP, PNG 等图片格式浏览并支持旋转/幻灯片播

放/图片放大功能

输入: AC100-240V.50-60HZ, 输出: DC12V/ 2A

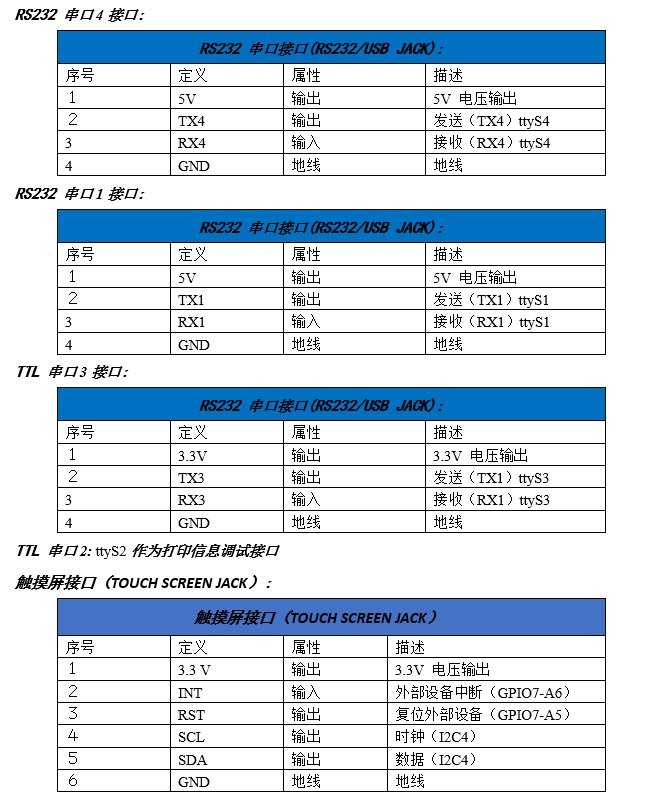

序号 定义 属性 描述

1 5V 输出 5V 电压输出

2 TX4 输出 发送 (TX4) ttyS4

3 RX4 输入 接收 (RX4) ttyS4

4 GND 地线 地线

序号 定义 属性 描述

1 5V 输出 5V 电压输出

2 TX1 输出 发送 (TX1) ttyS1

3 RX1 输入 接收 (RX1) ttyS1

4 GND 地线 地线

序号 定义 属性 描述

1 3.3V 输出 3.3V 电压输出

2 TX3 输出 发送 (TX3) ttyS3

3 RX3 输入 接收 (RX1) ttyS3

4 GND 地线 地线

序号 定义 属性 描述

1 3.3V 输出 3.3V 电压输出

2 INT 输入 外部设备中断 (GPIO7-A6)

3 RST 输出 复位外部设备 (GPIO7-A5)

4 SCL 输出 时钟 (I2C4)

5 SDA 输出 数据 (I2C4)

6 GND 地线 地线

RK3288开发板资料，内容下图有描述，属于自己移植配套其它公司开发板的，没有实物，需要实物的亲们可以咸鱼搜索购买！还是比较实惠的！

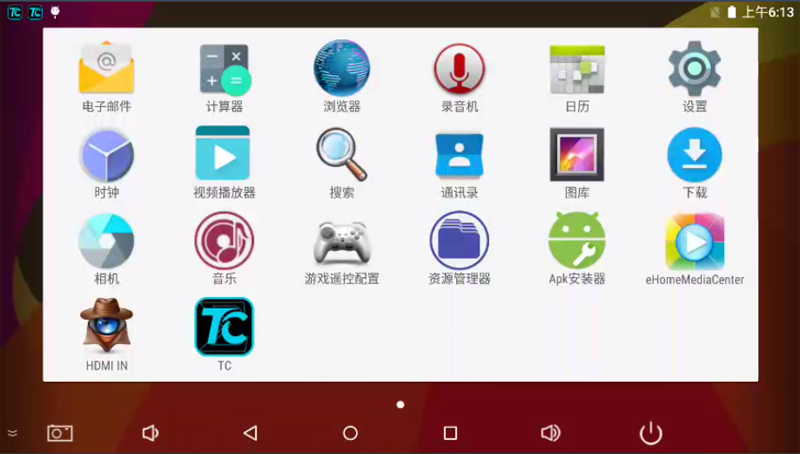

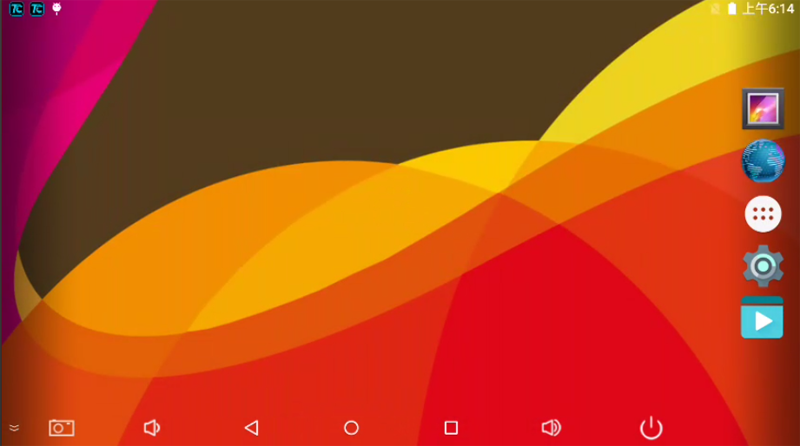

成功移植，显示屏HDMI直接点亮！原理图仅供参考学习！有些重要管脚是自己测量出来的，规格书等等都是自己做出来的！有需要学习参考的可以看看！
