3套单片机STM32数字示波器资料源码仿真PCB电路图STM32设计全

购买说明

发货方式：发送百度网盘链接至淘宝聊天窗口

发货时间：全天24小时自动发货

虚拟商品，非实物不邮寄

免责声明

1.本店所售所有资源来源于网络，版权归原创者所有，本店不对所涉及的版权问题负法律责任。

2.本店提供的资源仅供个人学习和交流研究使用，请勿用于商业用途，由此引起的一切后果与本店无关。

3.本店收费为信息整理费，如您认为本店侵犯您的权益，请来信息告知，我们第一时间下架，但不赔。

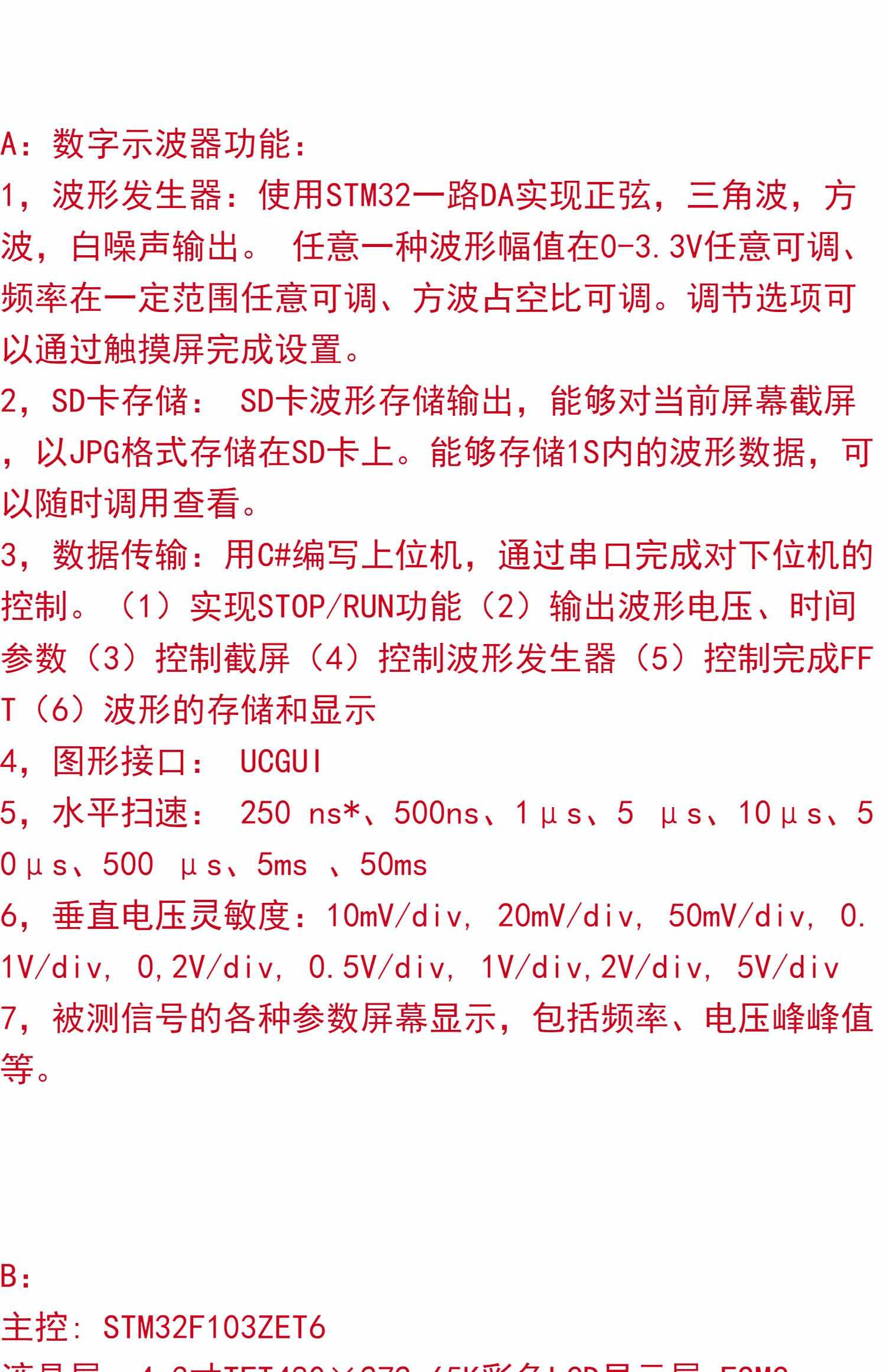

A: 数字示波器功能:

1, 波形发生器: 使用STM32一路DA实现正弦，三角波，方波，白噪声输出。任意一种波形幅值在0-3. 3V任意可调、频率在一定范围任意可调、方波占空比可调。调节选项可以通过触摸屏完成设置。

2, SD卡存储: SD卡波形存储输出，能够对当前屏幕截图，以JPG格式存储在SD卡上。能够存储1S内的波形数据，可以随时调用查看。

3, 数据传输: 用C#编写上位机，通过串口完成对下位机的控制。(1) 实现STOP/RUN功能 (2) 输出波形电压、时间参数 (3) 控制截屏 (4) 控制波形发生器 (5) 控制完成FFT (6) 波形的存储和显示

4, 图形接口: UCGUI

5, 水平扫速：250 ns*、500ns、1μs、5μs、10μs、50μs、500μs、5ms、50ms

6, 垂直电压灵敏度: 10mV/div、20mV/div、50mV/div、0.1V/div、0.2V/div、0.5V/div、1V/div、2V/div、5V/div

7, 被测信号的各种参数屏幕显示，包括频率、电压峰峰值等。

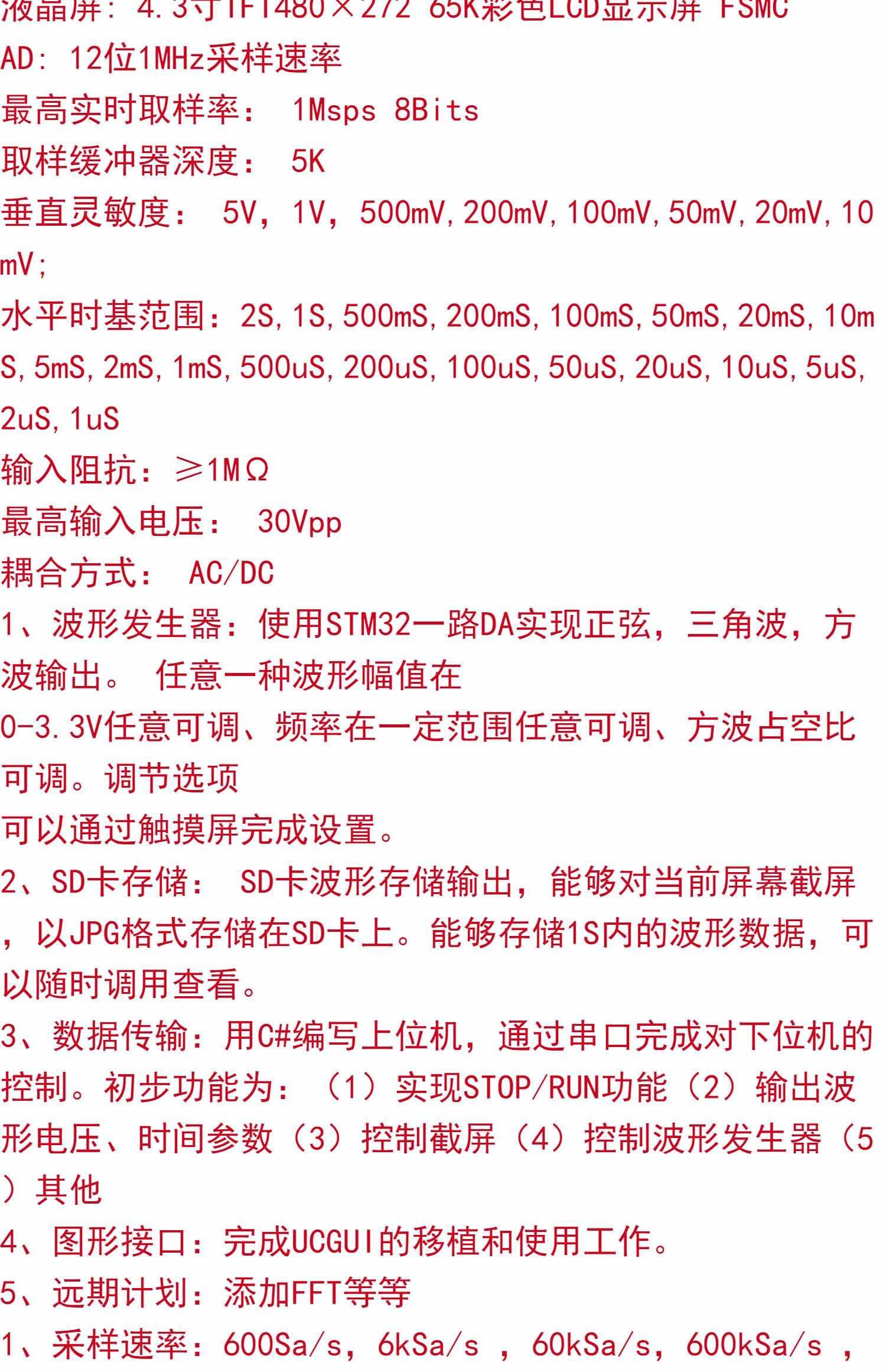

液晶屏: 4.3寸TFT1480×272 65K彩色LCD显示屏 FSMC

AD: 12位1MHz采样速率

最高实时取样率: 1Msps 8Bits

取样缓冲器深度: 5K

垂直灵敏度: 5V、1V、500mV、200mV、100mV、50mV、20mV、10mV;

水平时基范围: 2S、1S、500mS、200mS、100mS、50mS、20mS、10mS、5mS、2mS、1mS、500uS、200uS、100uS、50uS、20uS、10uS、5uS、2uS、1uS

输入阻抗: ≥1MΩ

最高输入电压: 30Vpp

耦合方式: AC/DC

1、波形发生器: 使用STM32一路DA实现正弦，三角波，方波输出。任意一种波形幅值在0-3. 3V任意可调、频率在一定范围任意可调、方波占空比可调。调节选项可以通过触摸屏完成设置。

2、SD卡存储: SD卡波形存储输出，能够对当前屏幕截图，以JPG格式存储在SD卡上。能够存储1S内的波形数据，可以随时调用查看。

3、数据传输: 用C#编写上位机，通过串口完成对下位机的控制。初步功能为: (1) 实现STOP/RUN功能 (2) 输出波形电压、时间参数 (3) 控制截屏 (4) 控制波形发生器 (5) 其他

4、图形接口: 完成UCGUI的移植和使用工作。

5、后期计划: 添加FFT等等

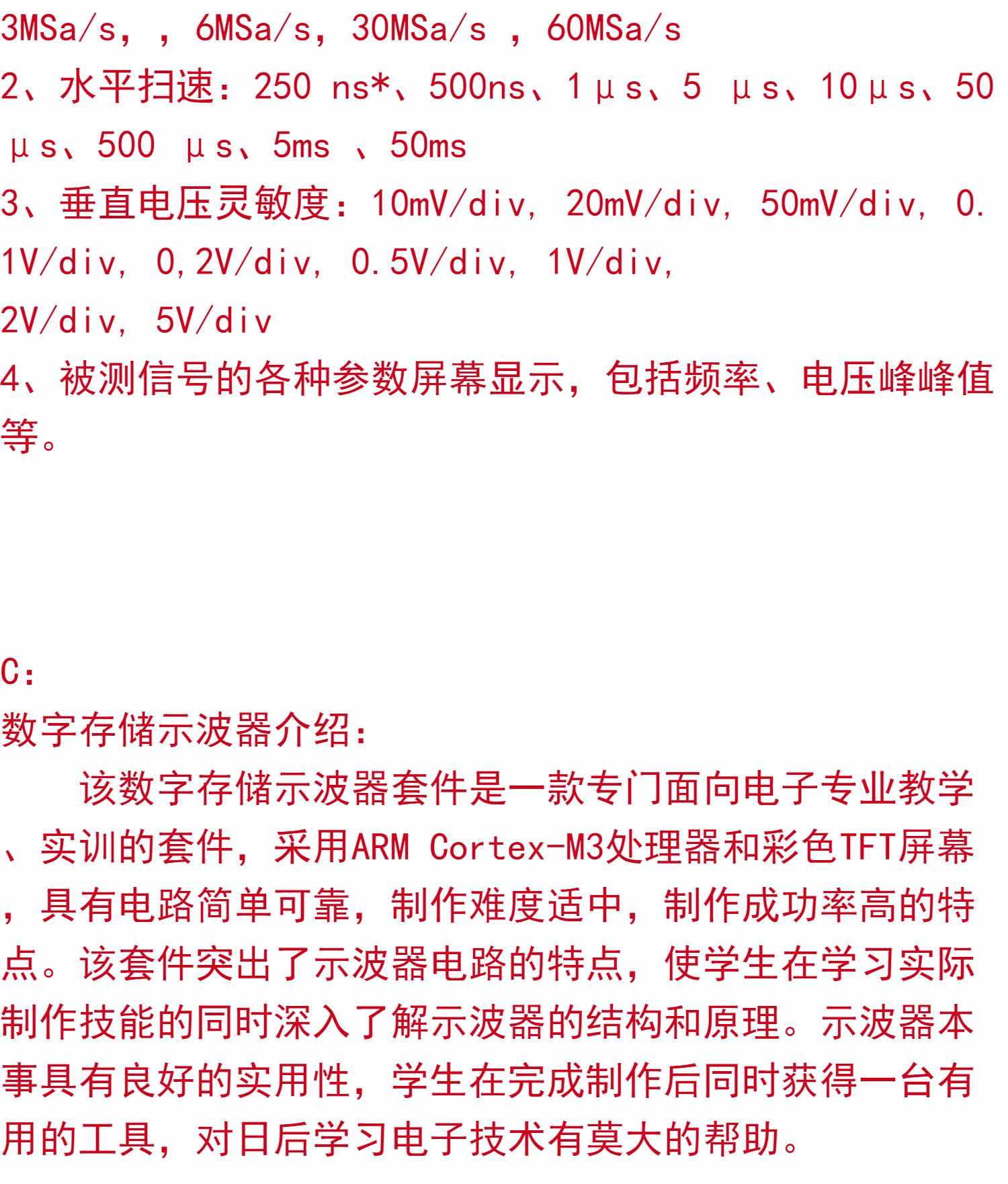

1、采样速率: 600Sa/s、6kSa/s、60kSa/s、600kSa/s、3MSa/s、6MSa/s、30MSa/s、60MSa/s

2、水平扫速：250 ns*、500ns、1μs、5μs、10μS、50μs、500μs、5ms、50ms

3、垂直电压灵敏度: 10mV/div、20mV/div、50mV/div、0.1V/div、0.2V/div、0.5V/div、1V/div、2V/div、5V/div

4、被测信号的各种参数屏募显示，包括频率、电压峰峰值等。

C:数字存储示波器介绍:

该数字存储示波器套件是一款专门面向电子专业教学、实训的套件，采用ARM Cortex-M3处理器和彩色TFT屏幕，具有电路简单可靠，制作难度适中，制作成功率高的特点。该套件突出了示波器电路的特点，使学生在学习实际制作技能的同时深入了解示波器的结构和原理。示波器本身具有良好的实用性，学生在完成制作后同时获得一台有用的工具，对日后学习电子技术有莫大的帮助。

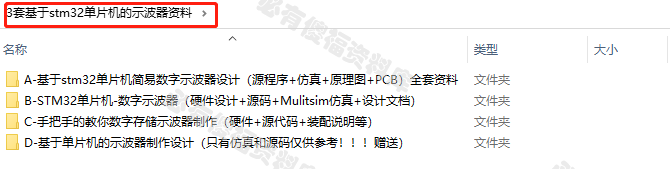

3套基于stm32单片机的示波器资料

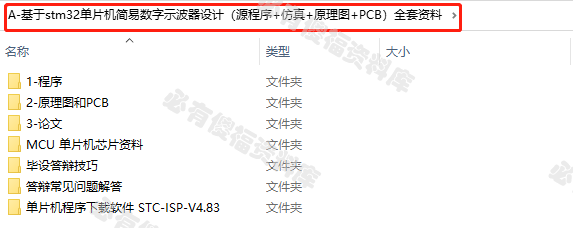

A-基于stm32单片机数字示波器设计(源程序+仿真+PCB)全套资料

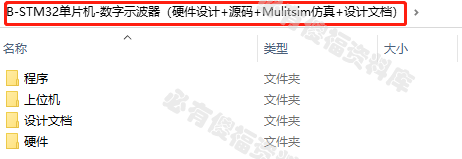

B-STM32单片机-数字示波器 (硬件设计+源代码+Multisim仿真+设计文档)

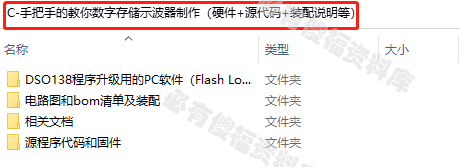

C-手把手教你做数字存储示波器制作 (硬件+源代码+装配说明)

D-基于单片机的示波器制作设计 (仅有仿真和资料!!!暗送)
