三菱PLC FX3U以太网版原理图PCB源码Modbus主机模式测试梯形图

拒绝粗制滥造 只做精选资源

商品详情介绍

由于内容过多以下展示为部分展示

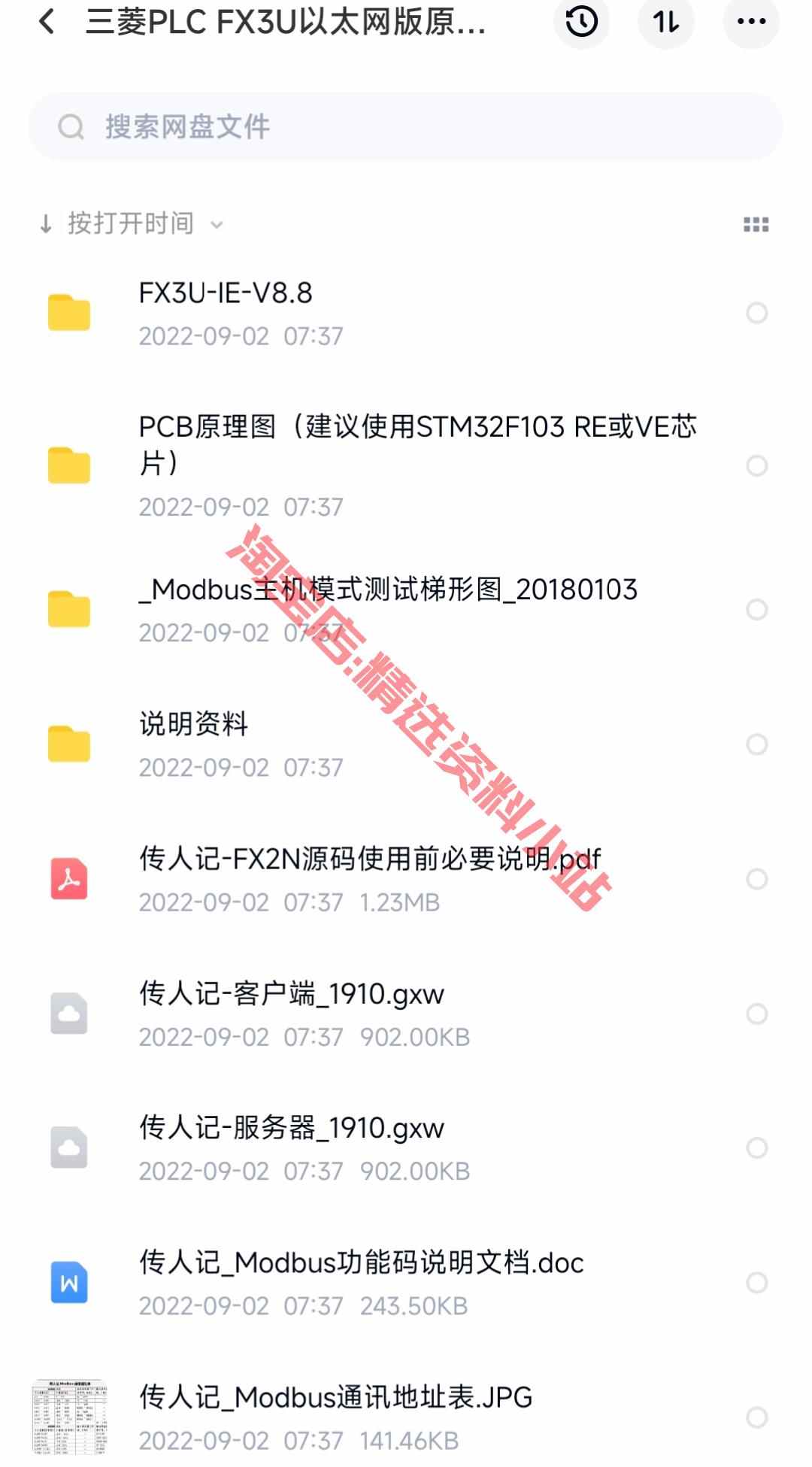

目录/contents

提示: 由于该资料非本人设计，且个人精力有限，无法做到释疑和讲解，小白勿拍! 还望理解!

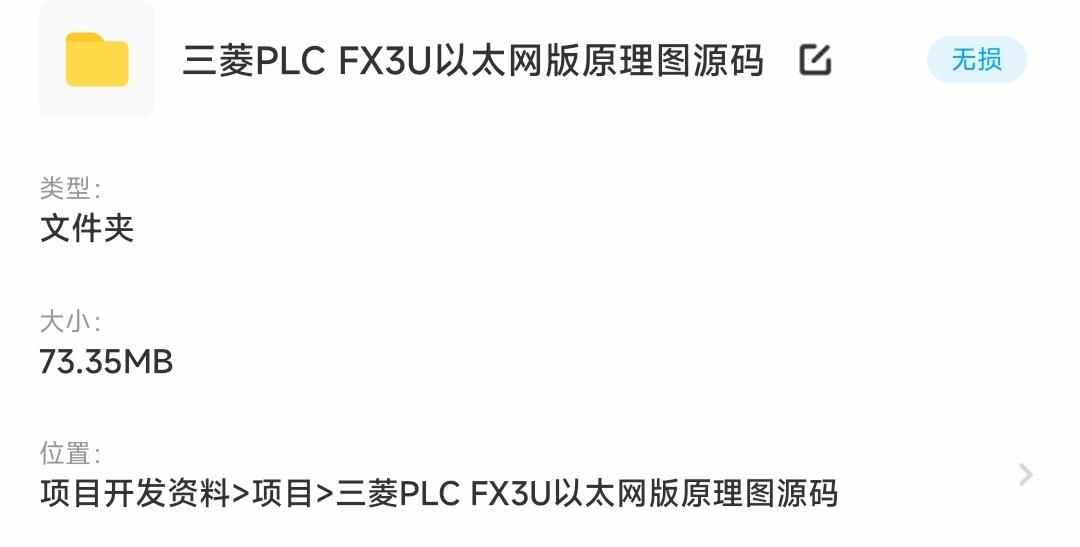

类型: 文件夹

大小: 73.35MB

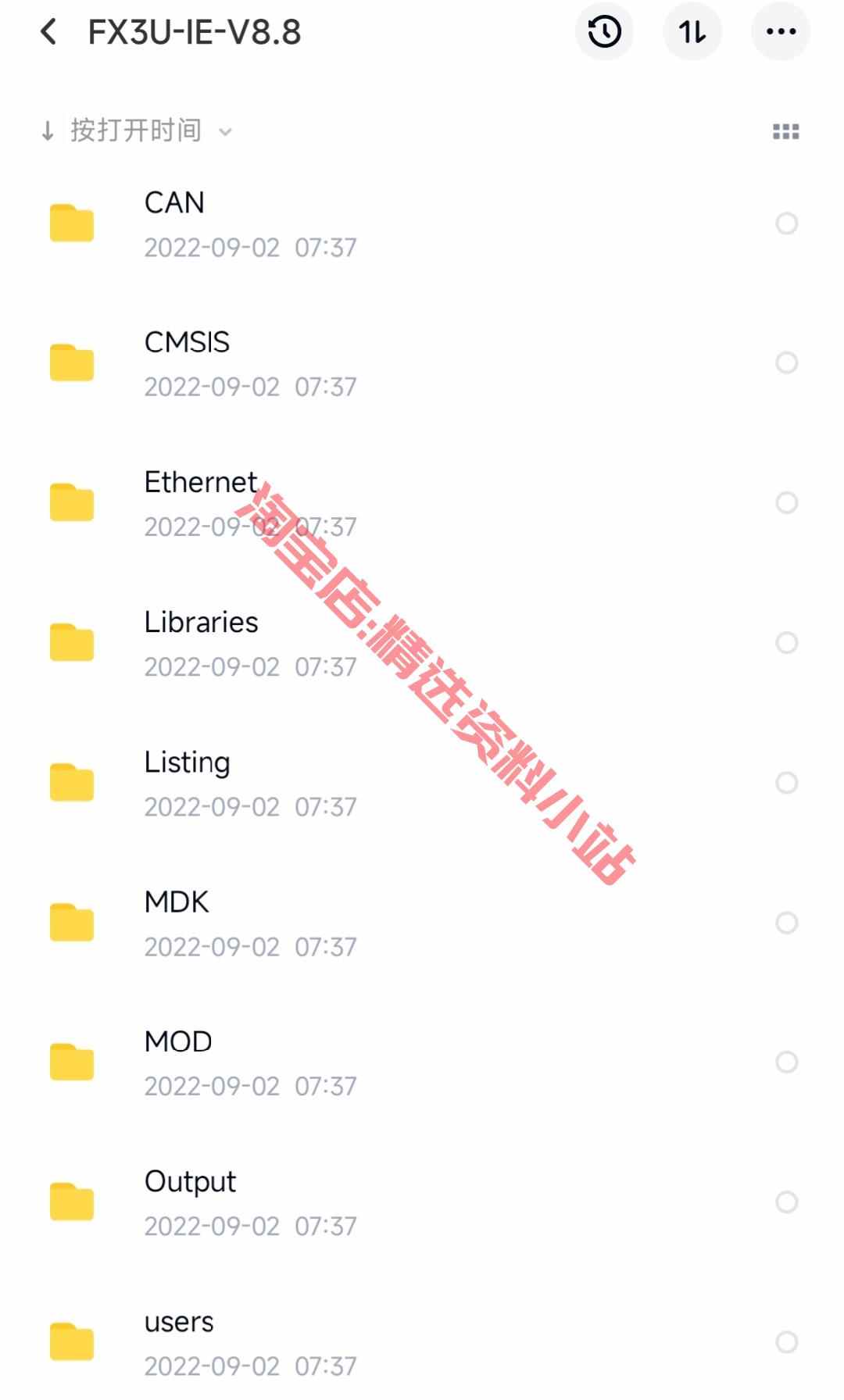

FX3U-IE-V8.8

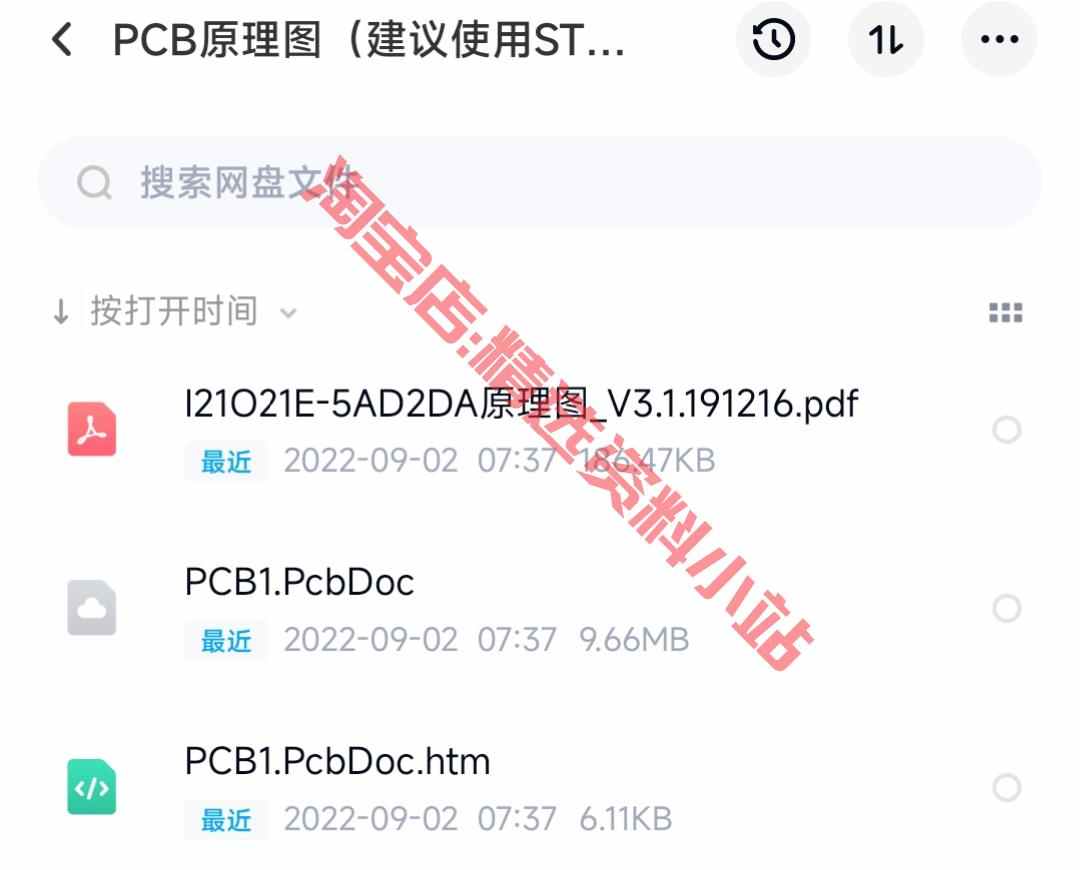

PCB原理图 (建议使用STM32F103 RE或VE芯片)

_Modbus主机模式测试梯形图_20180103

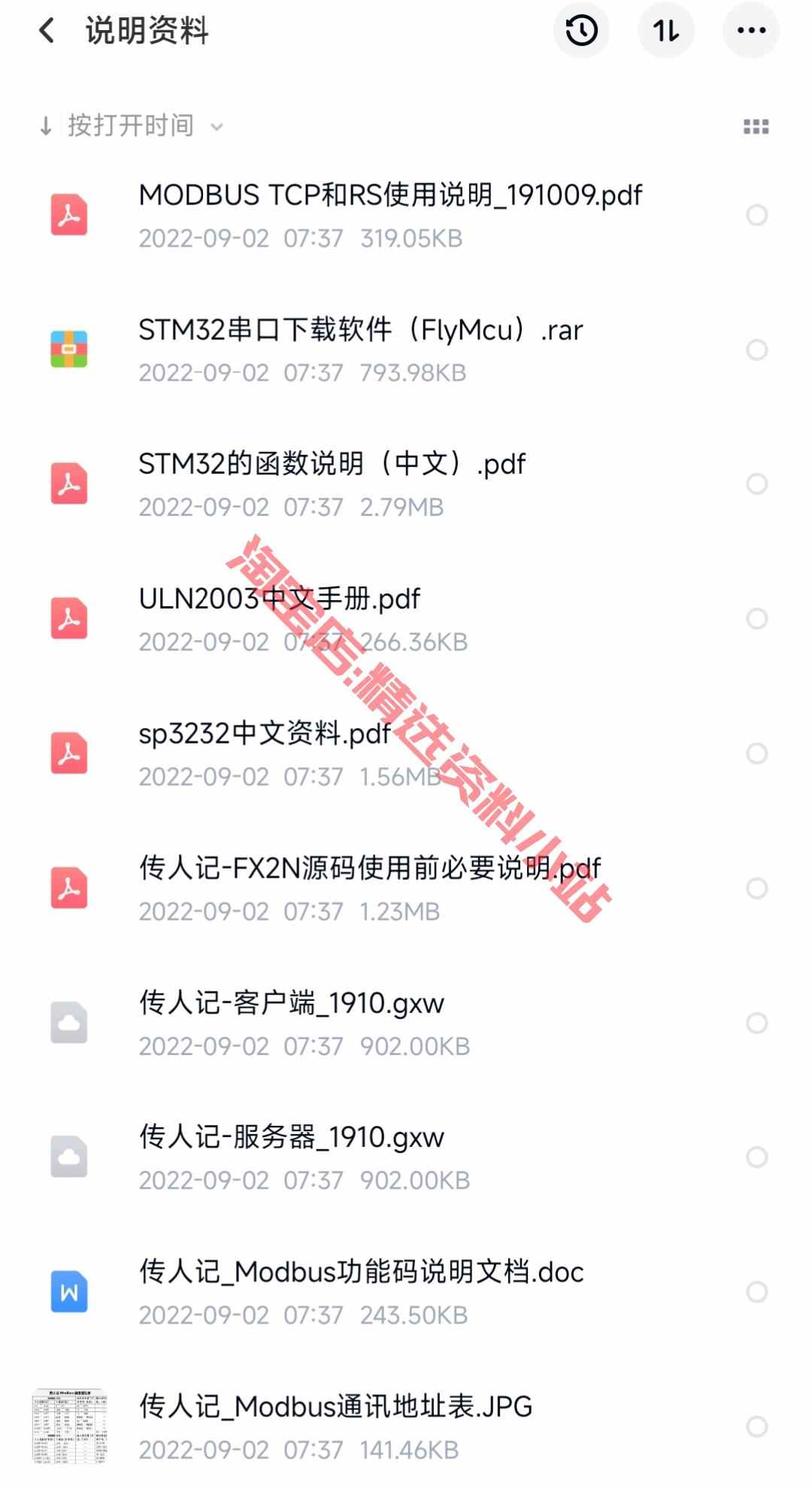

说明资料

传人记-FX2N源码使用前必要说明.pdf

传人记-客户端_1910.gxw

传人记-服务器_1910.gxw

传人记_Modbus功能码说明文档.doc


CAN

CMSIS

Ethernet

Libraries

Listing

MDK

MOD

Output

users

I21021E-5AD2DA原理图_V3.1.191216.pdf

PCB1.PcbDoc

PCB1.PcbDoc.htm

1. MODBUS TCP和RS使用说明_191009.pdf

STM32串口下载软件（FlyMcu）.rar

STM32的函数说明（中文）.pdf

ULN2003中文手册.pdf

sp3232中文资料.pdf

传人记-FX2N源代码使用前必要说明.pdf

传人记-客户端_1910.gxw

传人记-服务器_1910.gxw

传人记_Modbus功能码说明文档.doc


2.

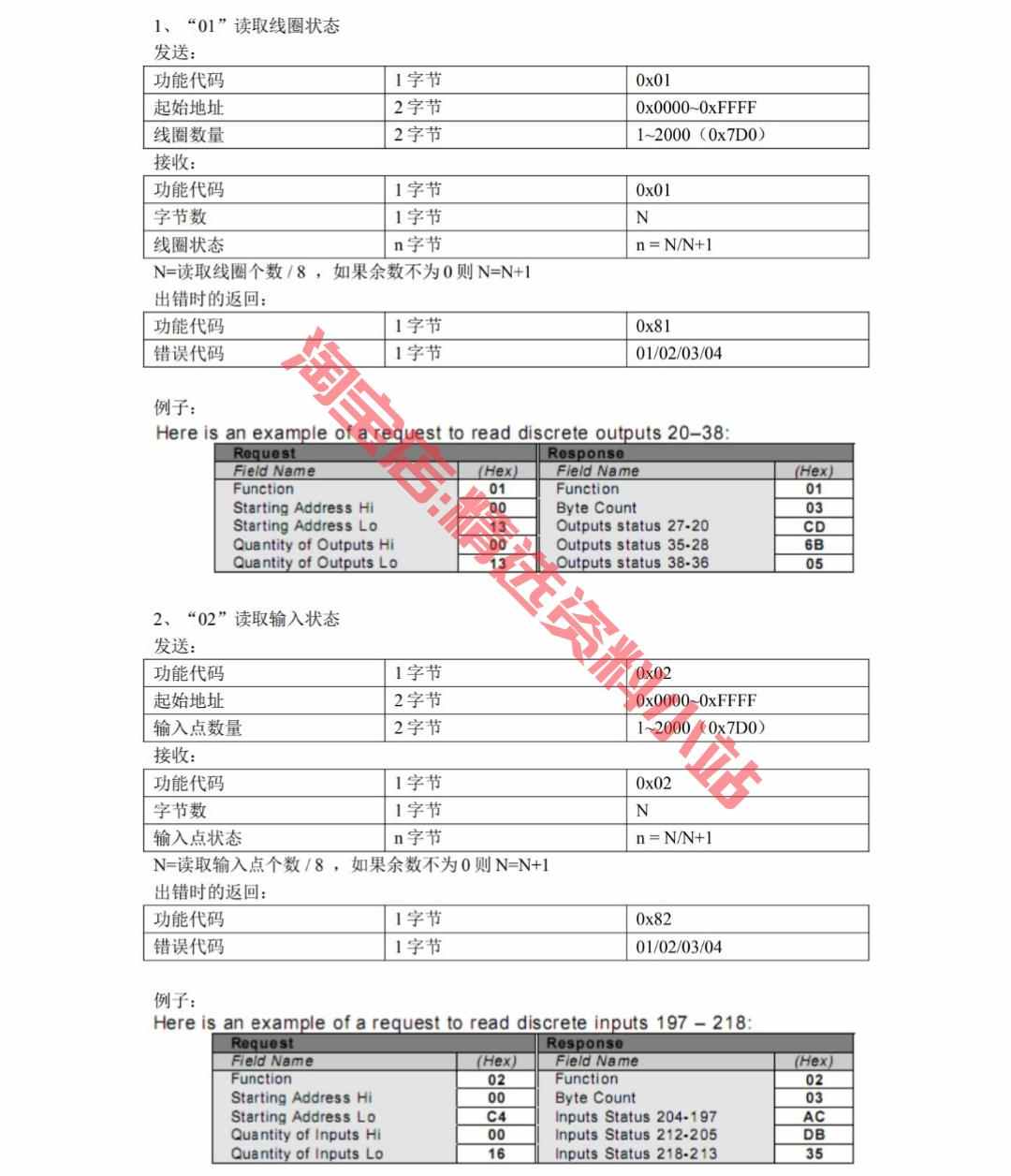

3. 1、 “01” 读出线圈状态

发送：

功能代码 1字节 0x01

起始地址 2字节 0x0000~0xFFFF

线圈数量 2字节 1~2000 (0x7D0)

接收：

功能代码 1字节 0x01

字节数 1字节 N

线圈状态 n字节 n = N/N+1

N=读出线圈个数/8，如果余数不为0 则N=N+1

出错时的返回：

功能代码 1字节 0x81

错误代码 1字节 01/02/03/04

例子：

Here is an example of a request to read discrete outputs 20-38:

Request Response

Field Name (Hex) Field Name (Hex)

Function 01 Function 01 03

Starting Address Hi 00 Byte Count CD 03

Starting Address Lo 13 Outputs status 27-20 6B

Quantity of Outputs Hi 00 Outputs status 35-36 05

Quantity of Outputs Lo 13

2、 “02” 读取输入状态

发送：

功能代码 1字节 0x02

起始地址 2字节 0x0000~0xFFFF

输入点数量 2字节 1~2000 /0x7D0)

接收：

功能代码 1字节 0x02

字节数 1字节 N

输入点状态 n字节 n = N/N+1

N=读入点个数/8，如果余数不为0 则N=N+1

出错时的返回：

功能代码 1字节 0x82

错误代码 1字节 01/02/03/04

例子：

Here is an example of a request to read discrete inputs 197 – 218:

Request Response

Field Name (Hex) Field Name (Hex)

Function 02 Function 02 03

Starting Address Hi C4 Byte Count AC 03

Starting Address Lo 00 Inputs Status 204-197 DB

Quantity of Inputs Hi 00 Inputs Status 212-205 35

Quantity of Inputs Lo 16 Inputs Status 218-213

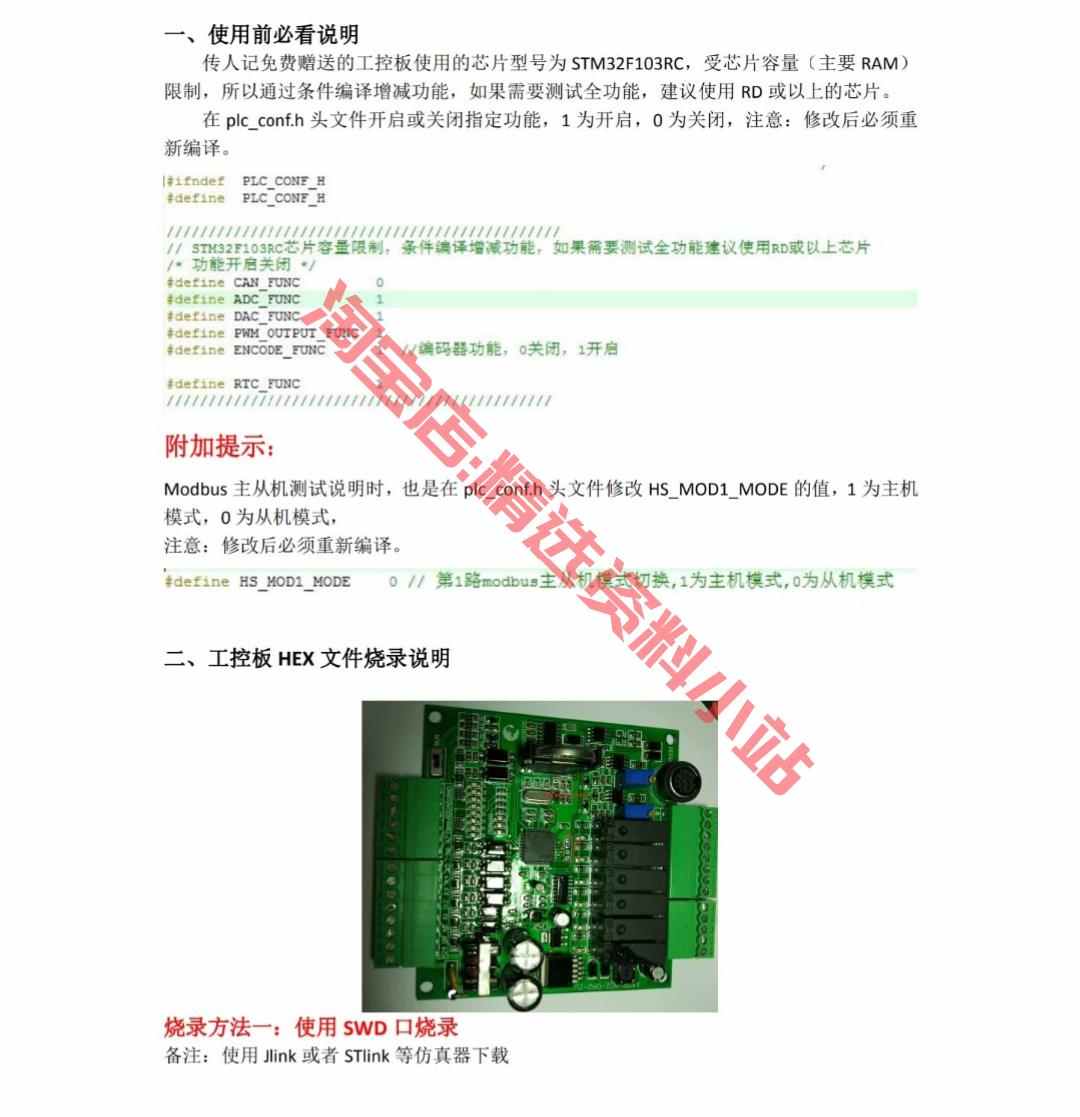

4. 一、使用前必看说明

传人记免费赠送的工控板使用的芯片型号为STM32F103RC，受芯片容量（主要RAM）限制，所以通过条件编译增减功能，如果需要测试全部功能，建议使用RD或以上的芯片。

在plc_conf.h头文件 开启或关闭指定功能，1为开启，0为关闭。注意：修改后必须重 新编译。

附加提示：

Modbus主从机测试说明时，也是在plc_conf.h头文件修改HS_MOD1_MODE的值，1为主机 模式，0为从机模式。注意：修改后必须重 新编译。

二、工控板HEX文件烧录说明

烧录方法一：使用SWD接口烧录

备注：使用Jlink或者STlink等仿真器下载
