Midjourney 能画出赛博朋克风的齿轮，但数数齿数它是乱的。而今天这个 GitHub 2000+ Star 的项目，让 AI 吐出了公差 0.01mm、可直接送进 3D 打印机的工业级模型。

Midjourney 生成了一千张完美的长腿美女图，作为工程师的你看了一眼，心里毫无波澜，稳如老狗

由于在工业界，美丽是最廉价的属性。

准确，才是王道。

AI 画齿轮，齿数永远是乱的；画的螺纹，放大一看就是贴图纹理。它不懂什么是直径 5mm，也不懂什么是公差 0.01mm。

AI 进不了工厂，是由于它有“幻觉”。

直到今天，这个 GitHub 热门项目 —— text-to-cad —— 给了 AI 一剂解药。

它做了一个极其硬核的尝试：

不让 AI 直接画图，而是让 AI 写代码。

只要你说一句人话，它吐出来的不是 JPG，而是准确到 0.001mm、能直接送进 3D 打印机的 CAD 模型文件（STEP/STL）。

01 核心揭秘：它到底是个什么神仙架构？

许多人以为这是个“文字生成 3D”的模型（类似文生图的 Diffusion 模型），那就大错特错了。

仔细看它的 README 会发现，它本质上是一个 Harness（控制框架）。

它的工作原理是这样的：

第一步：你下指令 “帮我做一个直径 100mm、厚度 20mm 的圆盘，中间打个 30mm 的孔。”

第二步：AI 编程助手接手（大脑） 这个工具接入了 Claude Code 或 Codex 这样的编程 Agent。它不画图，它写代码。 它会根据你的指令，调用底层一个叫 build123d 的 Python 库（基于工业级内核 OpenCascade）。

它写出的代码长这样：

from build123d import *

with BuildPart() as plate:
    Cylinder(radius=50, height=20)
    Hole(radius=15) # 半径 15 即直径 30

第三步：执行与生成 Python 脚本运行，build123d 库根据数学公式计算出准确的几何体，然后导出为 STEP 或 STL 文件。

这意味着什么？

1. 告别幻觉：Midjourney 的圆是像素拼凑的，放大会有锯齿。这个工具生成的圆，是数学定义的完美曲线，放大一万倍也是光滑的。
2. 绝对准确：代码里写了 radius=50，直径就是 100.000mm。AI 不会“手滑”画成 99.9mm。
3. 完全可编辑：以前生成的 3D 图是死的（网格面）。目前，如果你觉得孔太小了，你只需要把代码里的 15 改成 20，重新运行，模型就变了。图纸变成了代码，这就是所谓的“参数化建模”。

对于工程师来说，这才是真正的生产力革命。 它不再是玩具，而是工业标准。

02 实战演示：它能造出什么？

作者为了证明这玩意儿不是花架子，搞了一组“压力测试”（Benchmarks）。他让 AI 去生成各种极其复杂的机械零件，结果令人震惊：

• 案例 1：带散热片的发动机气缸 指令：“创建一个带有中心桶、12 个散热片和顶部盖的垂直发动机气缸形式。” 结果：AI 完美理解了“散热片”的几何逻辑，12 个片均匀分布，顶部盖上的火花塞孔甚至带有了 35 度的准确倾斜角。
• 案例 2：离心式叶轮（Impeller） 指令：“创建一个带有 12 个后弯叶片的离心叶轮，叶片从根部到顶部偏转 45 度。” 结果：这种极其复杂的曲面，以前即使是熟练工程师也要画半天。AI 通过写代码，直接计算出了流体力学上完美的曲面形状。
• 案例 3：行星齿轮组 指令：“创建一个简化的行星齿轮组件……将三个行星轮分布在 42mm 半径的圆周上。” 结果：位置准确，齿轮咬合关系正确。这在以前，AI 画图是绝对做不到的“数学题”。

03 杀手级功能：不仅仅是零件，还能造机器人

这个项目最让我兴奋的地方，不仅仅是它能造零件。

它还内置了 URDF（统一机器人描述格式） 技能包。

URDF 是机器人开发的核心标准，用来描述机器人的连杆、关节、传感器位置等。

以前写一个机器人的 URDF 文件，工程师要对着 CAD 图纸，手撸几百行 XML 代码，算坐标、算旋转矩阵，极易出错。

目前？

你只要告知 AI：“帮我设计一个双轮差速机器人，有两个驱动轮，一个万向轮，底盘上装有一个激光雷达。”

AI 会：

1. 生成底盘和轮子的 3D 模型。
2. 自动写出 URDF 文件，定义好关节关系（Joint）和坐标系。
3. 甚至还能在仿真环境里跑起来！

这对机器人开发者来说，意味着什么？意味着“原型设计”的时间从几天缩短到了几分钟。

04 本地部署

这个工具目前是一个开源的 Harness，需要你本地有编程环境。

第一步：克隆项目

git clone https://github.com/earthtojake/text-to-cad.git
cd text-to-cad

第二步：安装环境 你需要 Python 3.11+ 和 Node.js。

# 安装底层 CAD 库依赖
pip install -r .agents/skills/cad/requirements.txt

# 安装网页查看器 (CAD Explorer)
npm --prefix .agents/skills/cad/explorer install

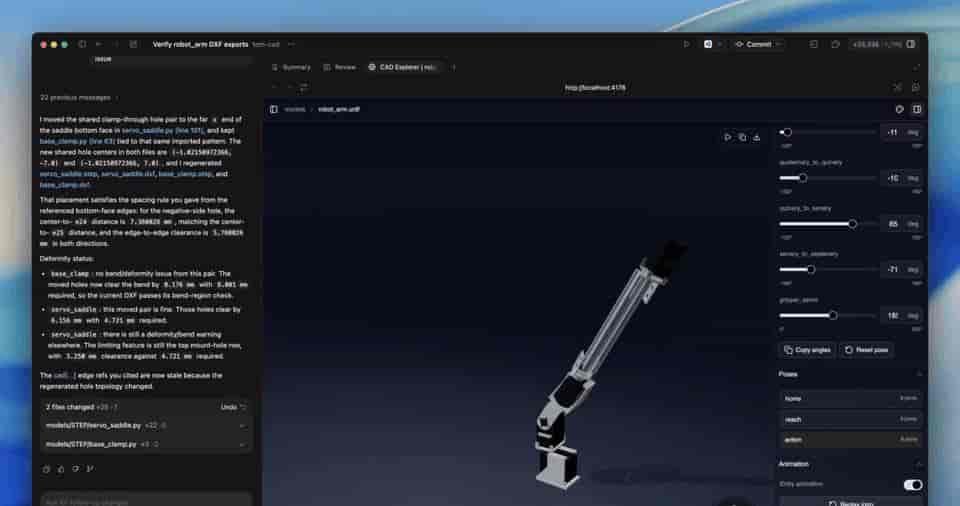

第三步：启动并对话 启动 CAD Explorer 后，打开你的 AI 编程助手（Claude Code 等），告知它你想做什么。

它会开始写代码，生成模型。你在 CAD Explorer 里点击刷新，就能看到最新的 3D 模型在浏览器里旋转。

支持格式：STEP, STL, 3MF, DXF, GLB。几乎所有主流 3D 打印和 CAD 软件都能打开。

05 ⚠️ 它的局限性与未来

• 它需要懂一点代码逻辑：虽然你只说人话，但如果模型极其复杂，AI 可能会写出跑不通的代码，这时候需要你懂一点 Python 逻辑来帮它修正。
• 算力要求：生成复杂的装配体（列如整个发动机）需要 AI 有很强的逻辑推理能力（推荐 Opus 或 Sonnet 模型）。

但它的意义在于，它指明了方向： 未来的 CAD 软件，不再是画板，而是对话框。 未来的工程师，不再是画图员，而是审核员。

AI 负责把想法变成准确的几何体，人类负责判断这是否符合物理常识。

06 写在最后

当 Midjourney 还在教我们如何用 AI 画一只“赛博朋克风格的猫”时，text-to-cad 已经在帮我们画**“带有公差标注的航空航天级支架”**了。

娱乐是 AI 的目前，但工程才是 AI 的未来。

如果你是 3D 打印爱好者、机械工程师，或者单纯是个极客，这个项目绝对值得你点个 Star。

本文仅供技术工具分享，请从官方渠道下载以确保安全。

你最想用 AI 帮你生成什么 3D 零件？评论区聊聊。
