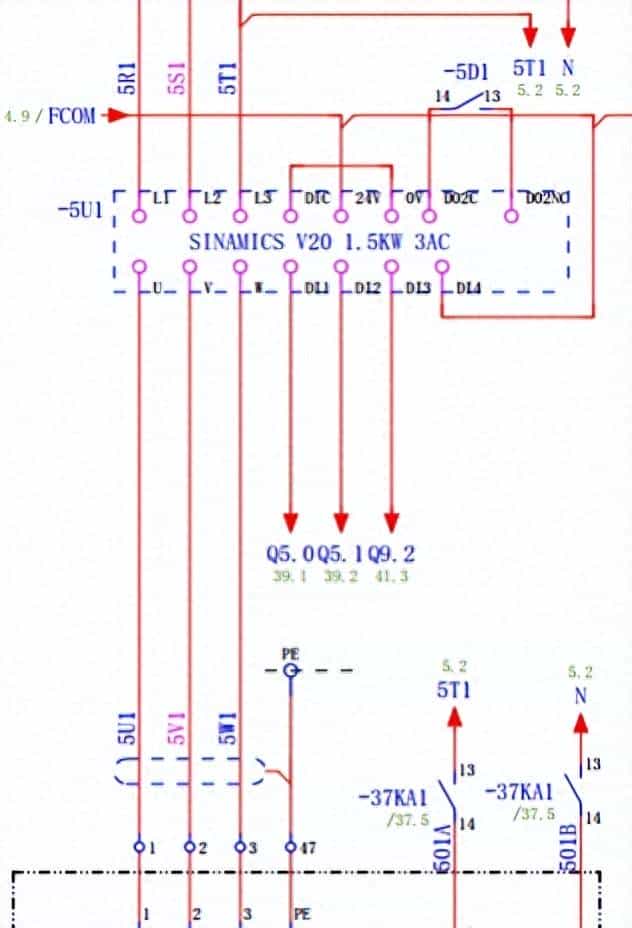

西门子v20变频器控制转盘正反转接线与参数设置

转盘西门子变频器

P0003=1

用户访问等级

1=标准用户

P0010=30

调试参数

30=出厂设置

P0100=0

北美（KW）电机额定功率为50Hz

P0003=1

用户访问等级

3=标准级

P0010=30

调试参数

30=出厂设置

P0970=1

工厂复位

1=参数复位

P0003=3

用户访问等级

3=专家级

P0700=2

选择命令源

2=端子

P0701=1

数字量输入1的功能

1=ON/OFF1命令

P0702=2

数字量输入2的功能

2=ON反向/OFF2命令

P0703=17

数字量输入3的功能

17=固定频率选择器位2

P0704=15

数字量输入4的功能

15=固定频率选择器位0

P1000=3

频率设定值选择

3=固定频率

P1003=30.00 Hz

固定频率3（Hz）

P1004=10.00 Hz

固定频率4（Hz）

P1080=10.00 Hz

最小频率（HZ)

P1120=1.00 S

斜坡上升时间（s）

P1121=0.80 S

斜坡下降时间（s）
