一、给变频器通电。

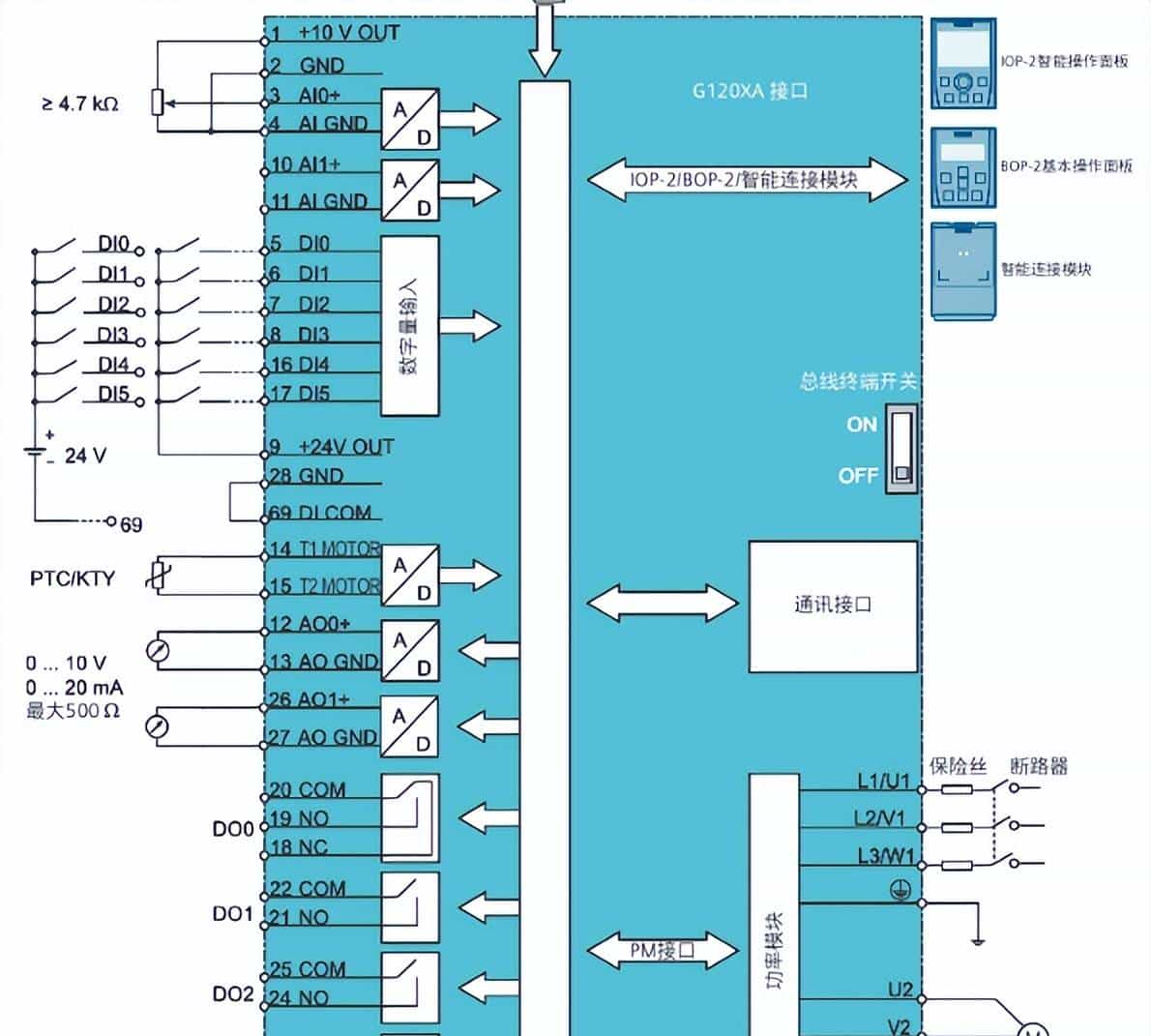

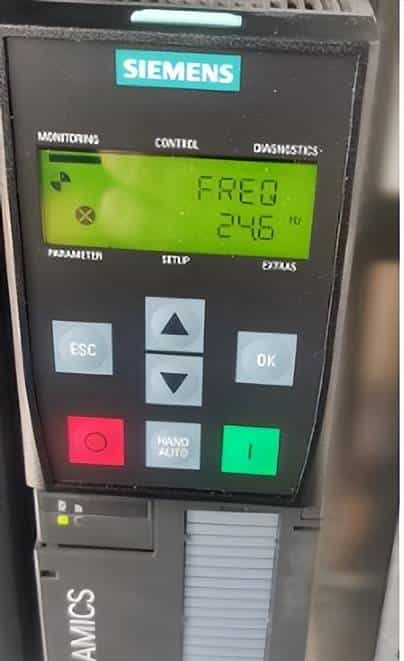

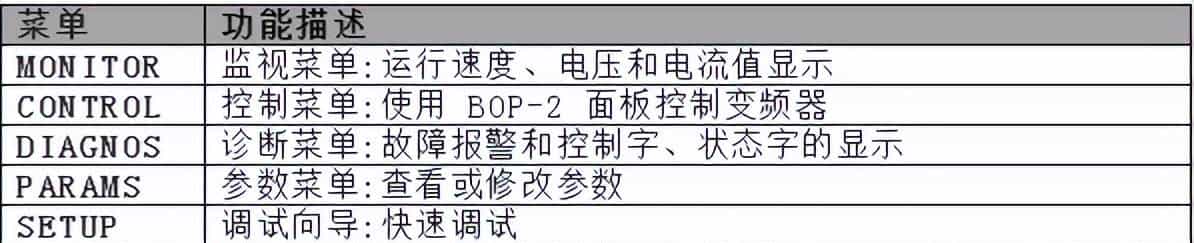

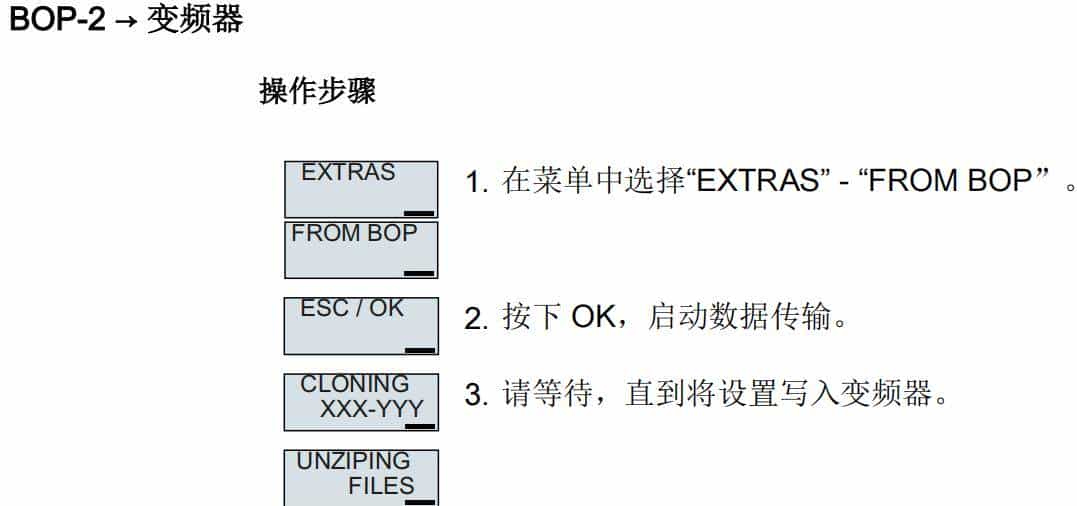

二、自检完成后，按 ESC 键，屏幕出现 MONITORING（监控菜单）后，按向下的箭头，到 SETUP（调试向导） 后，按 OK 键进入设置菜单。第一SETUP（调试向导）设置基本参数:
|
代码 |
注释 |
|
P0096=0 |
专家模式，通过 P1300 设置电机控制方式 |
|
P100=0 |
设置电机标准：50Hz |
|
P1300=0 |
设置为 V/F 控制：变频器的输出电压和输出频率成正比关系 |
|
P15=46 |
选择与应用相适应的缺省模式–46宏(为远程/近控接口设置) |
|
P1080=0 |
变频器启动最小转速 |
|
P1120=120 |
电机的斜坡上升时间 120 秒 |
|
P1121=120 |
电机的斜坡下降时间 120 秒 |
|
P1135=3 |
停车时间为3秒 |
|
P1900=0 |
无电机数据测量，暂不激活电机辨识 |
|
FINISH=YES保存确认设置参数 |
|
三、然后按 ESC 返回，再按下移键，选择到 PARAMETER（参数设置）菜单，按OK确认后，按下移键，找到EXPERT（专家），然后按OK键进入，设置EXPERT（专家）参数：
|
代码 |
注释 |
|
P10=1 |
设置为调试模式，可修改参数 |
|
P731=r52.2 |
运行信号 |
|
P732=r52.3 |
故障信号 |
|
P756.1=2 |
AI1 单极电流输入 0 mA … +20 mA信号类型 |
|
P757.1=4 |
AI 1 标定 Y1 值，模拟量AI1输入最小值 |
|
P771.0=P66 |
AO0模拟量输出源为：频率 |
|
P771.1=P68 |
AO1模拟量输出源为：电流 |
|
P776.0=2 |
AO0电流输出为+4 mA … +20 mA |
|
P776.1=2 |
AO1电流输出为+4 mA … +20 mA |
|
P810=r723.1 |
频率给定通道切换，指令数据组选择 CDS 位 0 |
|
P1035.1=r722.2 |
提高电机电位器设定值 |
|
P1036.1=r722.3 |
降低电机电位器设定值 |
|
P1070.1=P1050 |
主设定值与电动电位器的输出端互联 |
|
P29650.0=0 |
DI0 远程启动 |
|
P29650.1=0 |
DI0 就地启动 |
|
P10=0 |
退出调试模式 |
|
P971=1 |
保存参数 |
|
r2=31 |
查看参数(接通就绪) |
|
最后SETUP（调试向导）设置基本参数项目重走一遍，FINSH完成 |
|

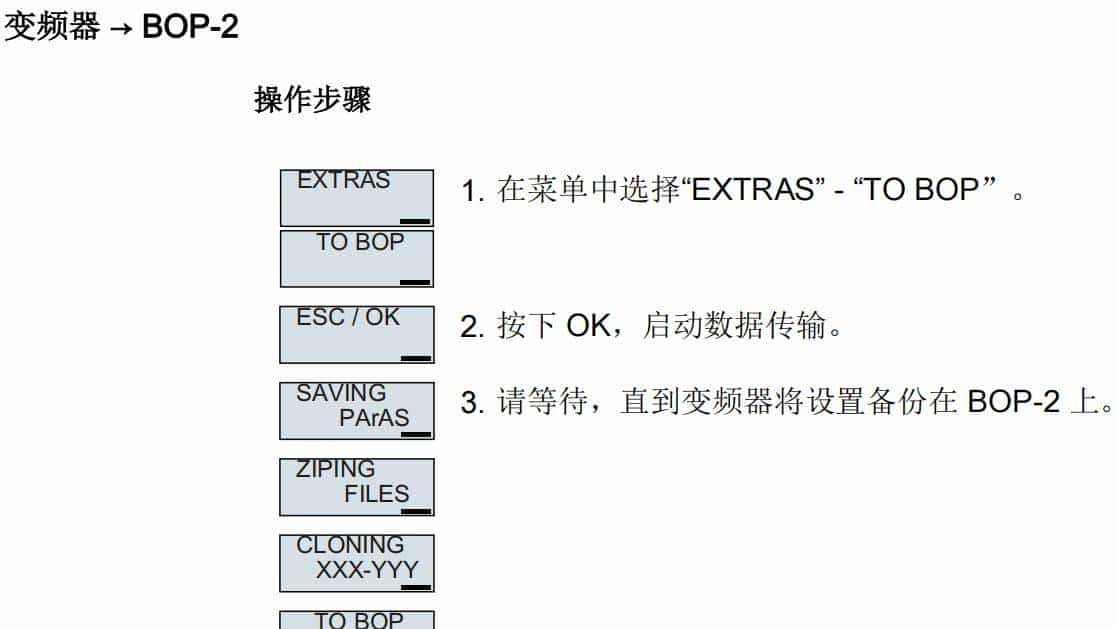

四、然后给变频器断电重启，开始调试。

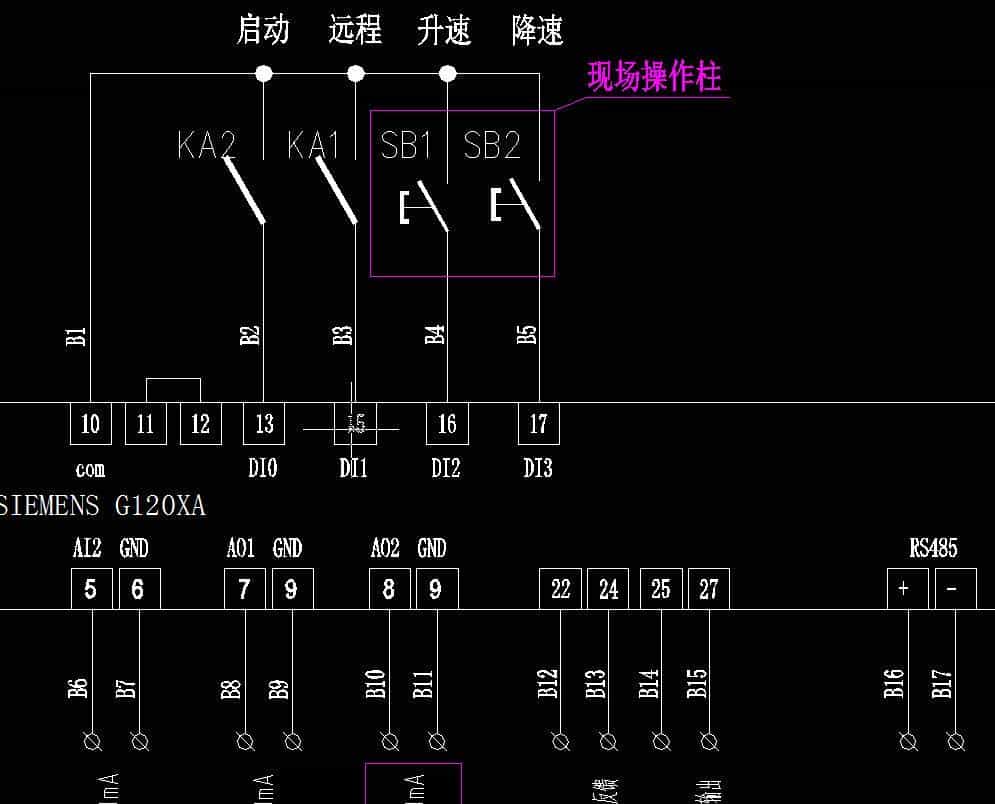

1、调试1：远程就地启动变频器。
2、调试2：通过按钮升频，降频给变频器加频到0到50HZ，使用信号发生器测量变频器AO1/AO2电流输出信号变化。
3、调试3：通过信号发生器给变频器4~20mA信号 ，使用信号发生器测量变频器AO1/AO2电流信号变化。
4、调试完成
