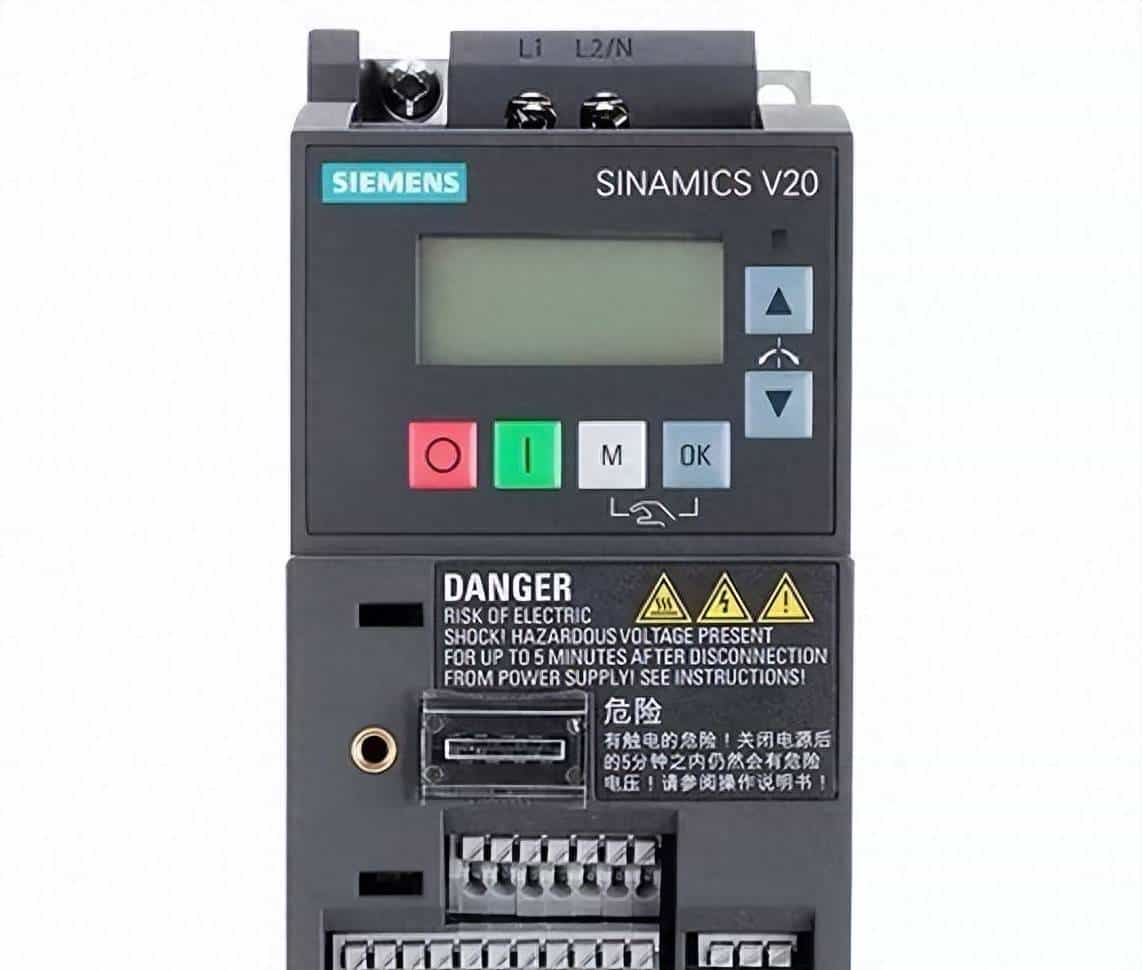

紧凑型 SINAMICS V20 是适合简单调速的变频器。其特点是调试时间短，易于操作，具有节能功能。9 种规格，功率范围 从0.12 kW 到 30 kW。
变频器接线图（适用于端子控制PLC控制）

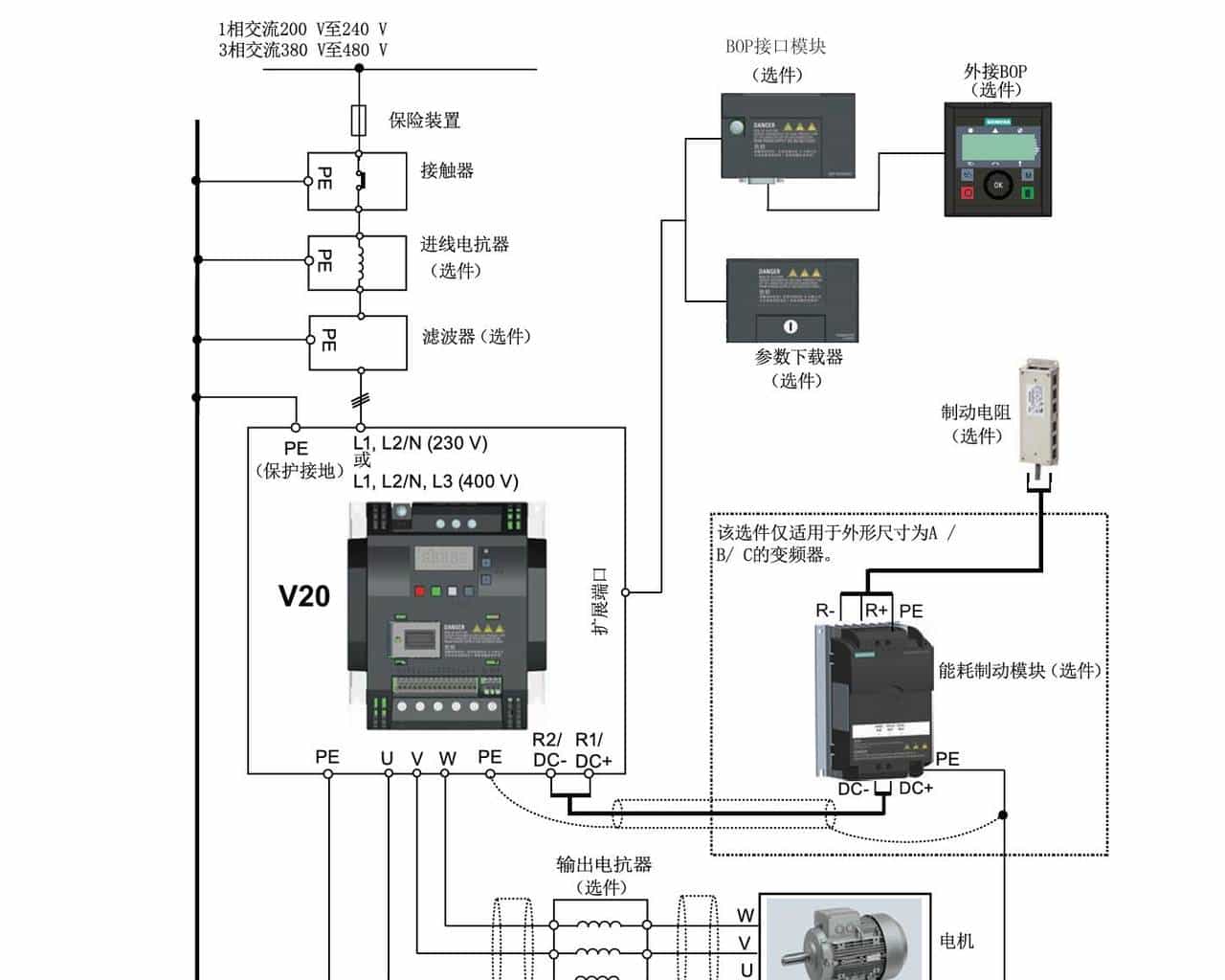

典型系统接线
常规的端子控制或者按钮控制

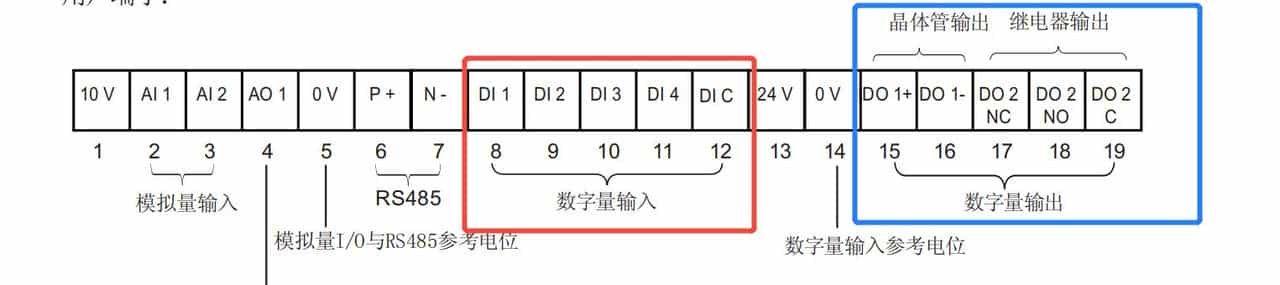

接线图
DI1做正转
DI2反转
DI3高速（中速）
DI4复位（高速）
DO1+ DO1-(运行反馈或者报警反馈)
DO2NC DO2NO DO2C(控制刹车反馈)
快速调试输入电机参数

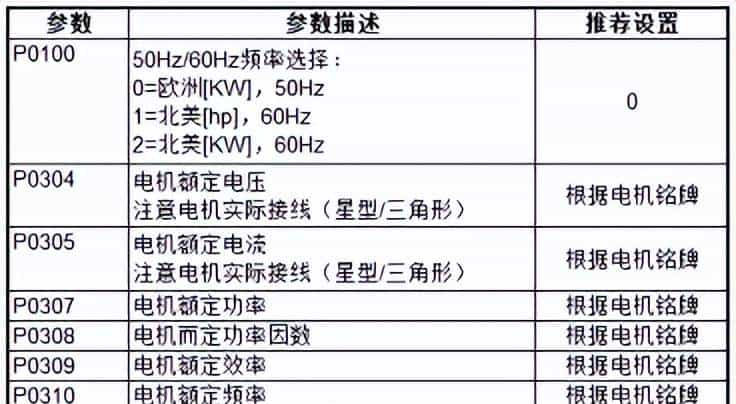

电机参数

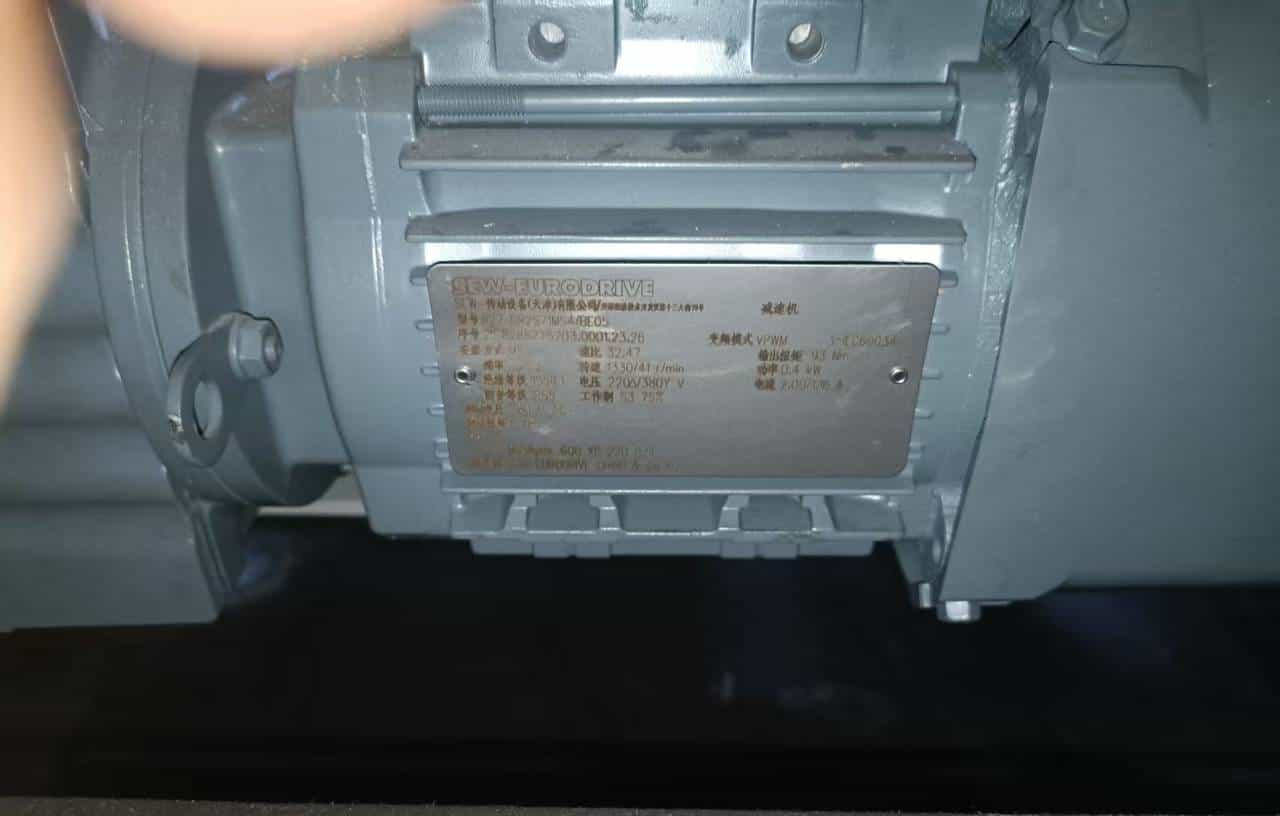

电机铭牌
P304 额定电压
P305 额定电流
P307 额定功率
P310额定频率
P311额定转速
P1900 设置2静态识别

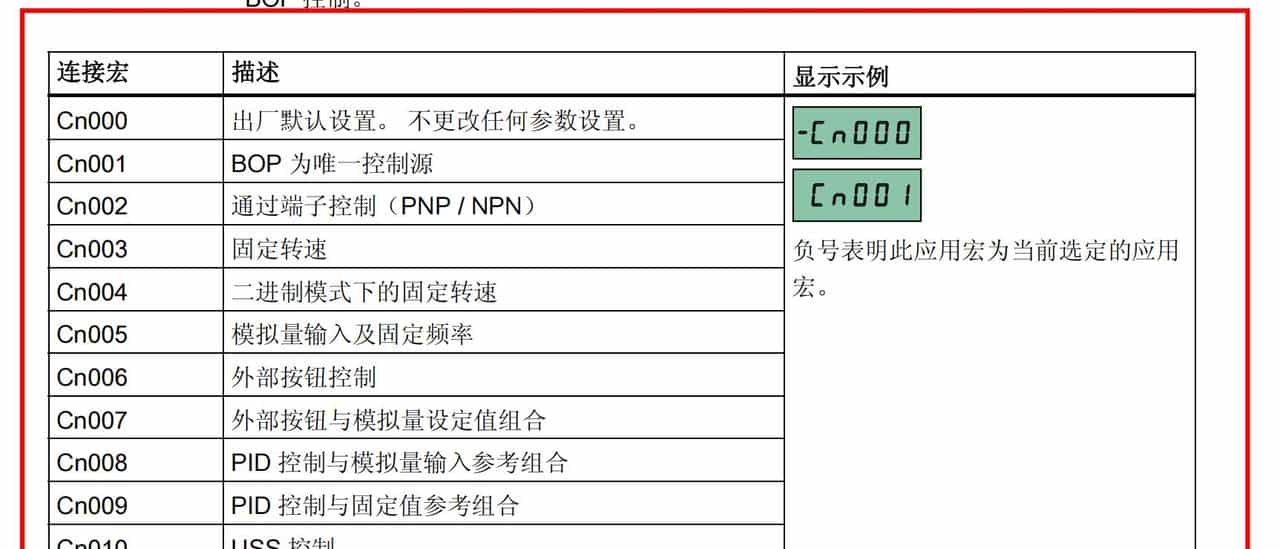

宏选择CN004
使用为端子控制选择CN004

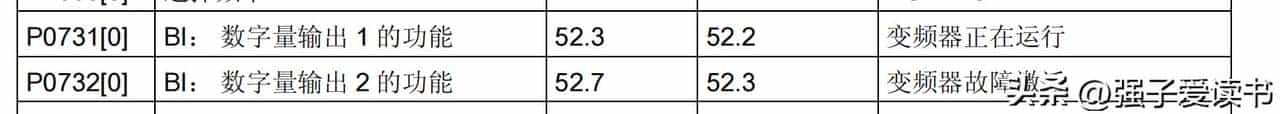

数字量输出端子的默认功能

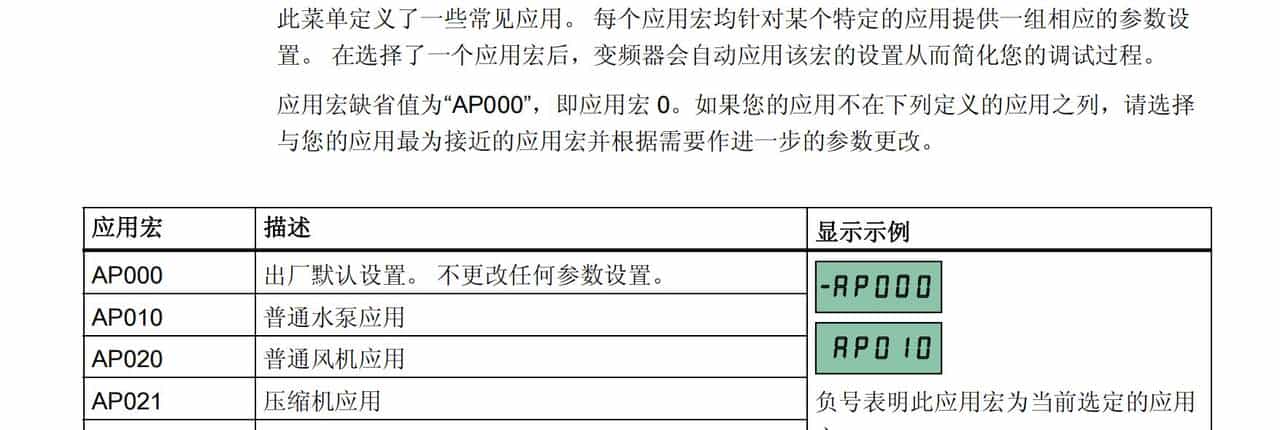

应用宏
应用宏的使用可以根据实际的场景进行连接（本次选择AP030）
P704 复位修改成9
P1001 正转低速（正值）
P1002 反转低速（负值）
P1005 正转高速
P1006 反转高速
到此快速调试结束
端子接线可以接入按钮，PLC输出点位控制等方式实现。
