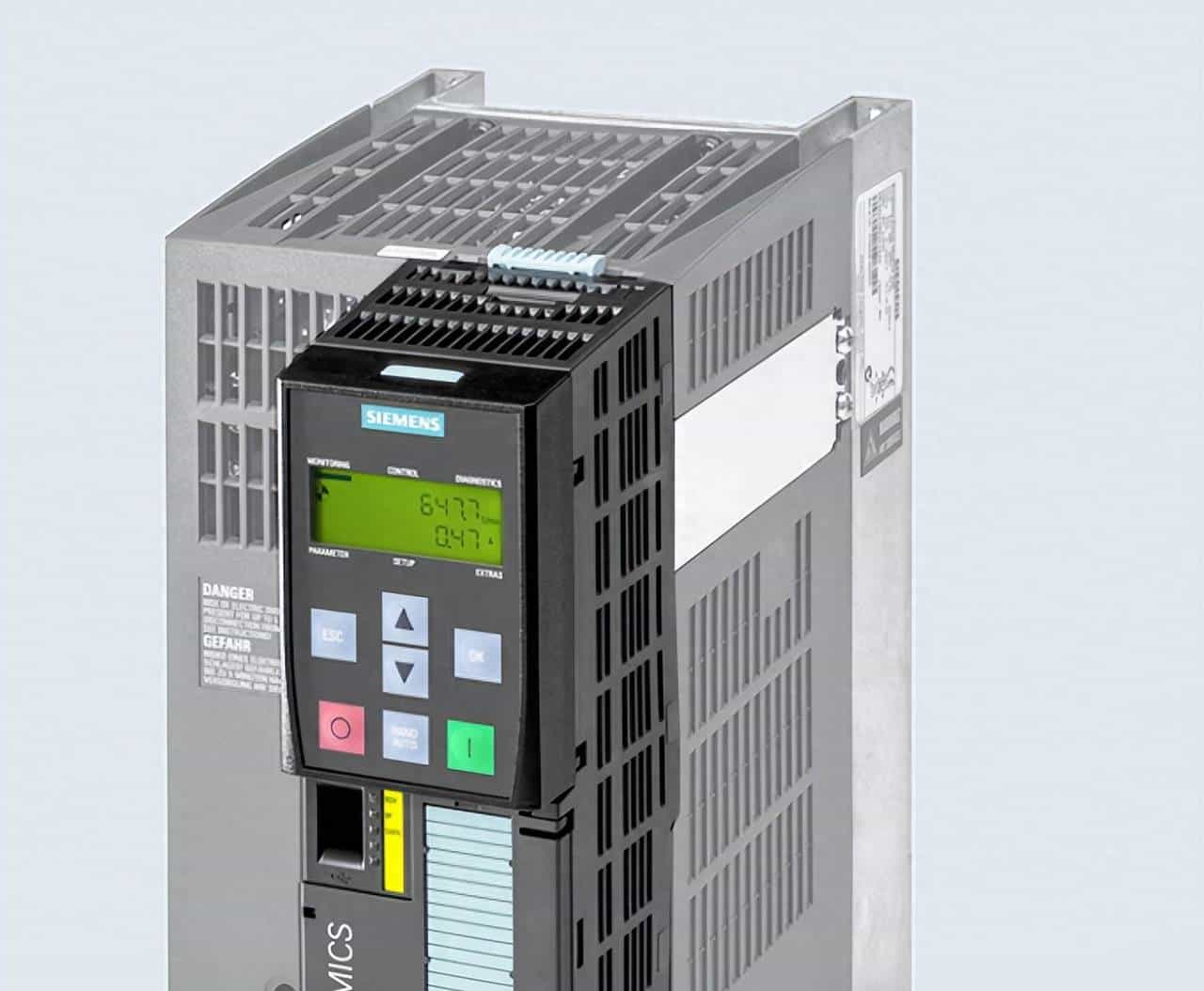

西门子G120变频器 BOP-2操作面板的使用

使用 BOP-2 进行快速调试

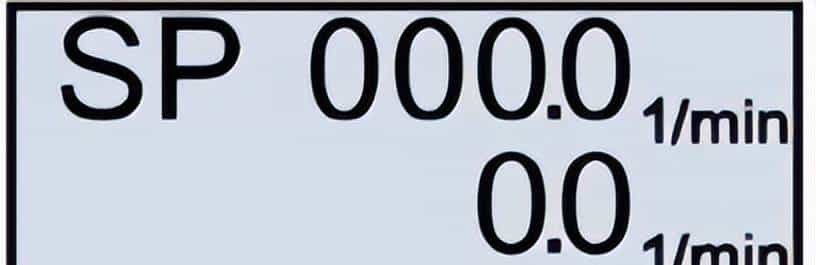

当接通电源时,BOP-2面板将显示设定值和实际值:

步骤:

1. 按下 ESC 键
2. 按下一个箭头键，直到 BOP-2 显示 SETUP 菜单
3. 在 SETUP 菜单中点击 OK 键，以启动快速调试

4. 电机的基础参数设置:

P304:额定电压

P305:电机额定电流

P307:电机额定工具

P310:电机额定频率

P311:电机额定转速

P1080:电机最小转速

P1082:电机最大转速

P1120:斜坡上升时间

P1121:斜坡下降时间

FINISH→快速调试结束,使用箭头切换 ON→Yes →OK

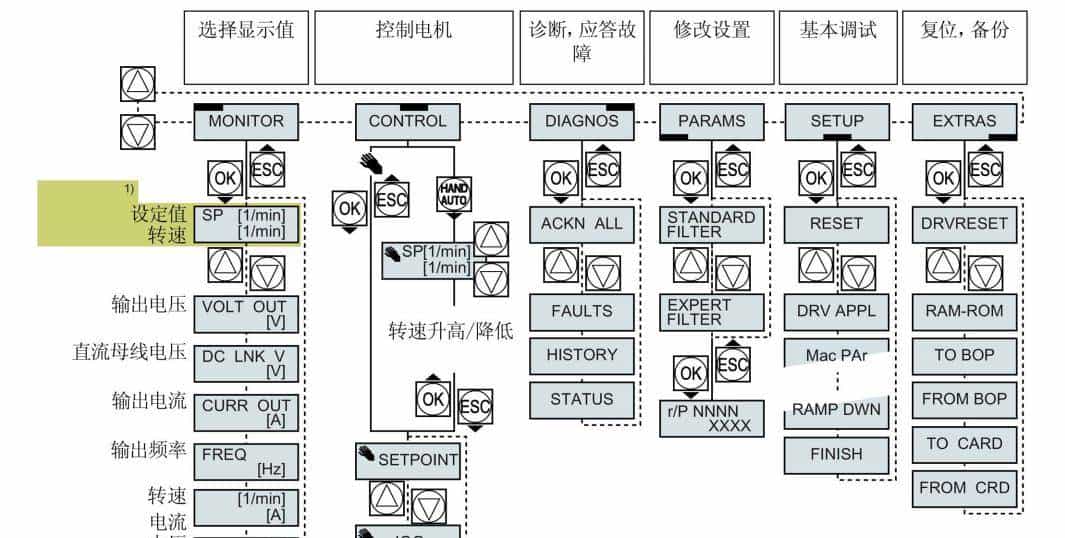

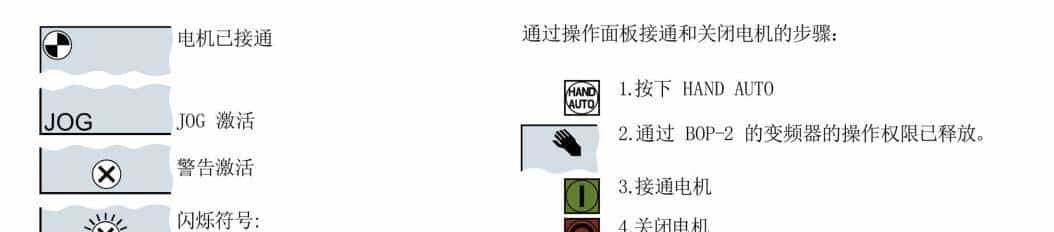

使用 BOP-2 操作变频器

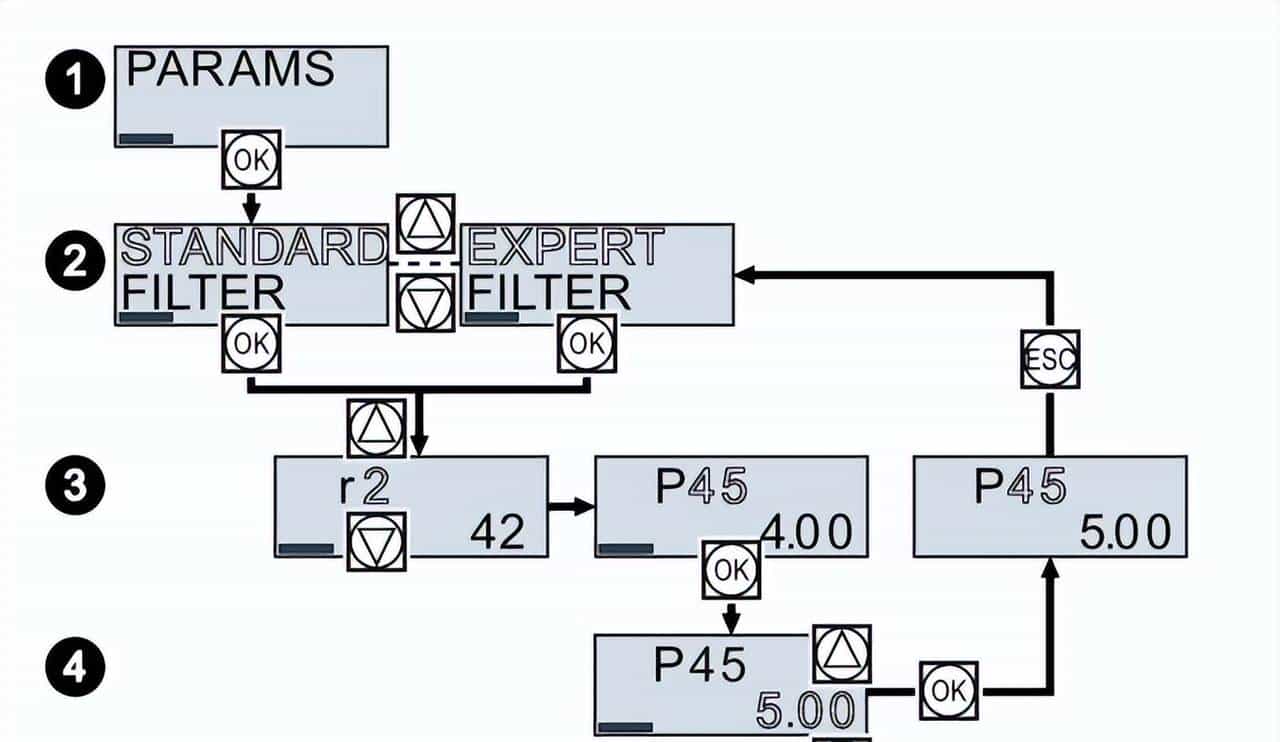

使用BOP-2更改设置

变频器只允许更改可写参数，可写参数以 “P” 开头,

只读参数的值不允许更改，只读参数以 “r” 开头.

1. 选择参数显示和更改菜单。

按下 OK 键。

2. 使用箭头键选择参数筛选条件。

按下 OK 键。

– STANDARD：变频器只显示重大参数。

– EXPERT：变频器显示所有参数。

3. 使用箭头键选择需要的可写参数号。

按下 OK 键。

4. 使用箭头键设置可写参数值。

按下 OK 键接受该值。
