在现代软件开发中，流程图的可视化与交互需求日益增长，尤其是在业务系统中，如何快速构建和管理复杂的逻辑流程图成为关键挑战。LogicFlow 作为一款开源的流程图编辑框架，凭借其灵活性、可扩展性和丰富的功能，为开发者和业务人员提供了高效的解决方案。本文将详细介绍 LogicFlow 的核心特性、使用场景以及如何快速上手。

LogicFlow介绍

LogicFlow 是由滴滴开源的流程图编辑框架，专注于 业务自定义场景，支持多种流程图类型的编辑需求。它提供了一套完整的交互、编辑功能，并通过节点自定义、插件机制等拓展能力，协助开发者快速构建脑图、ER 图、UML、工作流等各类图编辑场景。

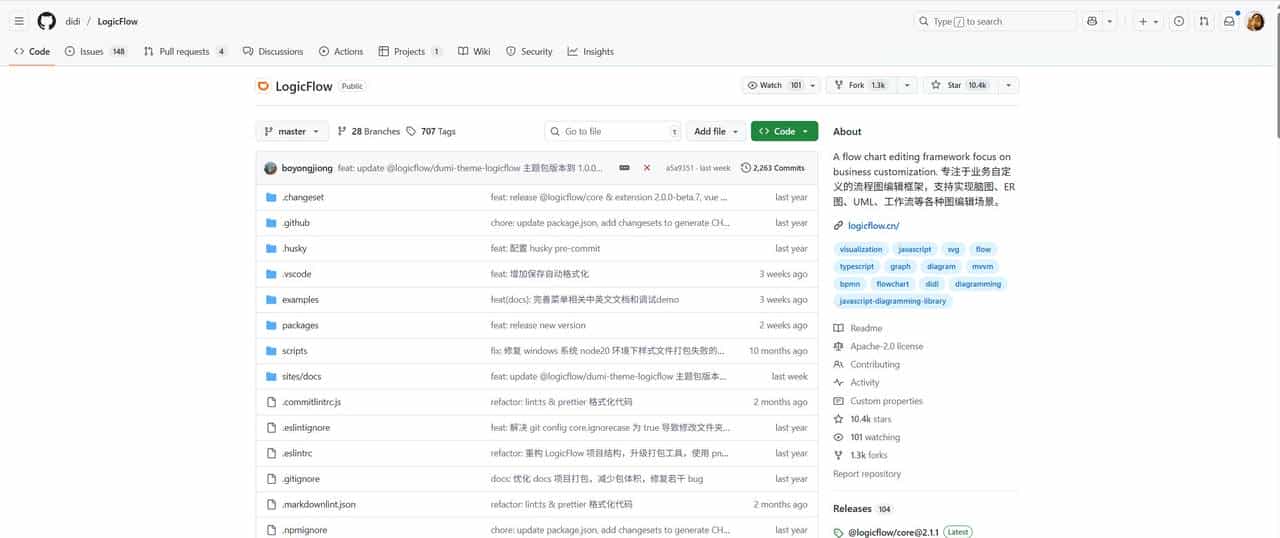

开源地址：
https://github.com/didi/LogicFlow

官方文档：http://logicflow.cn/
教程地址：
http://logicflow.cn/tutorial/about

核心特性

1.可视化模型

LogicFlow 提供直观的可视化界面，用户可以通过拖拽节点和连接线快速构建逻辑流程图。无论是简单的线性流程还是复杂的网状结构，LogicFlow 都能轻松应对。

2.高可定制性

• 节点与连接器自定义：用户可以根据业务需求定义节点的形状（矩形、圆形、多边形等）和连接线的样式（直线、折线、曲线）。
• 主题与样式配置：支持自定义颜色、背景、网格布局等，满足不同业务场景的视觉需求。

3.灵活的扩展机制

• 内置插件：LogicFlow 提供丰富的插件（如缩放、拖动、节点旋转等），开发者可直接调用。
• 自定义插件：用户可根据需求开发复杂插件，例如集成 BPMN 数据转换、动态数据绑定等功能。

4.自执行引擎

LogicFlow 的执行引擎支持在浏览器端运行流程图逻辑，为无代码平台提供了一种新的实现思路。通过解析流程图数据，开发者可以直接在前端触发业务逻辑。

5.数据结构转换

支持将 LogicFlow 数据与 BPMN、Turbo 等后端引擎的数据结构相互转换，便于与现有系统集成。

典型应用场景

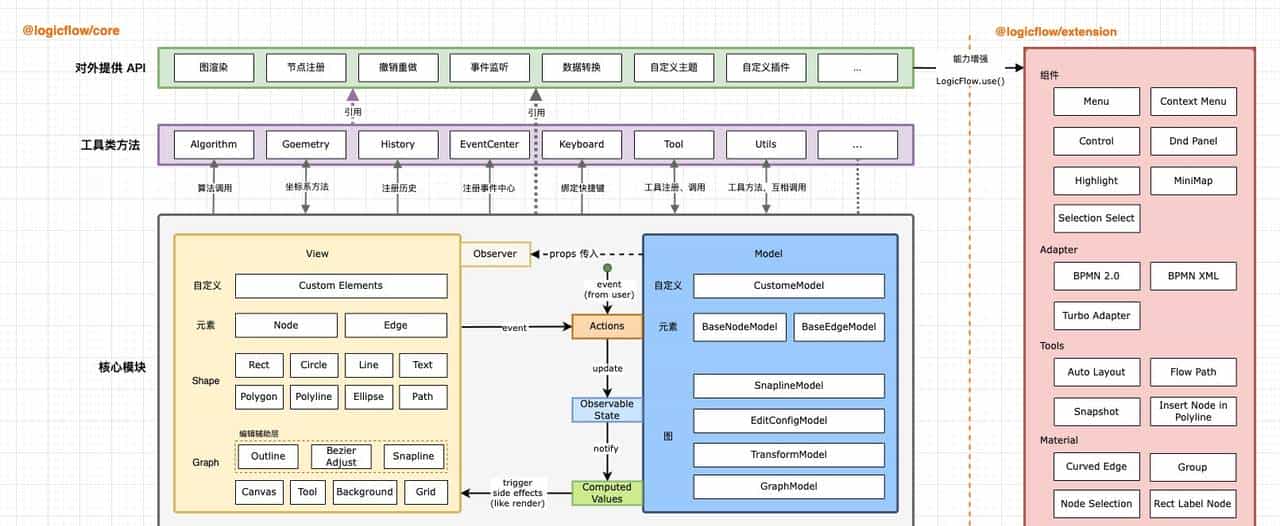

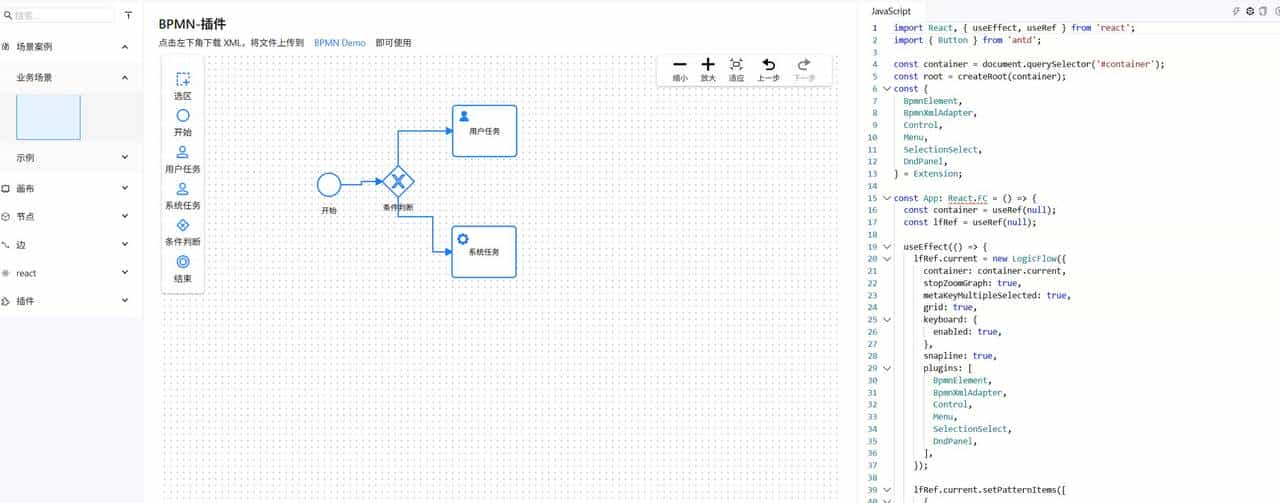

1. 业务流程管理（BPMN）
   LogicFlow 被广泛用于企业级工作流系统（如 gfast 工作流），支持条件分支、并行执行等复杂逻辑，提升流程审批效率。
2. 低代码平台
   在页面路由配置、问卷系统（如 XIAOJUSURVEY）中，LogicFlow 通过图形化界面降低开发门槛，实现快速配置。
3. 数据可视化
   在机器学习流水线、数据库 ER 图等场景中，LogicFlow 协助开发者直观展示数据流转和结构关系。
4. 游戏与预测模型
   例如，LOL 世界赛战队晋级预测中，用户利用 LogicFlow 构建了详细的晋级路径图，辅助决策分析。

安装使用

1. 安装

通过 npm 或 yarn 安装 LogicFlow 核心包和扩展模块：

# npm
npm install @logicflow/core @logicflow/extension --save

# yarn
yarn add @logicflow/core @logicflow/extension

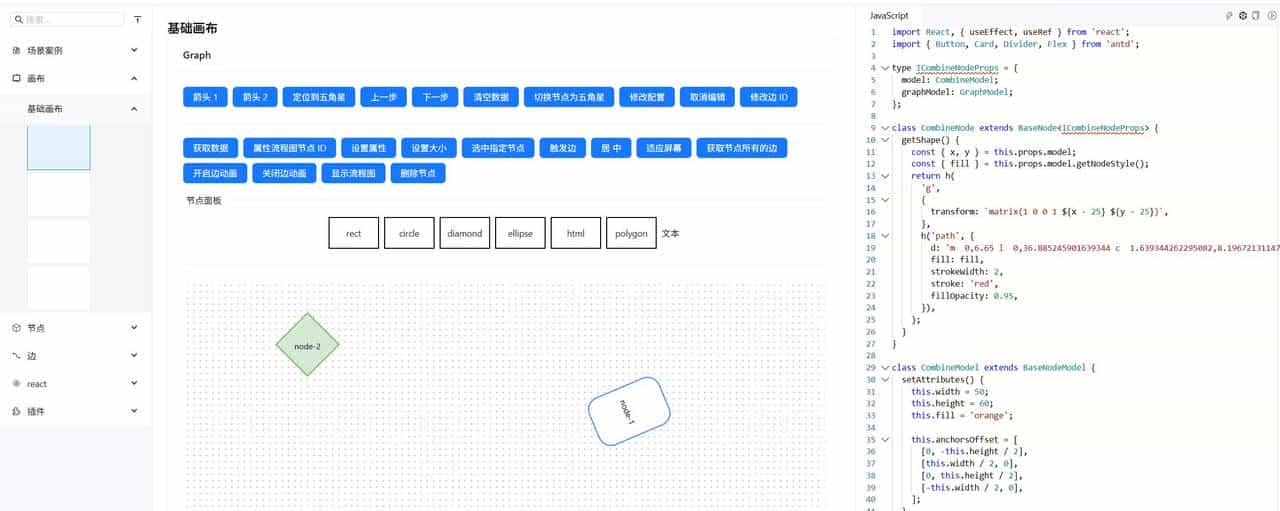

2. 初始化画布

<!-- HTML 中创建容器 -->
<div id="container"></div>

// JavaScript 初始化流程图
const data = {
  nodes: [
    { id: '21', type: 'rect', x: 100, y: 200, text: '矩形节点' },
    { id: '50', type: 'circle', x: 300, y: 400, text: '圆形节点' }
  ],
  edges: [
    { type: 'polyline', sourceNodeId: '50', targetNodeId: '21' }
  ]
};

const lf = new LogicFlow({
  container: document.querySelector('#container'),
  width: 700,
  height: 600
});
lf.render(data);

3、节点说明

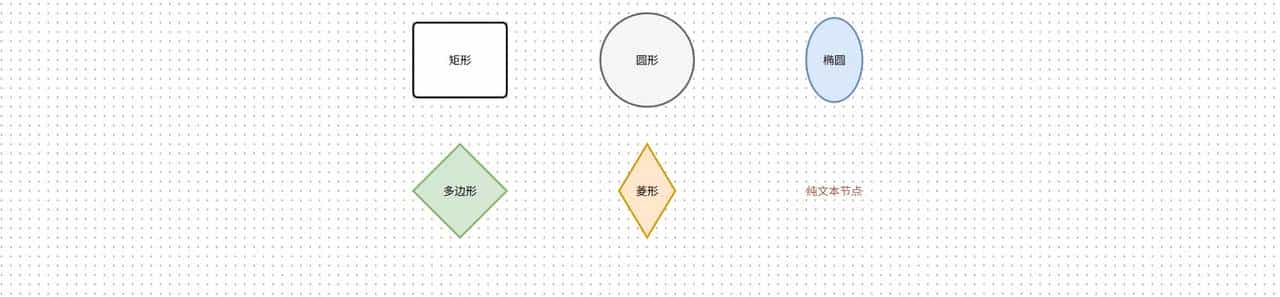

LogicFlow是基于svg做的流程图编辑框架，所以我们的节点和连线都是svg基本形状，对LogicFlow节点样式的修改，也就是对svg基本形状的修改。LogicFlow内部存在7种基础节点，分别为：

1. 矩形 — rect
2. 圆形 — circle
3. 椭圆 — ellipse
4. 多边形 — polygon
5. 菱形 — diamond
6. 文本 — text
7. HTML — html

也可以自定义节点，LogicFlow是基于继承来实现自定义节点、边。开发者可以继承LogicFlow内置的节点，然后利用面向对象的机制重写

总结

LogicFlow 凭借其 低代码实现、高可定制性和丰富的扩展能力，成为业务系统中流程图编辑的首选工具。无论你是需要构建复杂的工作流，还是希望在无代码平台中集成可视化配置，LogicFlow 都能提供高效的解决方案。通过开源社区的持续迭代，LogicFlow 正在不断拓展其应用场景，助力更多开发者实现业务目标。
