23.rhino入门: 曲面工具前19个命令

曲面工具主要是针对曲面的编辑，修改等与曲面相关的操作命令，这一部分是重点，它一共有36个命令，需要用心多练习。这里先介绍前面19个命令。

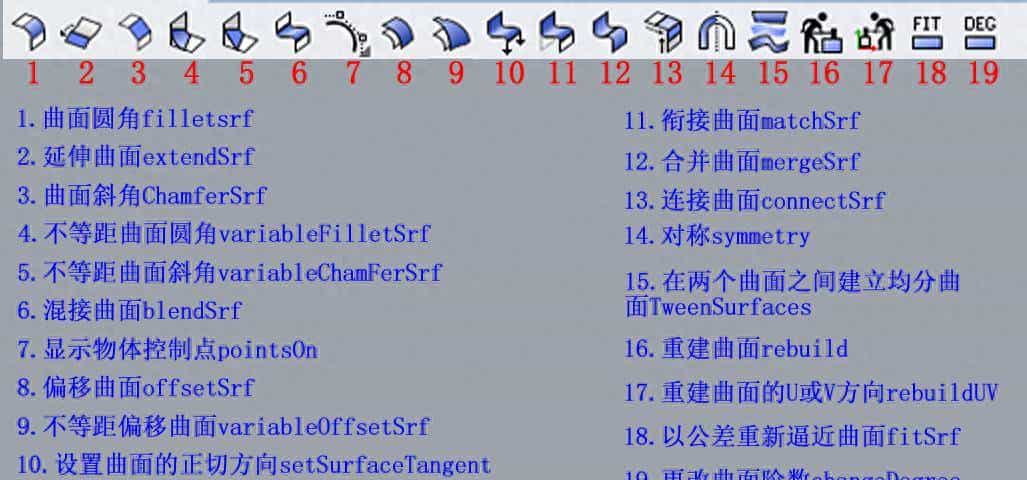

曲面工具的前19个指令

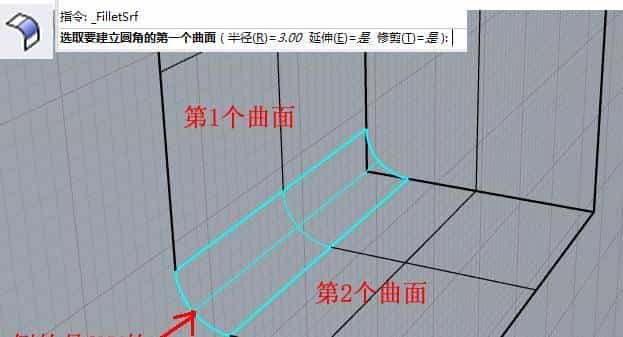

第1个：曲面圆角filletsrf

通过2个曲面来倒出一个圆角，通过参数来调整相应的数值。

曲面倒圆角

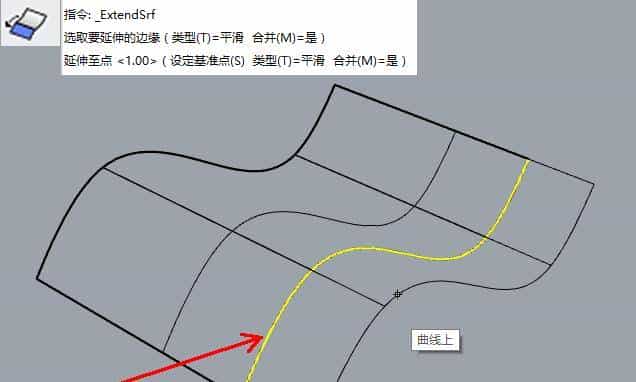

第2个：延伸曲面extendSrf

选中曲面的一个边缘，这里的类型有2种，直线和平滑，要依据造型的需求来调整。

延伸曲面

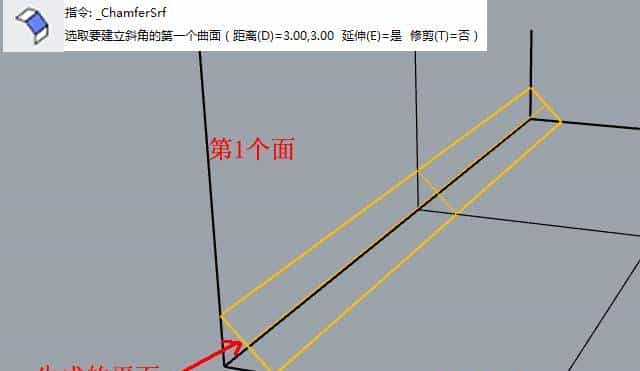

第3个：曲面斜角chamfersrf

与倒圆角功能基本一样，但导出的是一个尖角。

曲面斜角

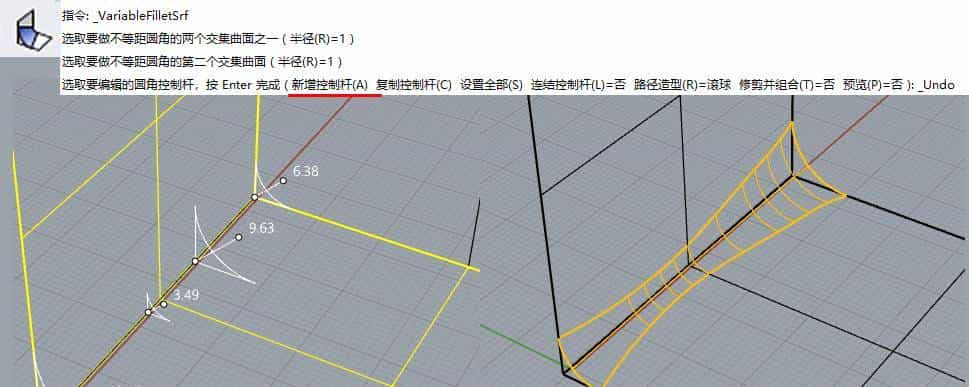

第4个：不等距曲面圆角variableFilletsrf

通过新增控制杆，可以调节不同区段的弧度值。

不等距曲面圆角

第5个：不等距曲面斜角variableChamferSrf

这个倒角的方法与不等距倒圆角功能基本一样。

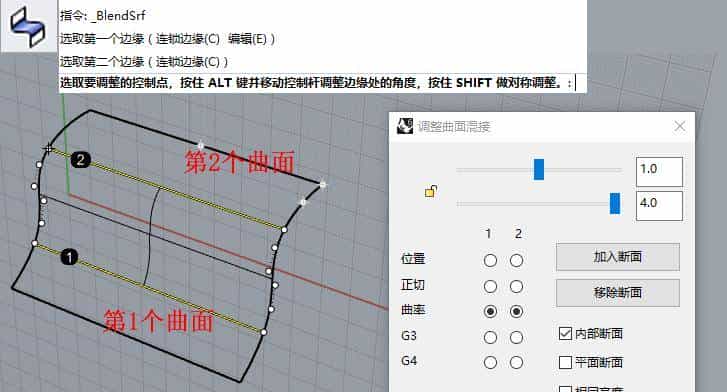

第6个：混接曲面blendSrf

在弹出的曲率面板上，有5个参数，它所对应的曲面混接后的曲率是G0~G4五个选项，每一个选项都生成的曲面效果，都不一样。

混接曲面

第7个：显示物体控制点pointsOn

显示选中物体的所有控制点，可以通过调整控制点，来改变物体的造型。

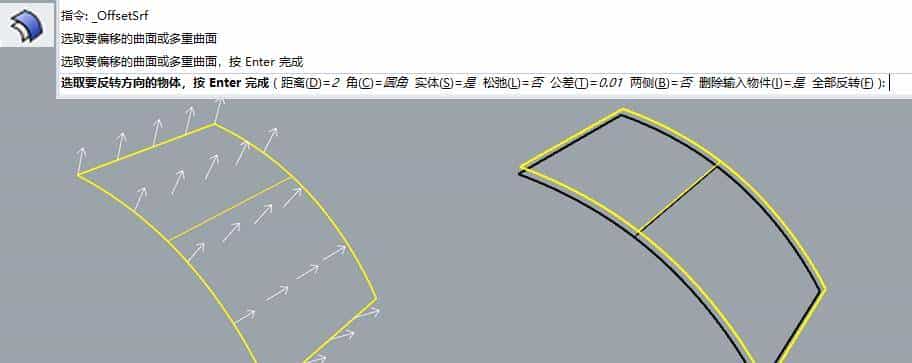

第8个：偏移曲面offsetSrf

曲面偏移的参数还是比较多，常用的是距离和偏移的方向，是否直接生成立体。

偏移曲面

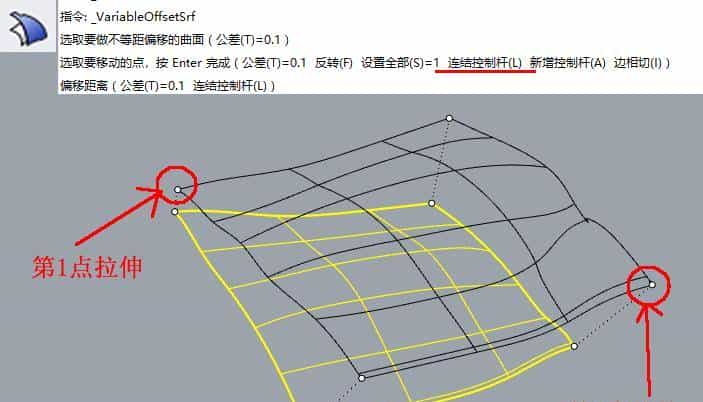

第9个：不等距偏移曲面variableOffSetSrf

在偏移时，选中要偏移曲面的一个角，输入数值或通过控制杆都将曲面一角变形，连接控制杆参数比较重大。

不等距偏移曲面

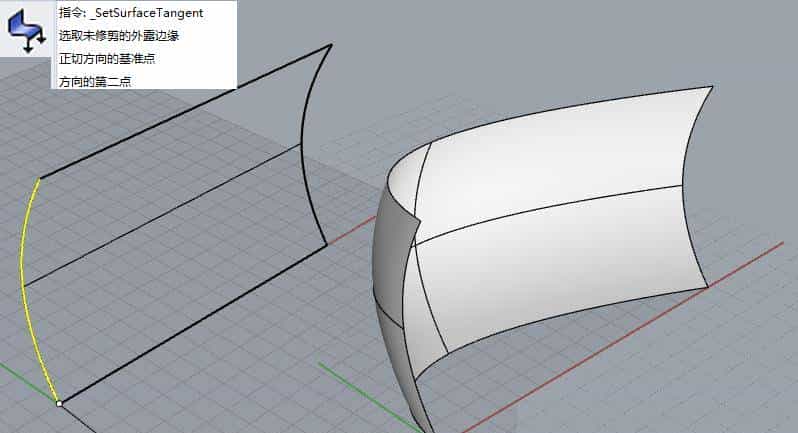

第10个 ：设置曲面的正切方向setsurfaceTangent

用于改变曲面的一个曲率方向，通过曲线的指定方向来改变。选取曲面边缘的时候，这个曲面不能是修剪过的。

设置曲面的正切方向

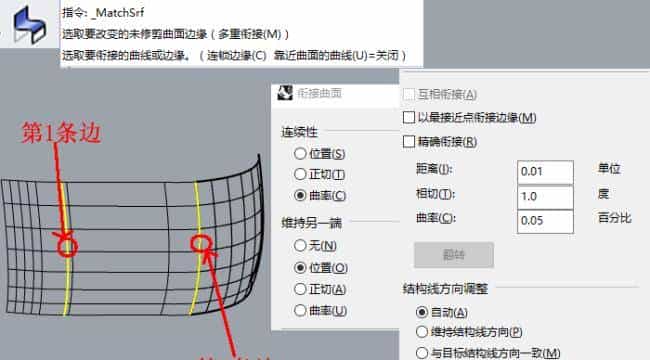

第11个:衔接曲面matchsrf

两个曲面衔接，这2个曲面不能是修剪过的。如果曲面是修剪的可以通过重建曲面命令处理一下曲面。这是一个弹窗式的参数选项，可以依据要求调整相应参数.

衔接曲面

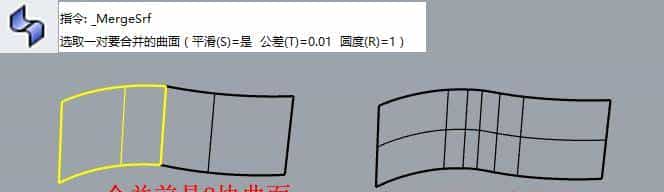

第12个:合并曲面mergeSrf

它与组合曲面的功能不同， 这里的合并是将2块曲面并成一块，合并后接缝消失.它有一个参数圆度是针对2曲面接缝处的，数值是0~1之间。合并的条件是2边长度一样，2个条边必须在同一个位置，曲面不能是修剪过的。

合并曲面

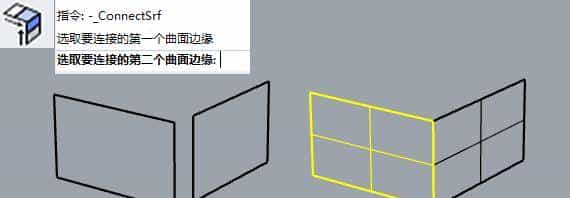

第13个:连接曲面connectSrf

相当于是将2个直面倒角。

连接曲面

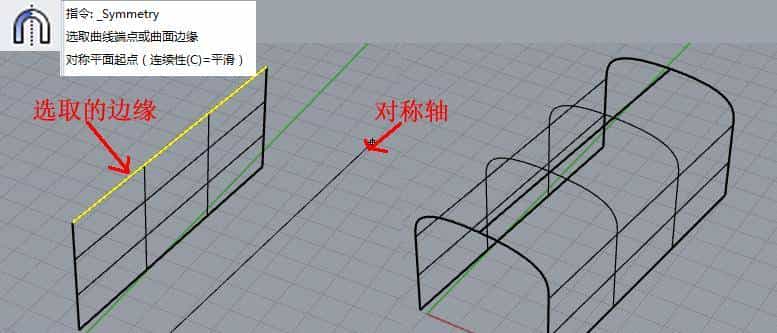

第14个：对称

在选取对称对象时，必定要注意边缘的线的控制点多一些，不行可以使用重建曲面将曲面重建一下。对称的曲面与生成的连接成一个曲面。

对称

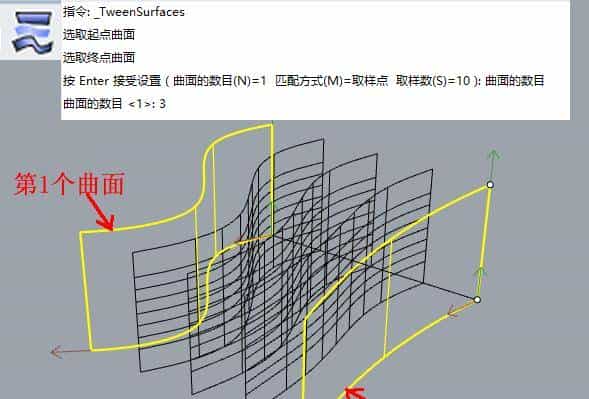

第15个：在两个曲面之间建立均分曲面tweenSurfaces

在两个曲面之间均分，依据数目建立相应的曲面。

在两个曲面之间建立均分曲面

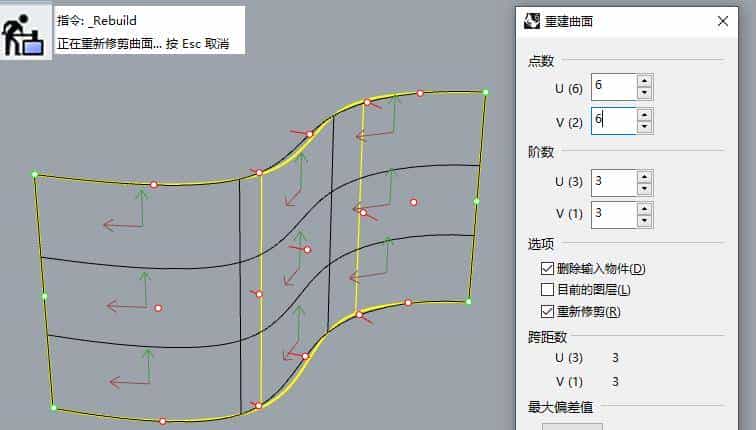

第16个：重建曲面rebuild和重建曲面的U或V方向的rebuildUV

这个指令是针对曲线和曲面都可以操作,重建过的曲面，控制点会明显增多，通过增多的控制点，可以更好的控制造型的变化。

重建曲面

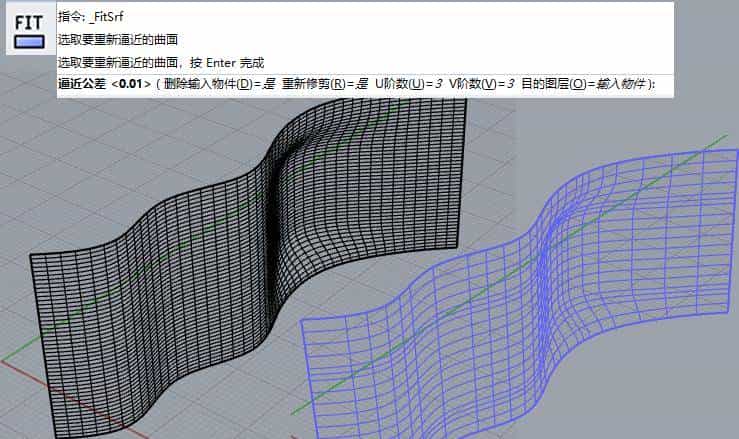

第17个： 以公差重新逼近曲面fitSrf

以公差逼近曲线的功能基本一样，将多个网格曲面，简化成以公差0.01为准的一个新曲面。

以公差重新逼近曲面

第18个:更改曲面阶数changeDegree

这个用来调整曲面阶数的，在工作中如果是3阶曲线拉出的曲面，基本上是不需要修改的。
