在工业数字化浪潮持续推进的背景下，传统 SCADA 系统已逐渐难以满足快速集成、轻量部署、智能扩展的现代工业场景需求。为解决多协议接入复杂、上位机二次开发难、远程管理弱等问题，我们团队基于 Node-RED 进行了深度魔改，打造出一款集协议接入、逻辑编排、组态可视化、远程控制于一体的轻量级 SCADA 平台解决方案。

一、为什么选择魔改 Node-RED？

原生 Node-RED 是一款开源的可视化流程编排工具，广泛应用于物联网和智能家居场景。但其在工业控制中的应用存在如下短板：

• 缺少组态画面与 HMI 能力
• 工业协议支持弱（Modbus/OPCUA 等）
• 流程逻辑缺乏状态机制，难以描述复杂工艺
• 无用户/权限系统，难以部署到生产现场
• 免安装无需安装NODEJS环境，单独EXE程序双击就可以运行

因此，我们对其进行了以下关键能力增强：

⚙️ 二、魔改点亮点汇总

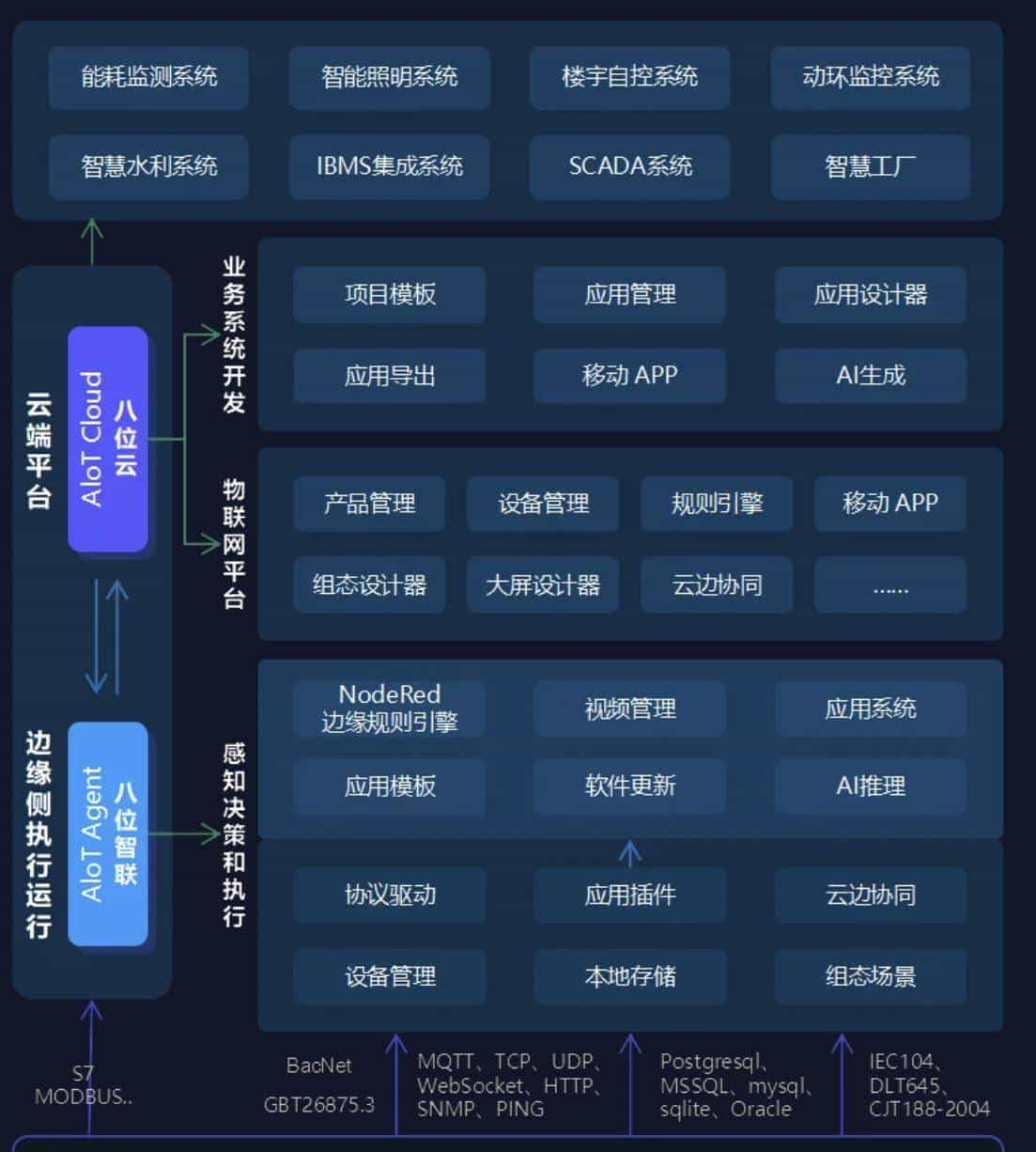

️ 三、架构图（简化版）

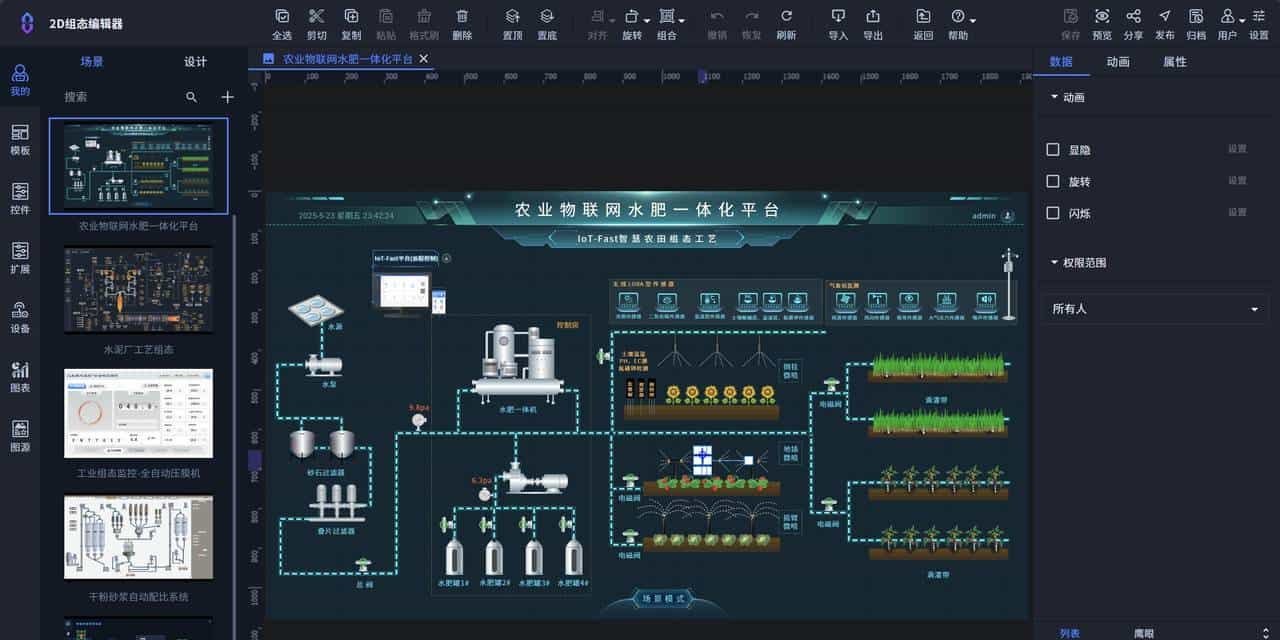

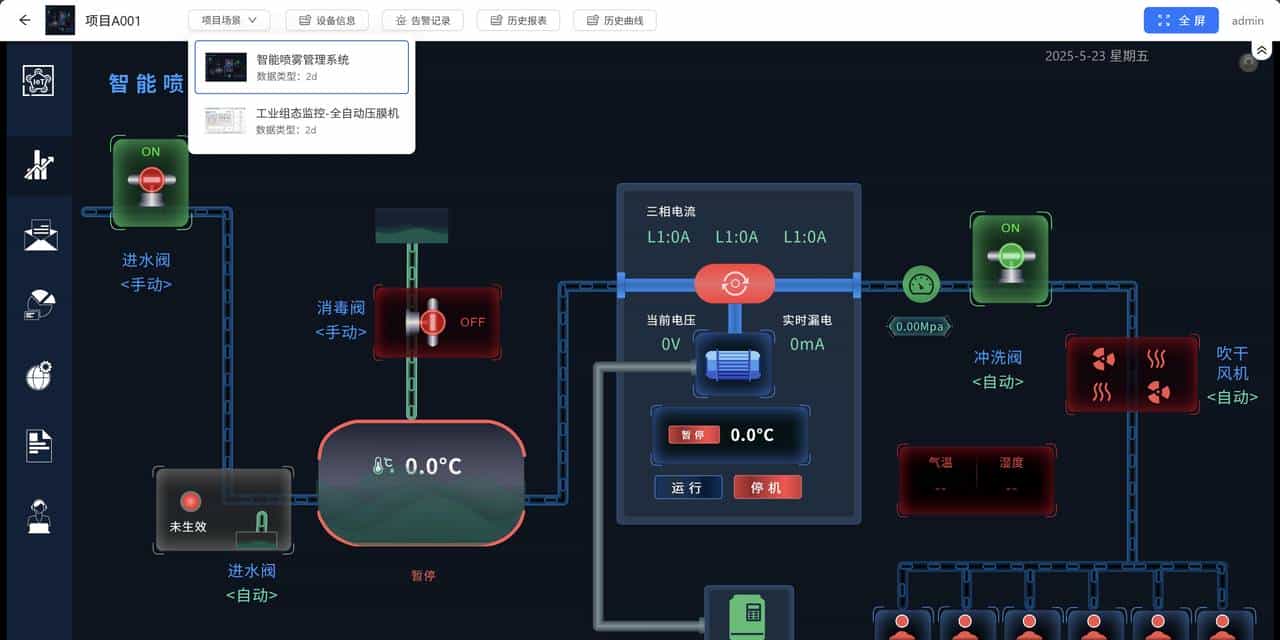

四、可配置的 SCADA 组态功能

我们的平台内嵌了一套完整的可视化组态引擎，支持：

• 拖拽式画面设计：支持仪表、动画、实时曲线、报警指示等控件
• 数据绑定：支持绑定设备变量、流转值、计算结果
• 状态动画：设备运行、停机、报警等状态可视化表现
• 多画面导航：支持项目结构化、画面跳转、看板式展示

可应用于 智慧工厂、能源管理、水务系统、产线看板、设备监控 等多种场景。

五、典型应用案例

✅ 智慧空调节能系统

通过魔改 Node-RED 快速集成空调主控系统，实时采集运行状态，依据规则动态调控压缩机和冷却泵，显著降低能耗。

✅ 边缘网关 SCADA 集成

在 ARM 平台网关中嵌入魔改系统，实现本地数据采集、处理与报警，支持离线自治与远程同步，具备断网可控能力。

✅ 多协议车间数据汇聚平台

部署在车间一体机中，实现 Modbus、串口定制协议设备统一接入，可视化界面直观展示各工位状态与报警。

✨ 六、优势对比（与传统 SCADA）

七、总结

魔改 Node-RED 不只是可视化编排，更是我们构建工业 SCADA 系统的底层核心平台。它轻量、高扩展、协议灵活，正逐步替代传统封闭SCADA系统，助力构建新时代工业智能化中台。
