LTU低压分支监控终端快速确定低压故障信息和故障原因并上传主站

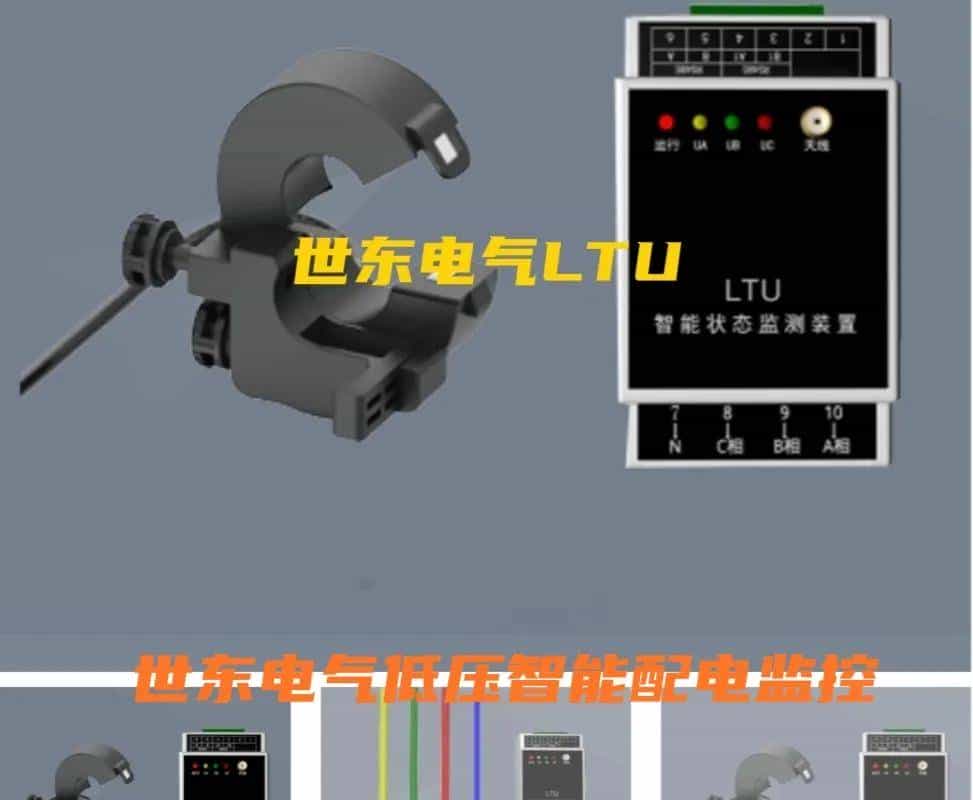

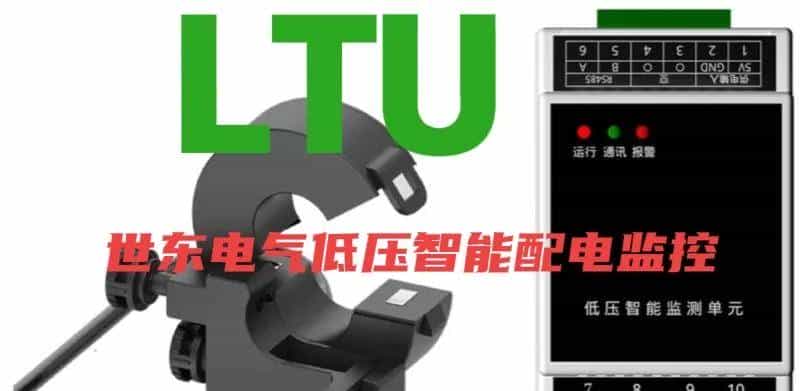

一、世东电气LTU智能低压分路监测终端概述：

☞其位于低功耗的32位单片机与最新广域物联网通信技术的LoRa方案，能快速确定低压故障信息和故障缘由，其在线监测功能可以完成电压、电流、有功功率、无功功率、视在功率以及实时温度等信息的采集

☞集故障告警、监测、通讯等功能于一体，具有集成度高、配置灵活、不停电安装等特点

☞世东电气LTU智能低压分路监测终端可应用于配电低压供电系统，协助系统识别线路的故障类型并上报主站

☞可提供串行异步半双工RS485通讯口，标准Modbus RTU协议和DLT645-2007规约(自适),各种数据信息均可在通讯线路上传送，在一路总线上，可同时连接32个本装置

☞世东电气LTU智能低压分路监测终端支持不停电安装，导轨式安装

二、世东电气LTU智能低压分路监测终端主要采集：

➤三相电压、三相电流、有功、无功、视在功率及电缆的温度等遥测量

➤具备：三相过压、欠压、缺相、停复电、三相过流、三相过载、短路故障等事件检测，事件发生后及时上报

➤具备故障检测和指示功能，包括：三相短路、两相短路、接地、过流、失压故障检测与上报功能

三、世东电气LTU智能低压分路监测终端的通讯功能：

★ LoRa无线物联网通信、穿透性强，方便现场灵活组网

★ 可选2路本地RS485通讯，Modbus RTU协议与DLT645-2007规约自适应

★各种数据信息均可在通讯线路上传送，在一路总线上可以同时连接多达32个该装置

★通讯连接须使用带铜网的屏蔽双绞线，线径不小于0.75平方毫米。布线时，通讯线应远离强电电缆或其它强电场环境。组网时，推荐采用总线型网络连接方式，不提议采用星形或其它连接方式

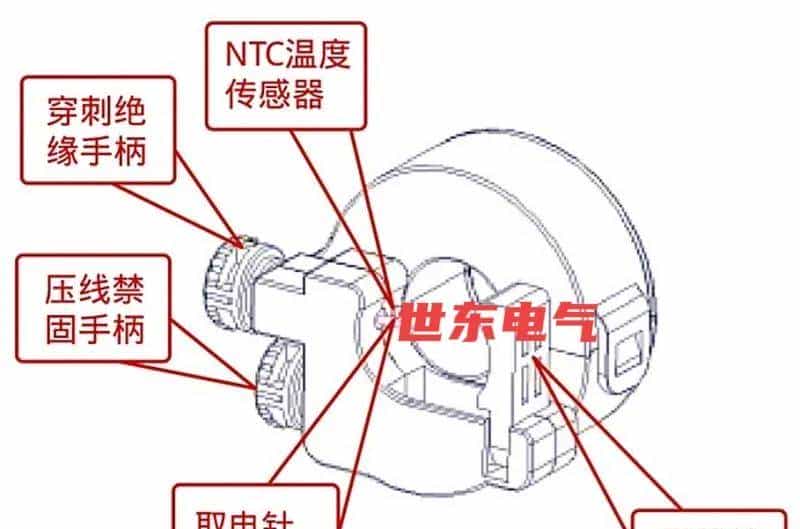

▲世东电气无源复合型感应取电传感器▲

四、世东电气LTU智能低压分路监测终端内置超级电容作为后备电源。当主电源故障时，超级电容能自动无缝投入，可维持上行通信模块正常工作至少3分钟，超级电容免维护

五、世东电气LTU智能低压分路监测终端的接线说明:

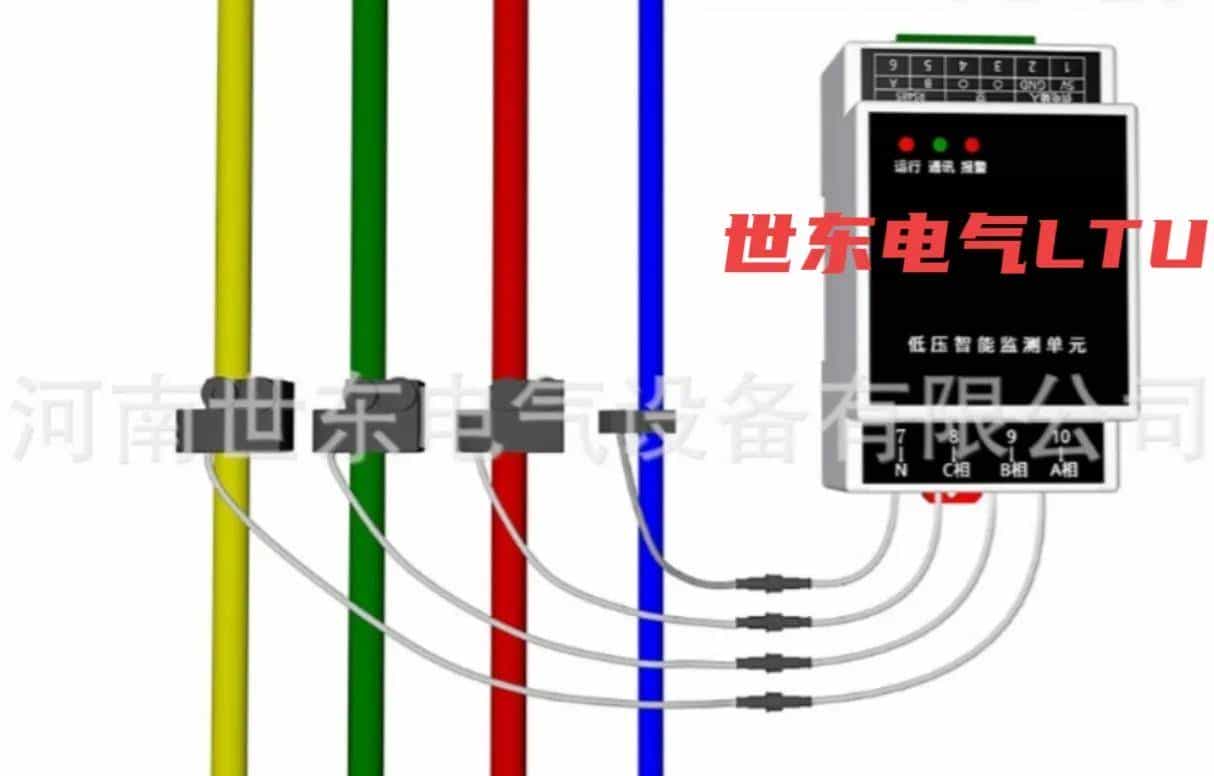

➤当互感器分别通过穿刺针接入A相电压、B相电压、C相电压、零线卡板穿刺针接入中心线时

➤此时装置面板上UA、UB、UC、运行指示灯亮(表明以正常取到三相电压信号)，同时A相、B相、C相穿刺互感器

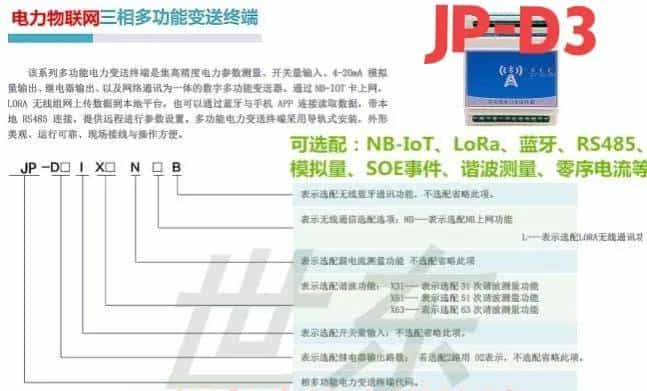

▲世东电气JP-D3三相变送终端▲
