三菱GX Works2软件与PLC的通信连接

对于初学三菱PLC的工控小白来说，三菱PLC软件如何通过通信线或网线进行连接，进行下载上传PLC程序及监控程序，的确 是会有所顾忌，是一个摸不着头脑不太敢下手的问题，生怕操作失误造成PLC系统瘫痪或其它故障，希望这篇文章对你们有所协助。

　　在这里主要讲一下GX Works2软件与三菱Q系列PLC Q03UDV CPU的通信连接，需要准备以下软硬件：　

　三菱GX Works2软件

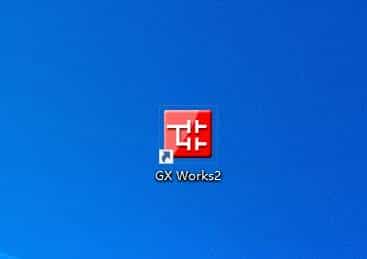

GX Works2编程软件

　网线及PLC编程电缆数据线（Mini口），如下图：

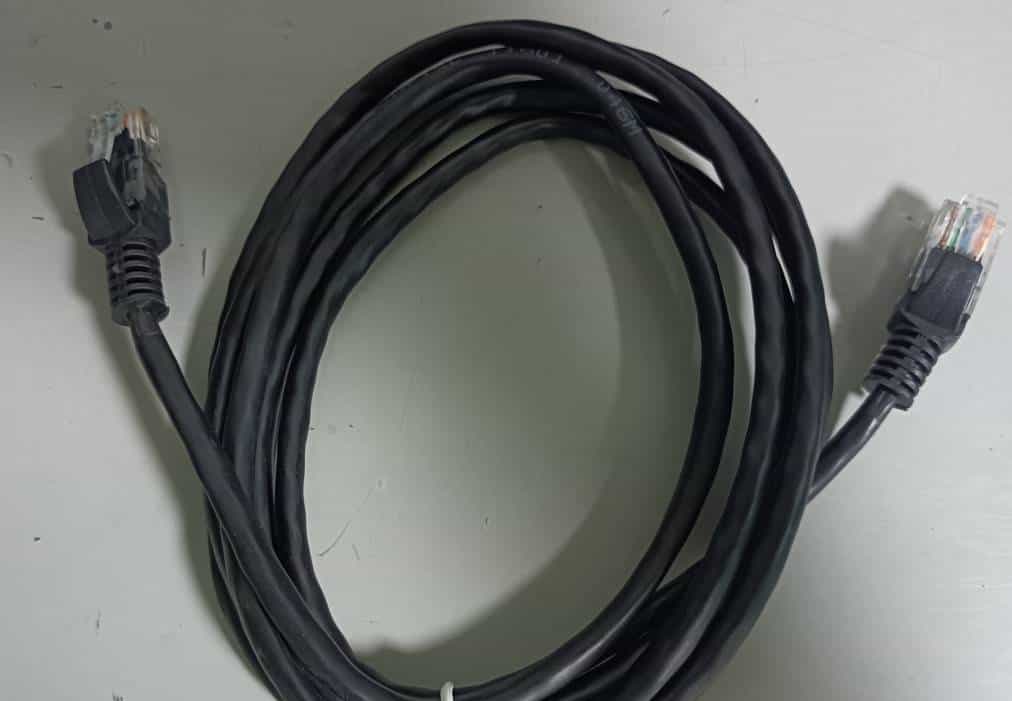

网线

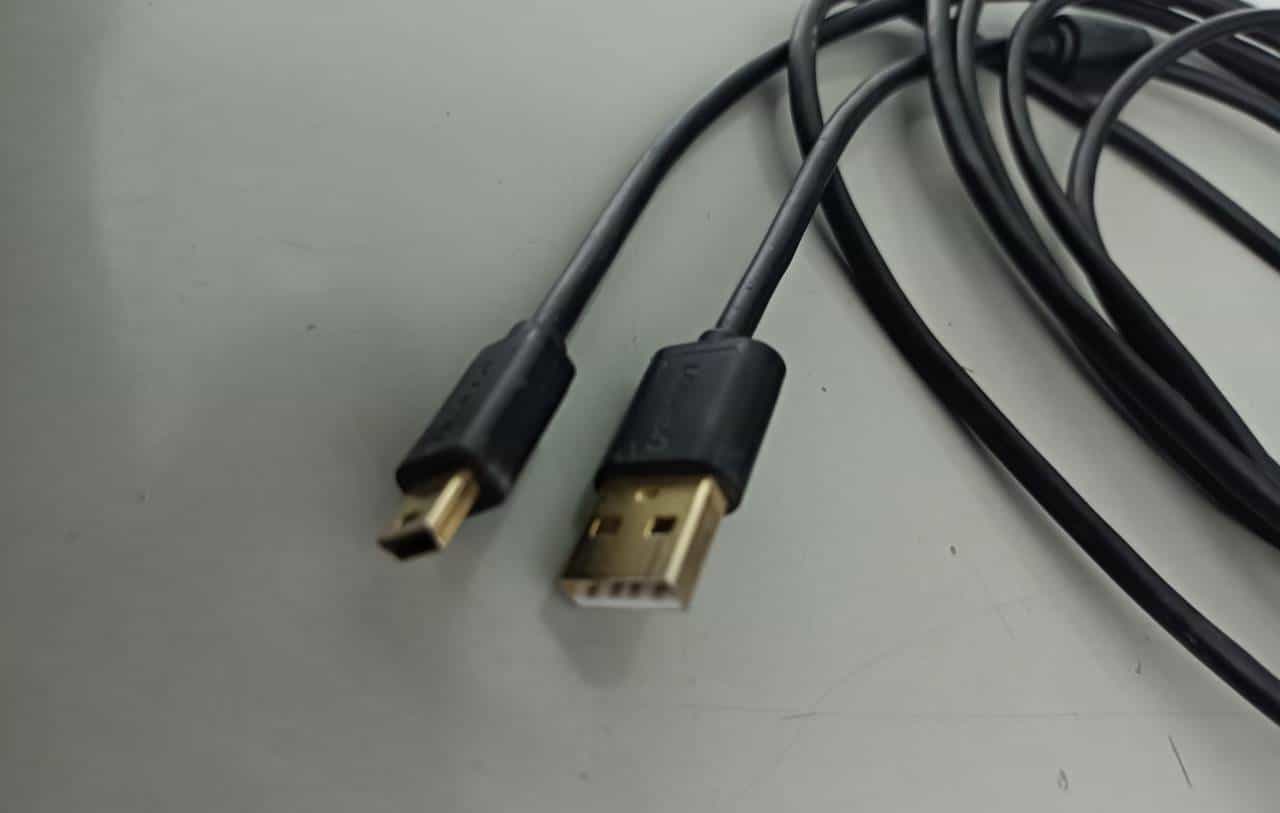

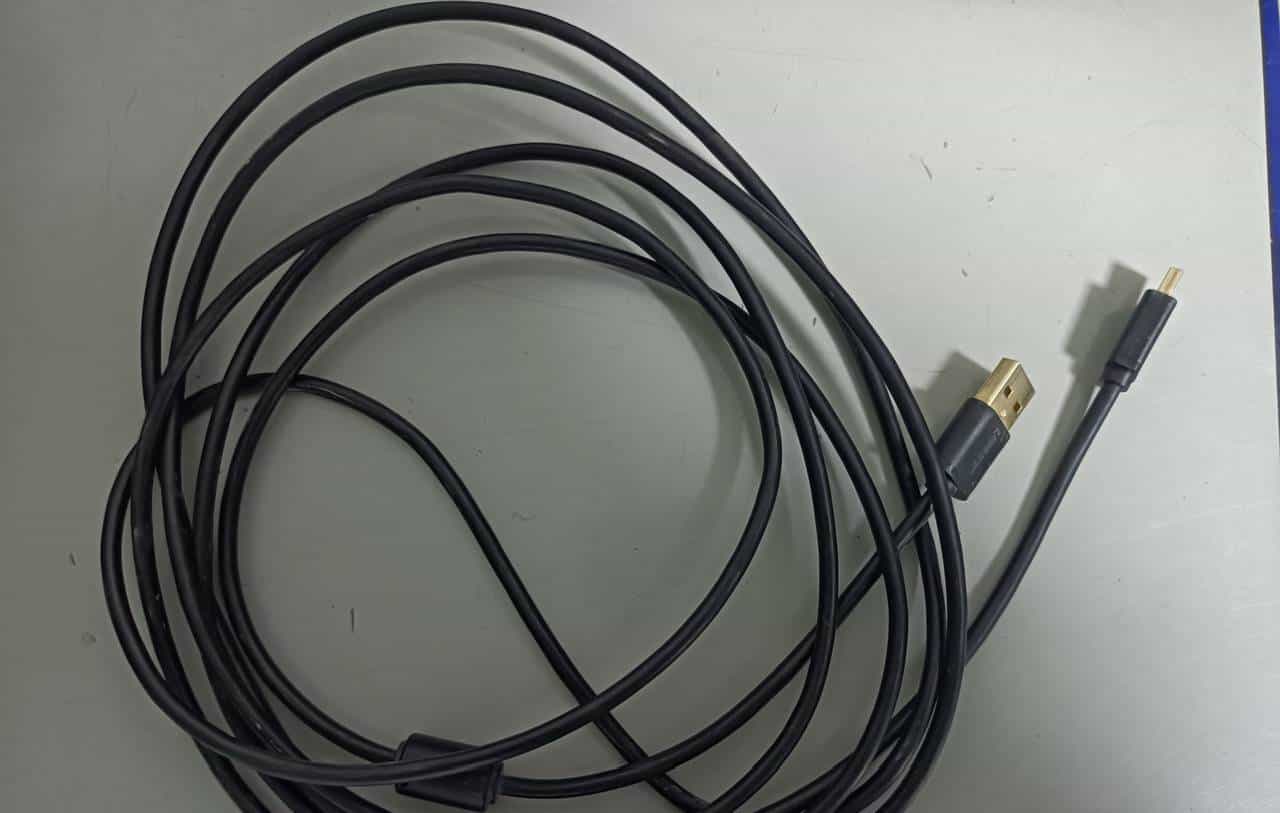

USBmini口通信线

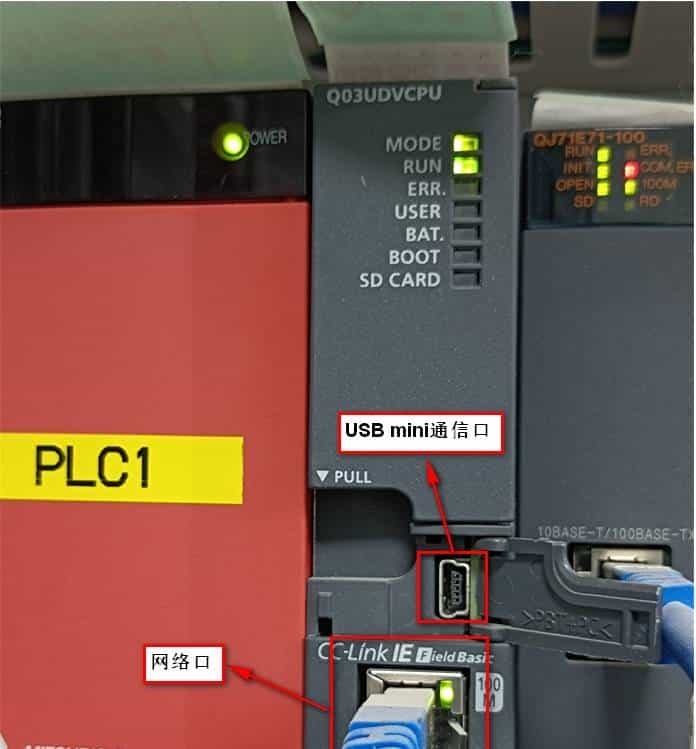

　三菱Q03UDV CPU模块上是有两个通信口的，一个是USB通信口，一个是网口

Q03UDVCPU模块

　一、我们先把硬件连接起来。

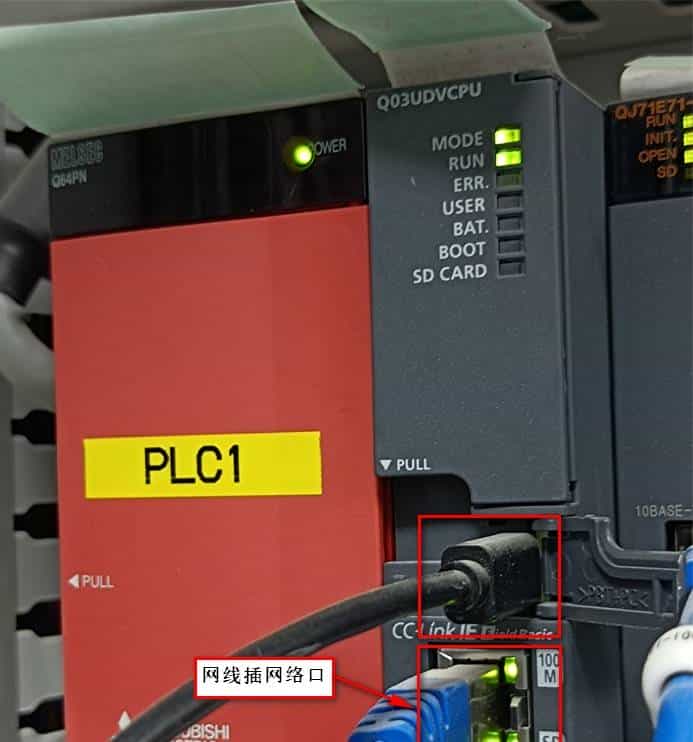

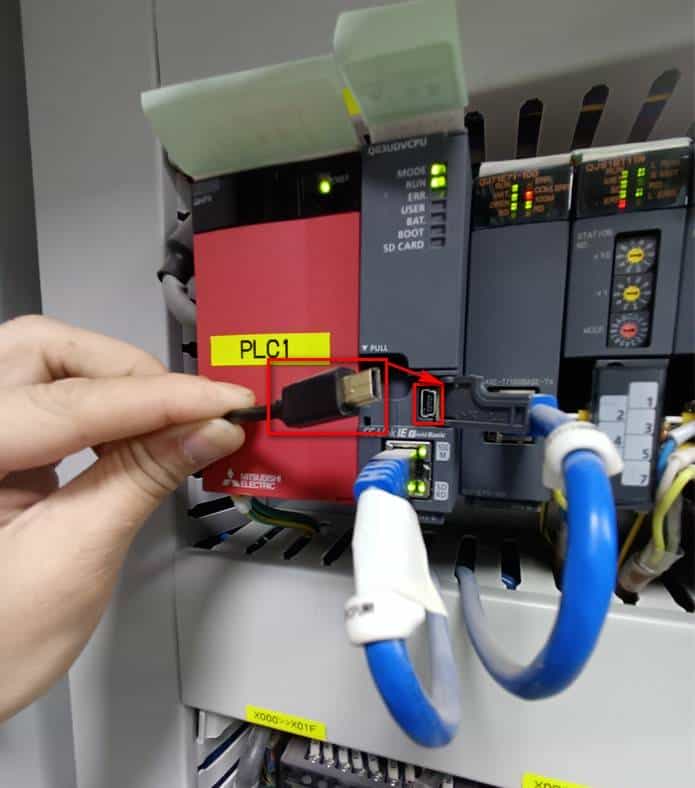

1、将USBmini口通信线的小口插在PLC上的USB通信口；网线插网络口。

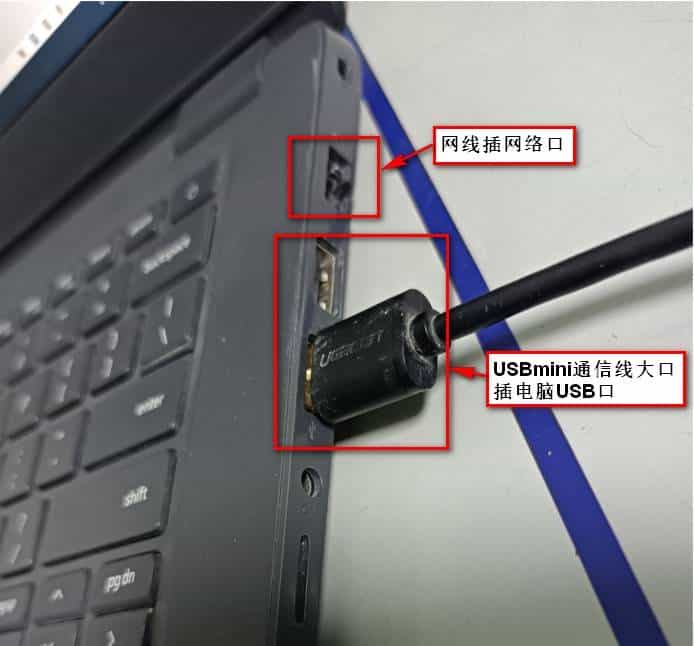

2、将USBmini口通信线的大口插在电脑USB口上，网线插电脑网络口。

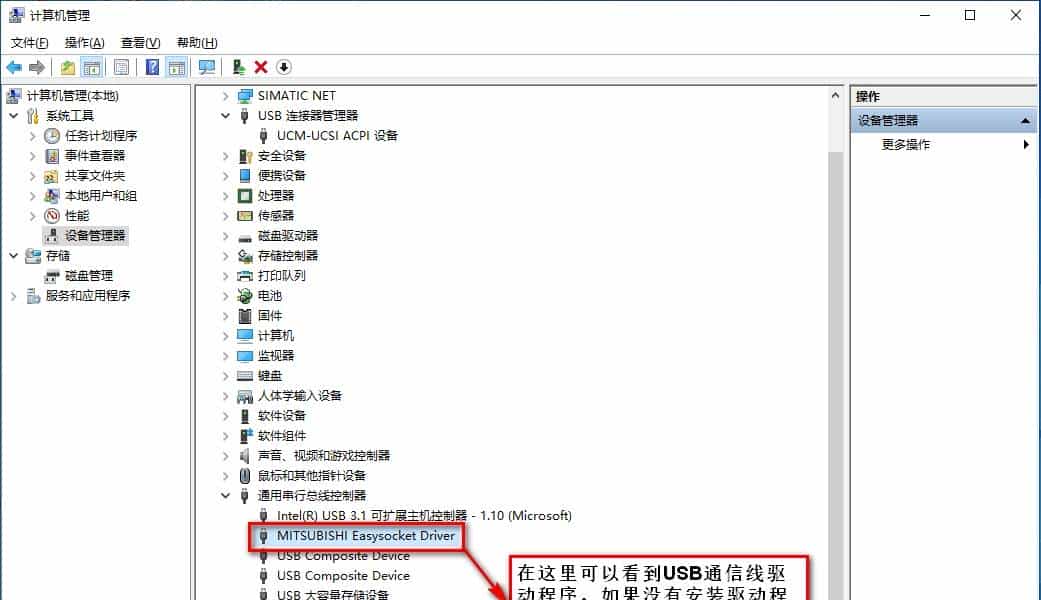

3、到此硬件连接完成，然后我们要确认一下USB通信线驱动程序有没有安装上，打开我的电脑—设备管理，点开“通用串行总线控制器”，查看如下图驱动程序有无安装。如果没安装驱动程序的话，是没办法进行通信连接的。

二、软件方面的设置

（一）使用USB通信线进行通信时的设置

1、新建一个工程，在导航栏点击“连接目标”。

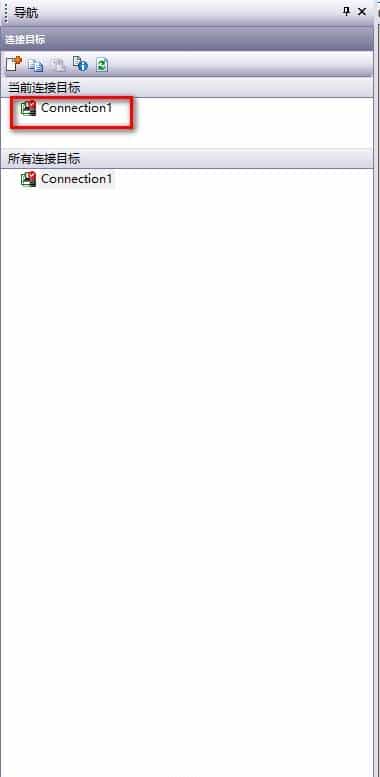

2、选择当前目标里的“Connection1”，双击它。

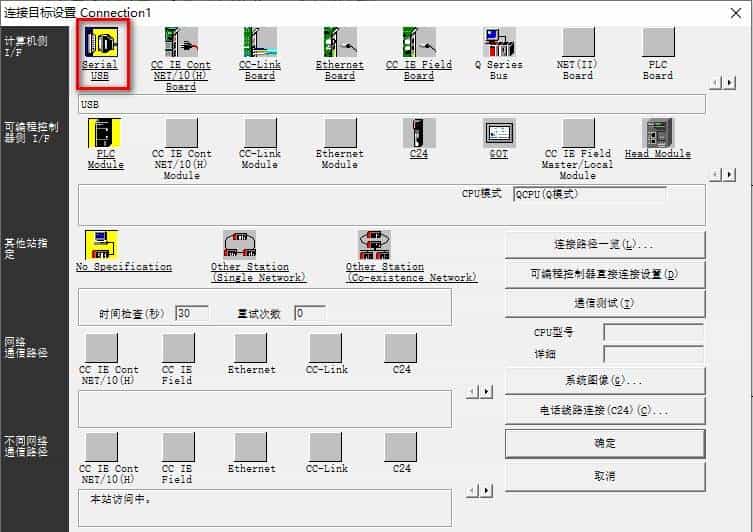

3、进入连接目标设置Connection1对话框，双击“SerialUSB”。

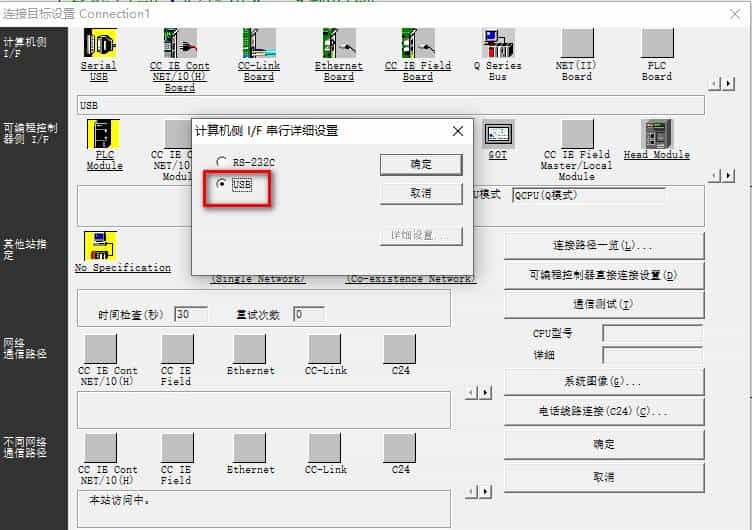

4、进入计算机侧I/F串行详细设置对话框，选择USB，点击确定键。

5、可编程控制器侧I/F和其他站制定按下图选择。

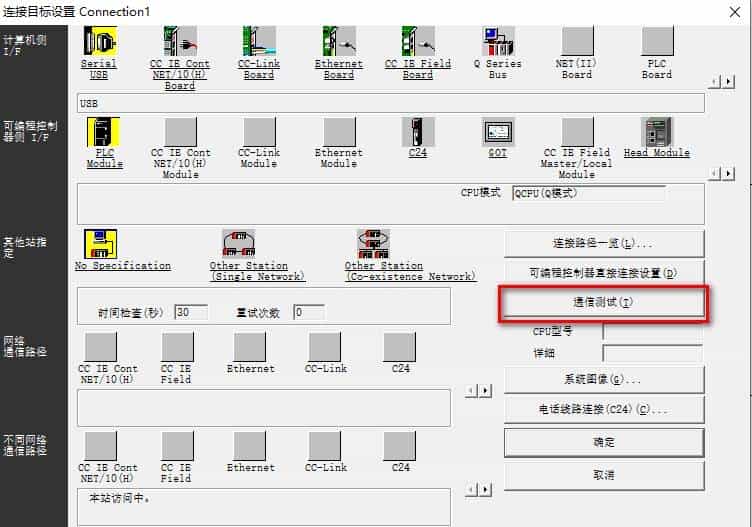

　6、点击“通信测试按钮”，进行通信连接测试。

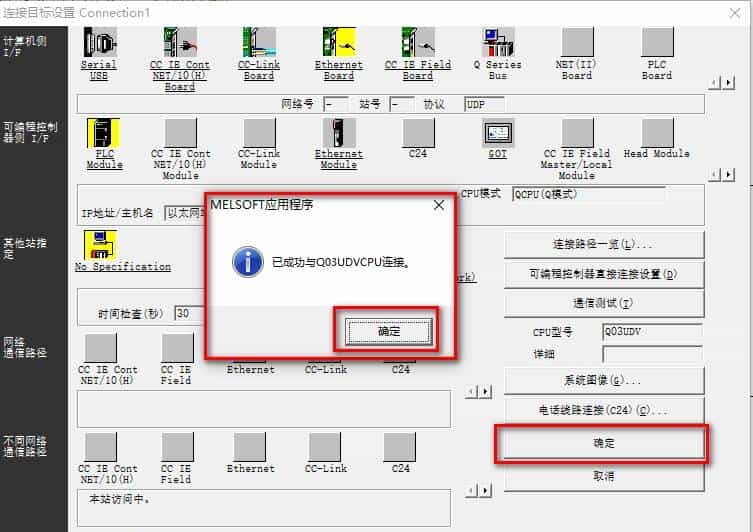

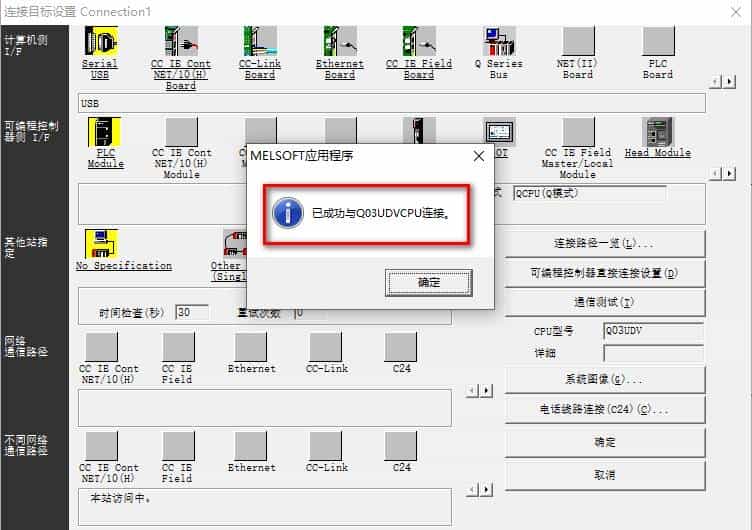

　7、连接成功，将提示“已成功与Q03UDVCPU连接”。

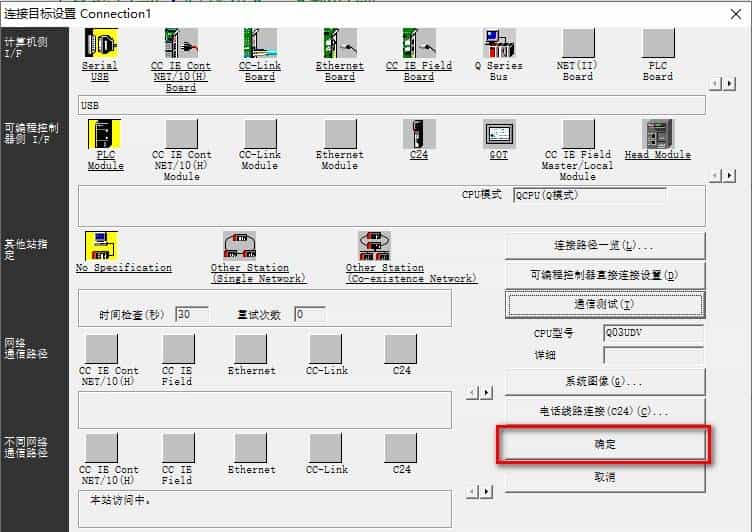

　8、点击“确定”按钮完成设置。至此我们就可以用USB通信线，进行PLC的上传下载和程序监控了。

（二）使用网络线进行通信时的设置：

　　在使用网络线进行PLC通信连接时，我们得先设置一下网络参数，然后使用USB通信线将参数下载到PLC里面，完成这一步才可以进行网络通信连接。

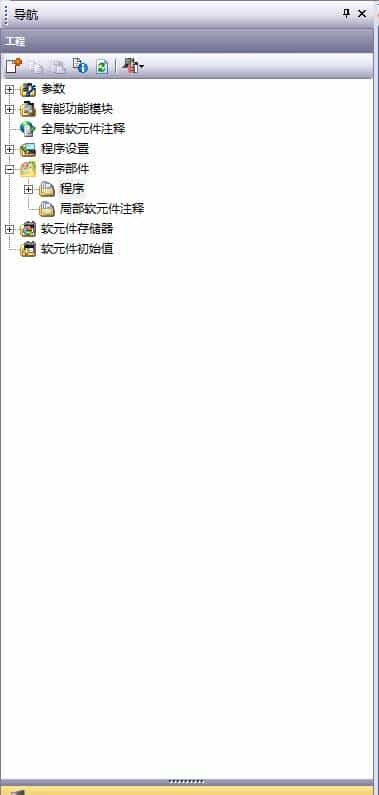

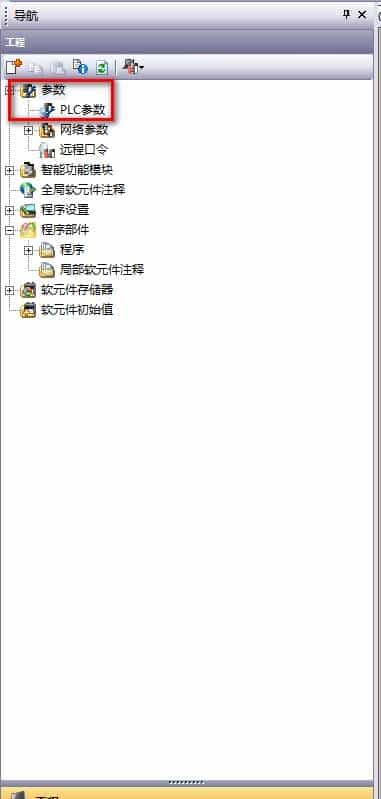

　1、在导航栏里，点开“参数”，双击“PLC参数设置”，进入Q参数设置对话框。

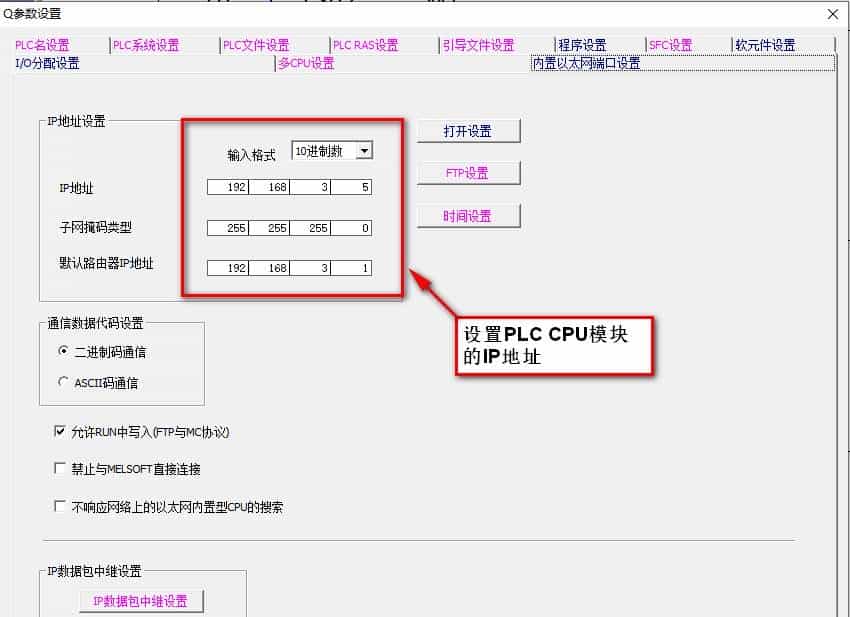

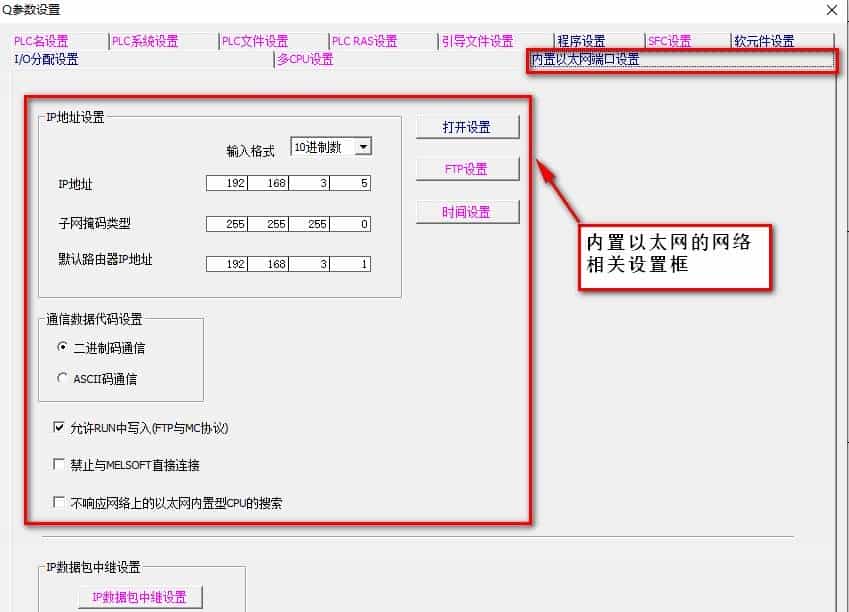

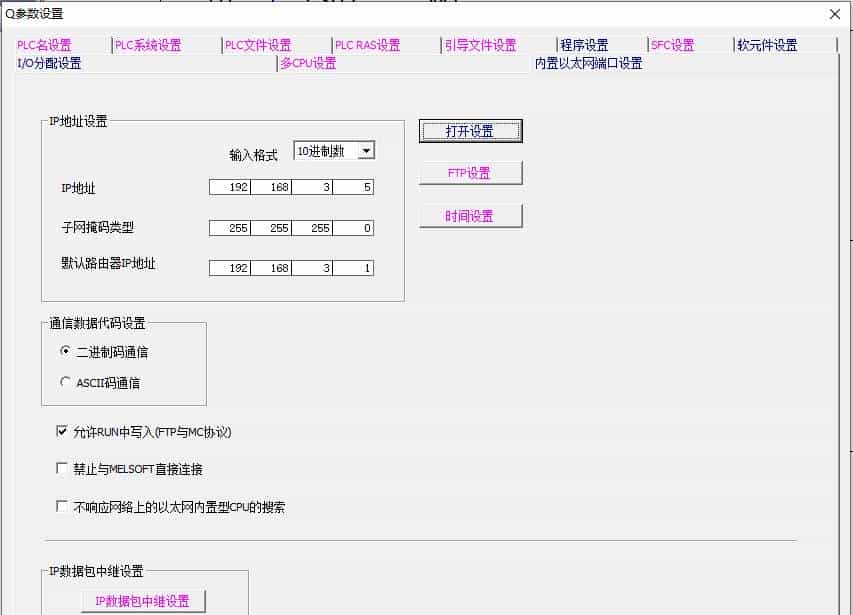

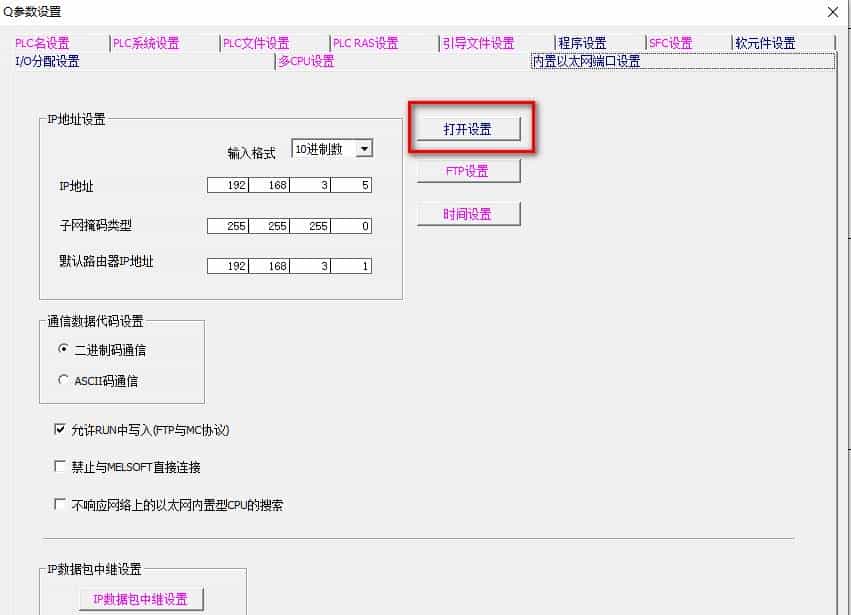

　　2、选择内置以太网端口设置，设置PLC的IP地址，（PLC的IP地址根据自己实际使用需要设置）如下图：

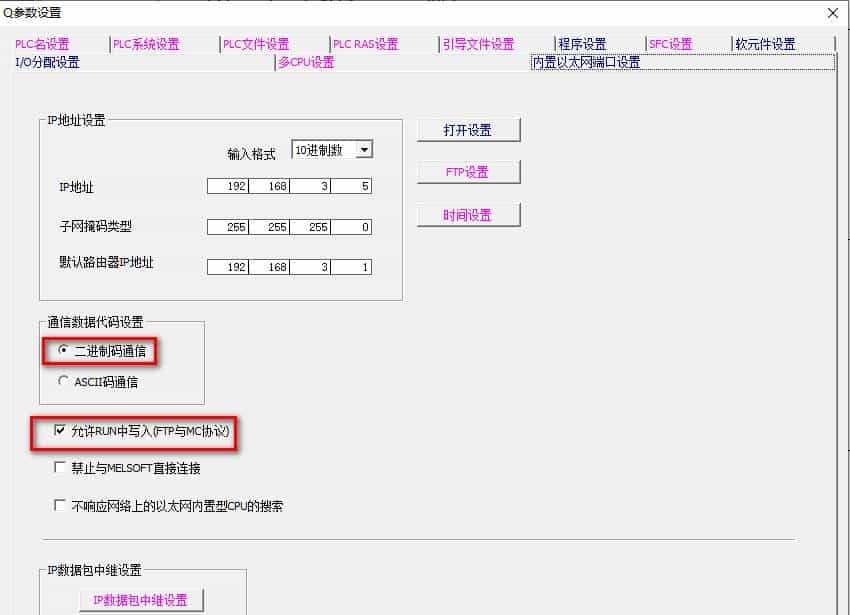

　　3、通信数据打码设置选择二进制码通信，勾选允许RUN中写入（FTP与MC协议）

　　4、点击“打开设置”键，进入内置以太网端口 打开设置。

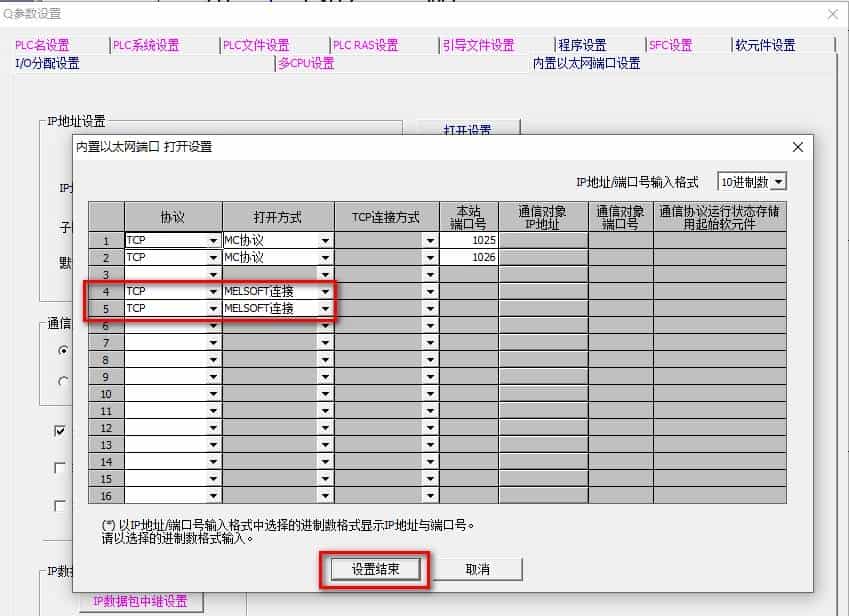

　　5、如下图设置：开通TCP协议，打开方式为MELSOFT连接，设置完点击“设置结束”按钮。

　　6、再次点击“设置结束”按钮，完成参数设置。

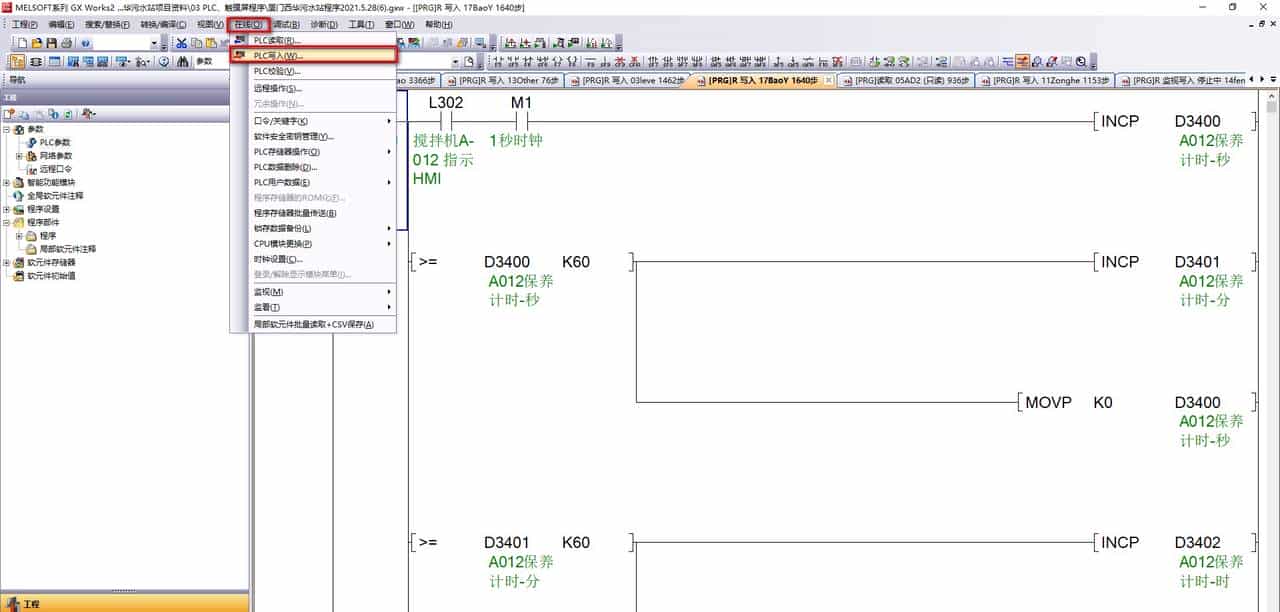

　　7、点击 在线—PLC写入。

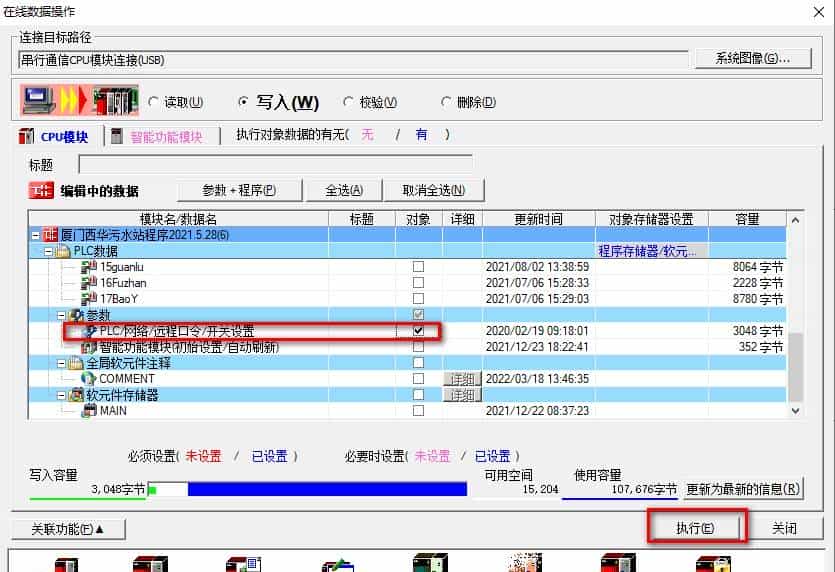

　　8、在“在线数据操作”对话框，勾选“PLC/网络/远程口令/开关设置”。点击执行按钮，将参数下载到PLC里。

　　9、完成这一步后，我们就可以通过网络线进行PLC通信连接了。第一先设置我们得电脑IP地址和PLC的IP地址在同一网段。

在电脑界面上，点击“网络和Internet设置”。

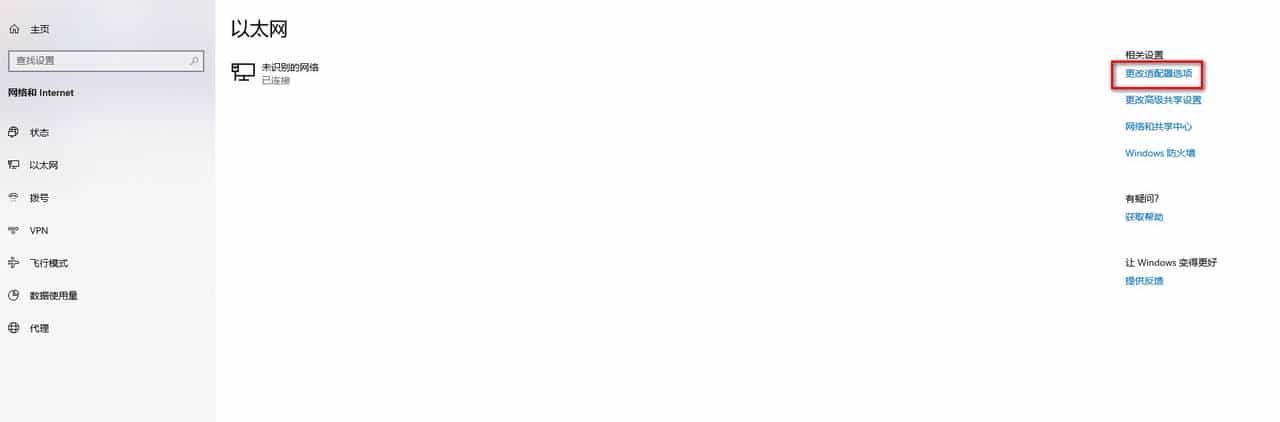

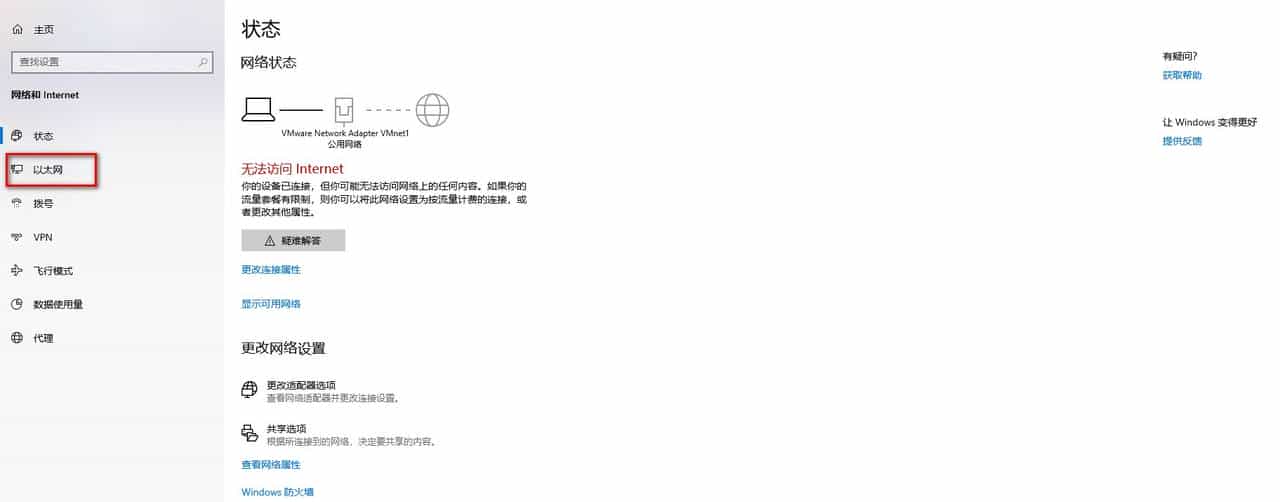

　　10、选择以太网，点击 更改适配器选项。

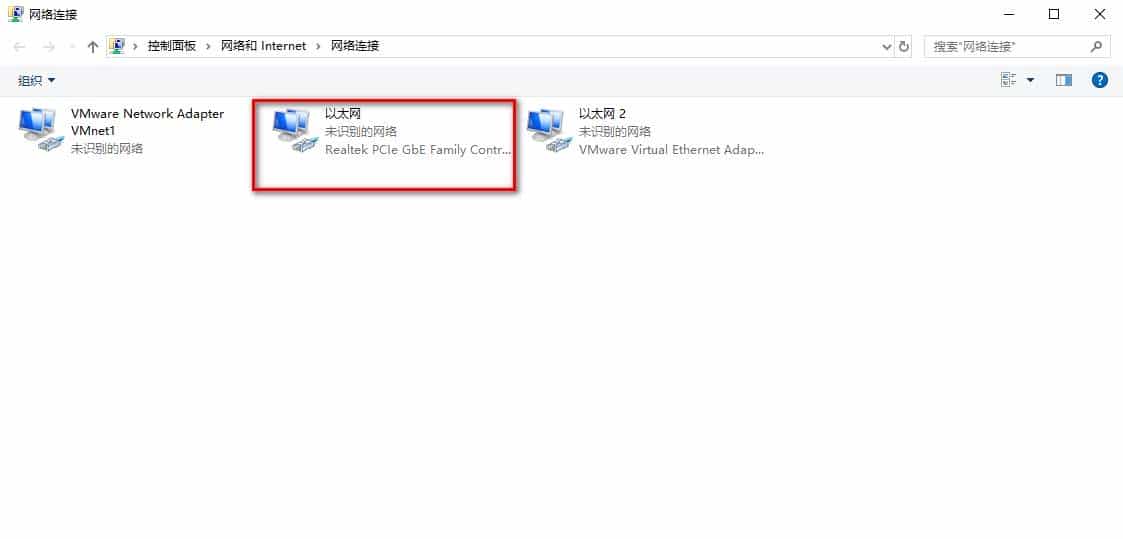

　　11、双击以太网图标。

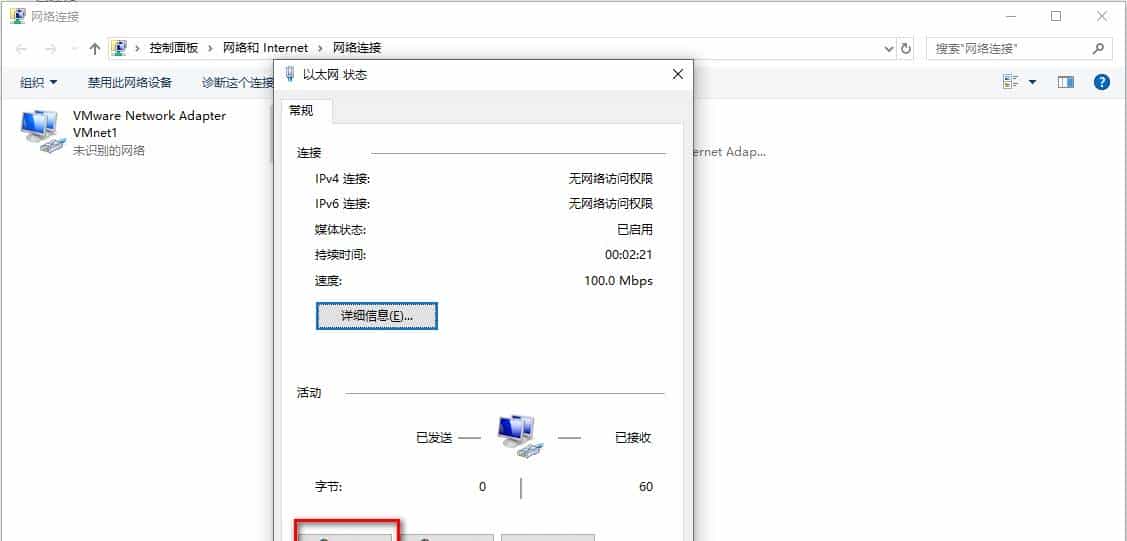

　　12、点击属性按钮。

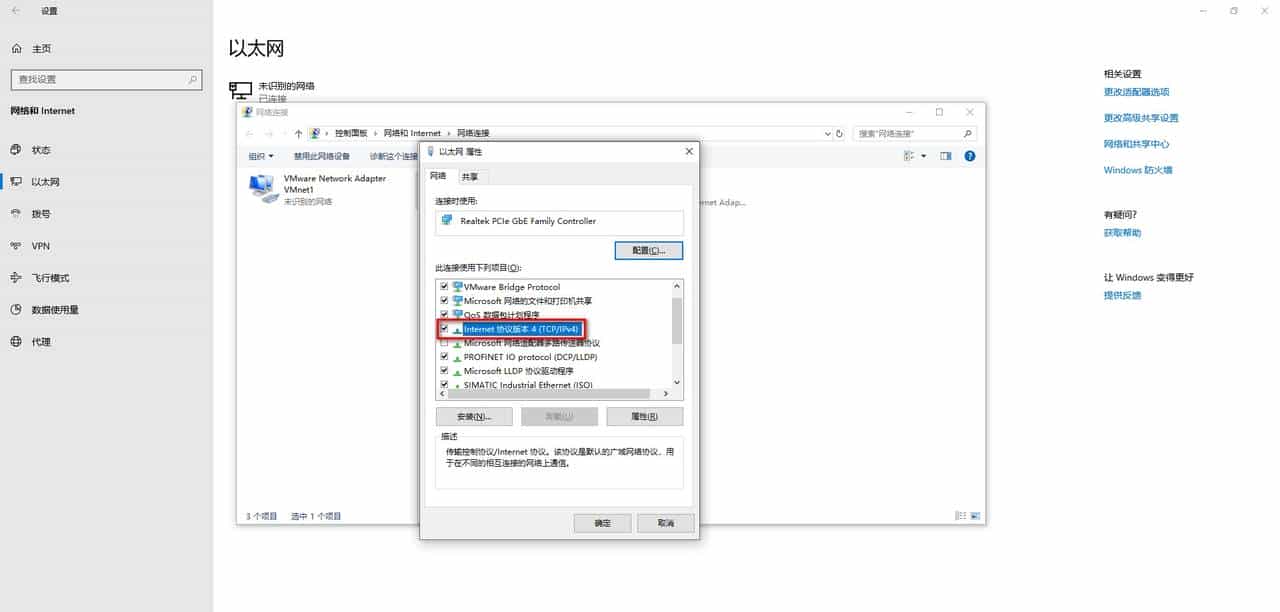

　　13、双击Internet协议版本4.

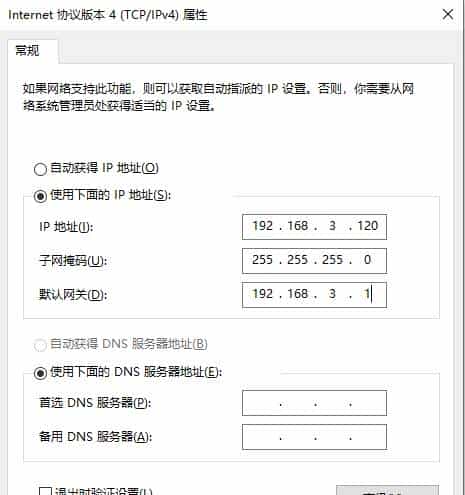

　　14、在Internet协议版本4对话框设置电脑IP，完成后点击确定按钮。如下图：

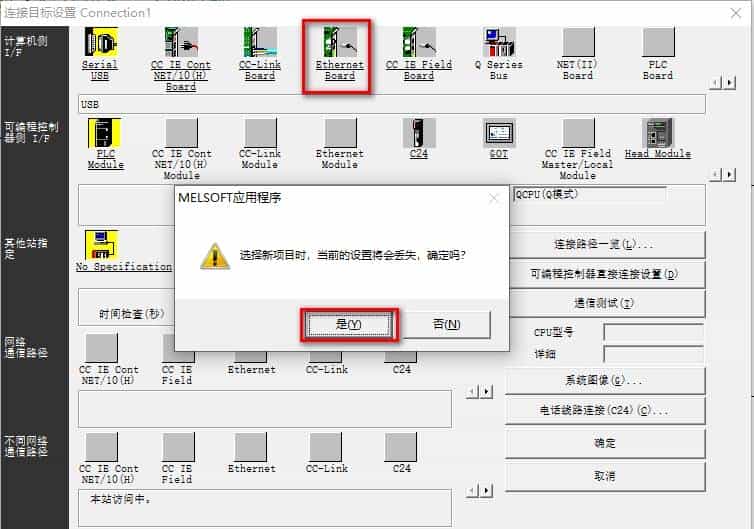

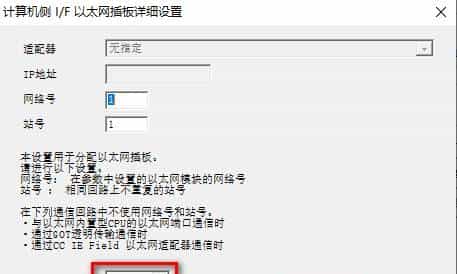

　　15、进入连接目标设置Connection1对话框，选择EthernetBoard，在谈出来的对话框选择“是”。

　　16、选择TCP协议，点击确定。

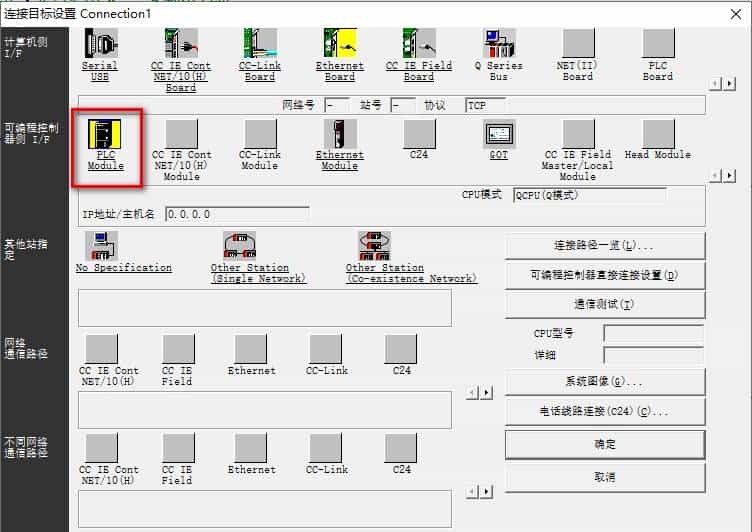

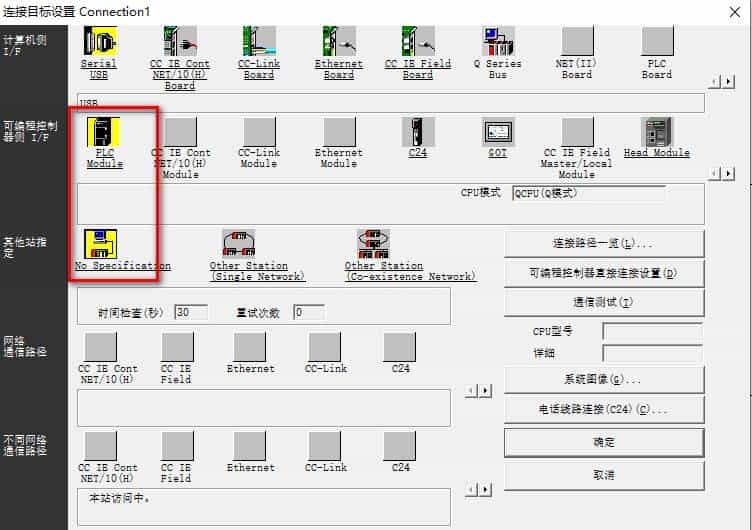

17、可编程控制侧IF双击PLC Module。

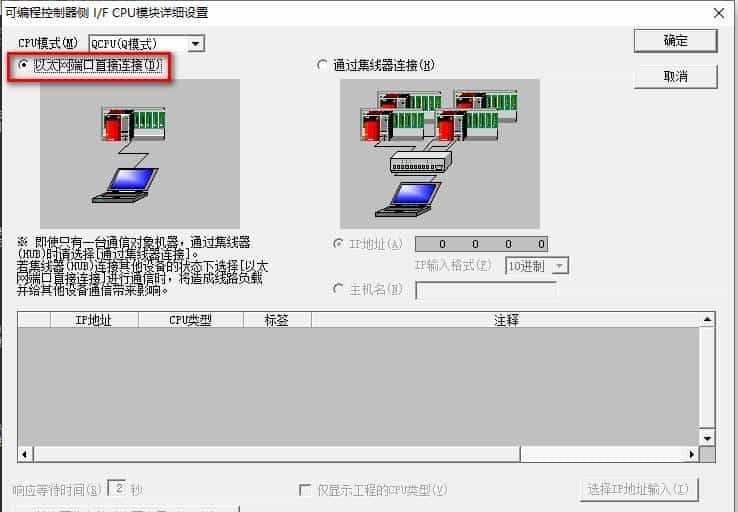

18、在可编程控制侧IF CPU模块详细设置对话框，选择以太网端口直接连接，点击确定按钮。

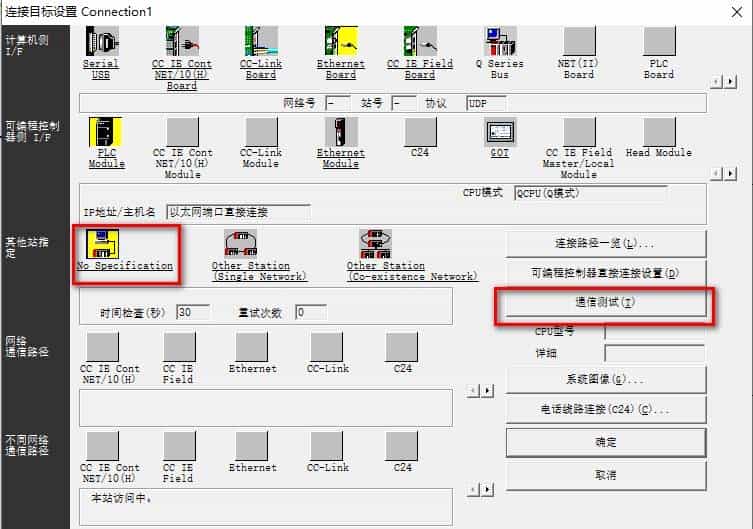

19、其它站制定选择No Specification后，点击通信测试按钮。

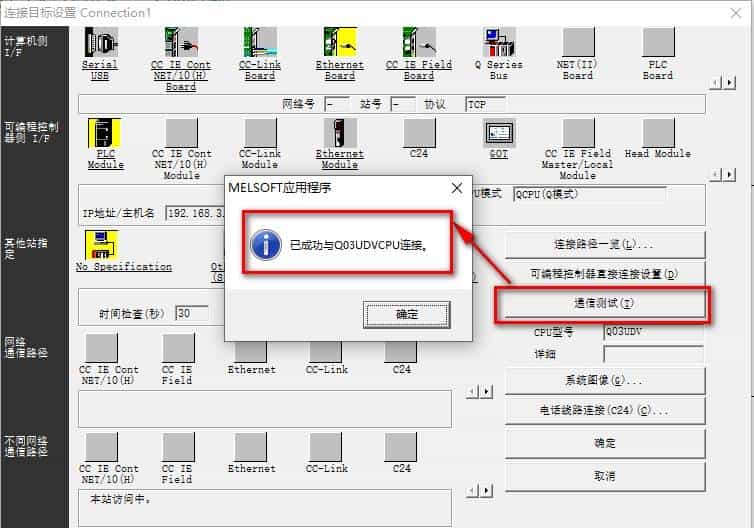

20、通信连接成功后将如下图所示，然后点击确定，完成通信连接设定。

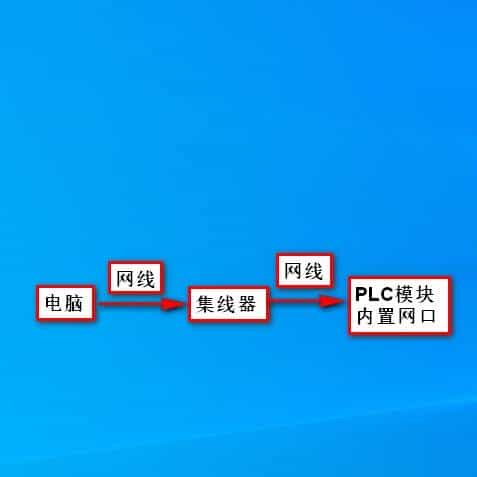

我们有时候会将PLC网络通过集线器和电脑进行连接，这个时候我们需要进行以下设置步骤。

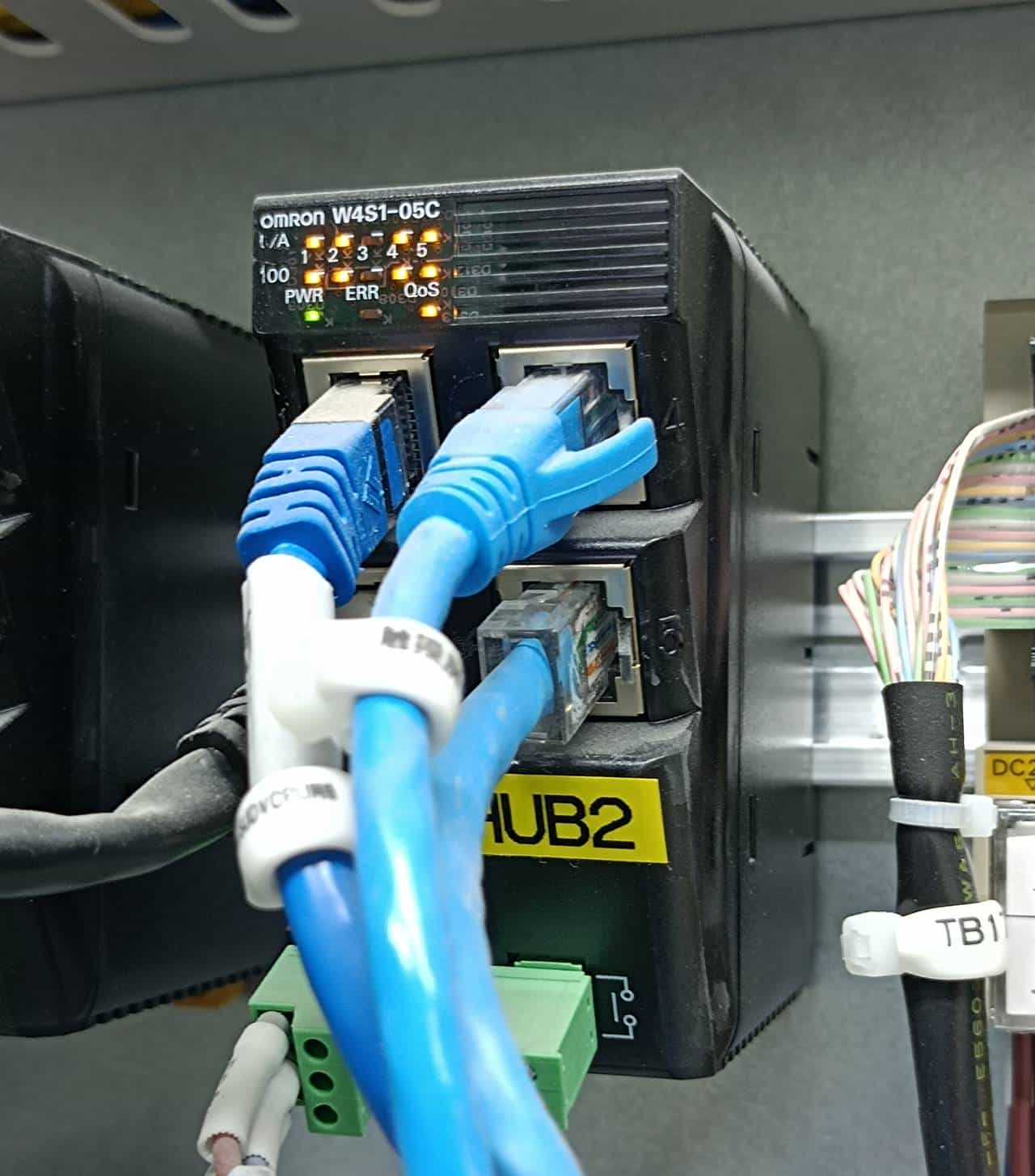

网络集线器，作用是：通过它可以连接多个设备

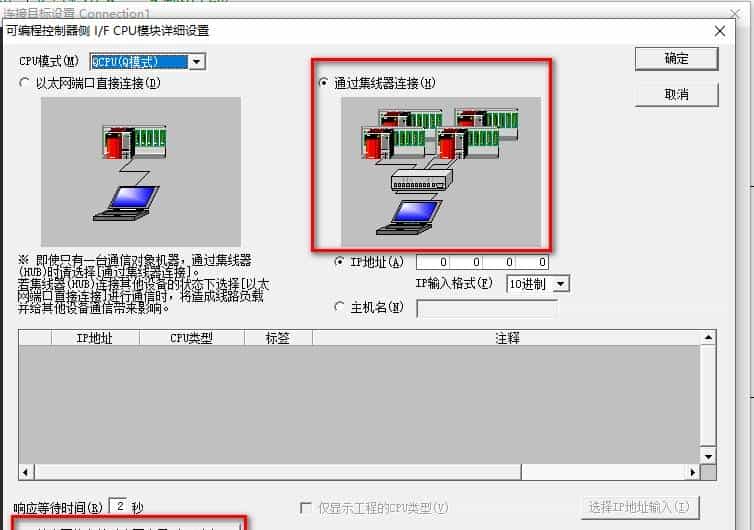

　　1、 重复步骤15-17，在可编程控制侧IF CPU模块详细设置对话框，选择通过集线器连接，然后点击“搜索网络上的以太网内置型CPU”按钮。

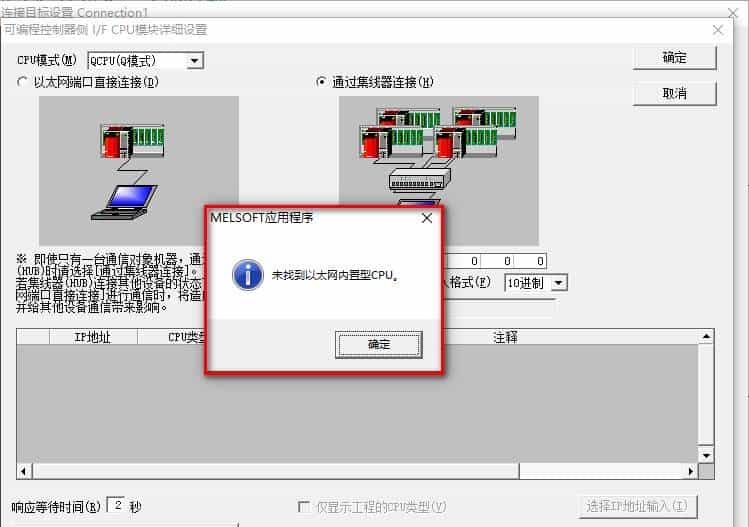

　　2、如果设置有问题会提示 未找到以太网内置型 CPU对话框。

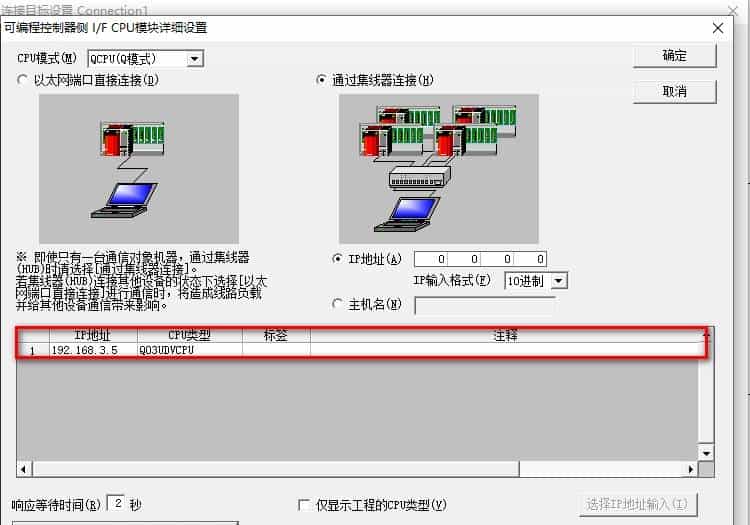

设置没问题，通信连上了，选中红框处IP，如下图所示：

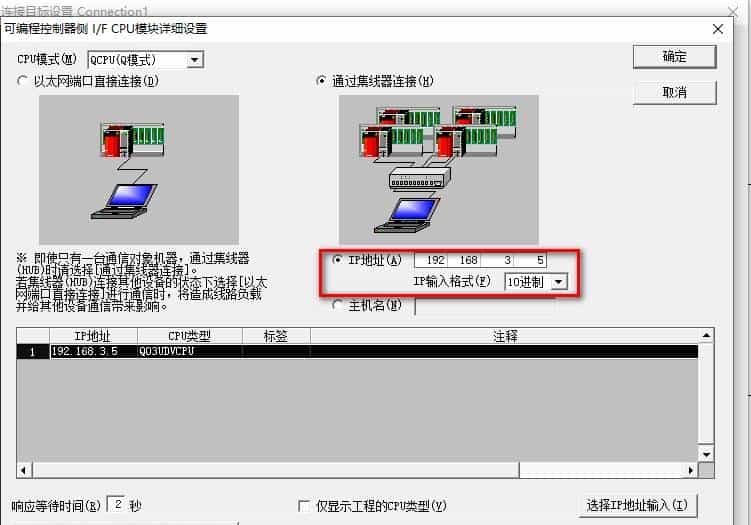

　　3、IP地址在这个位置显示出来。

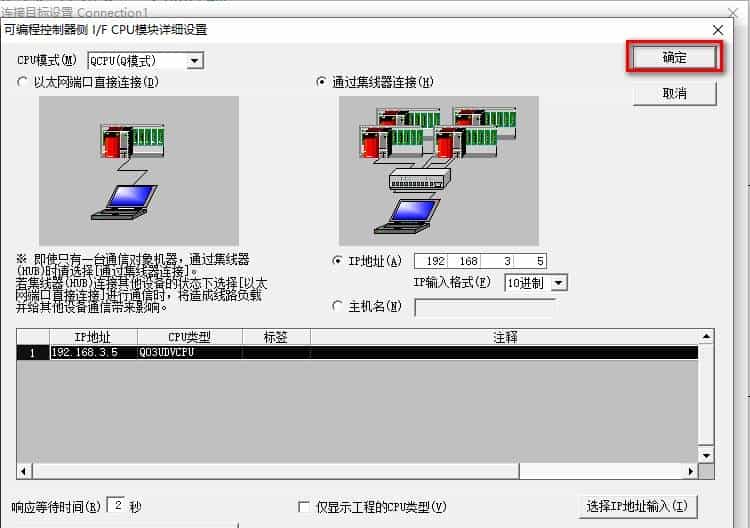

　　4、点击确定按钮完成设置。

　　5、点击通信测试按钮，进行通信测试。

　　6、点击确定按钮完成设置，至此通信连接完成。

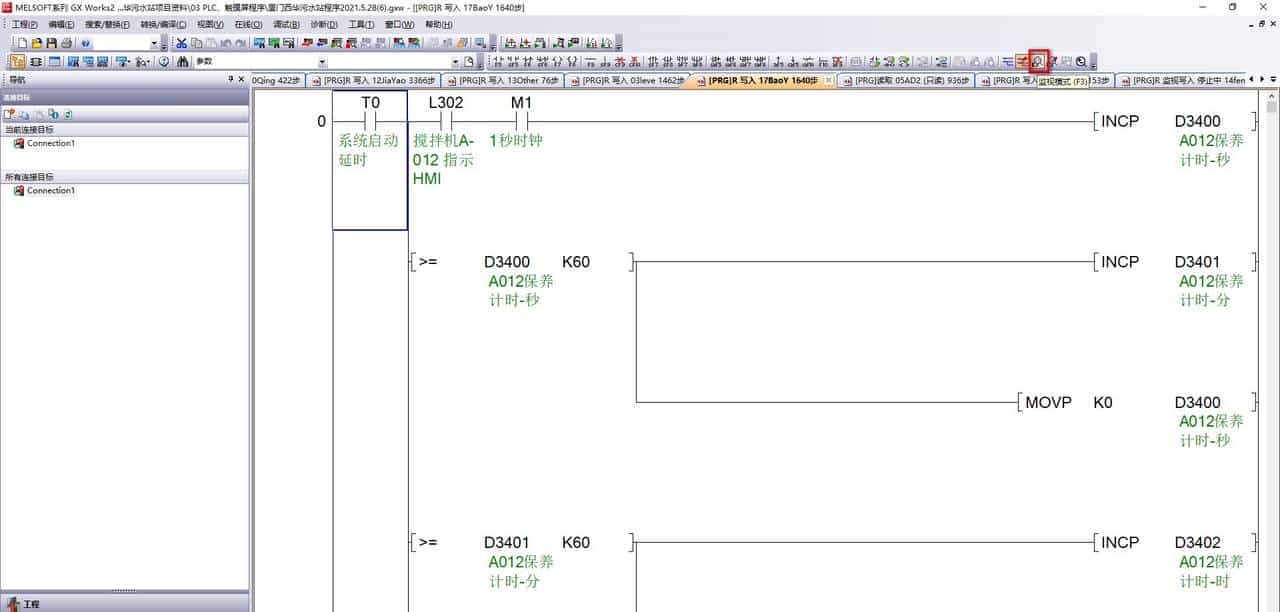

我们在完成USB通信线和网络通信的连接设定后，可以测试一下和PLC通信连接。点击监视模式

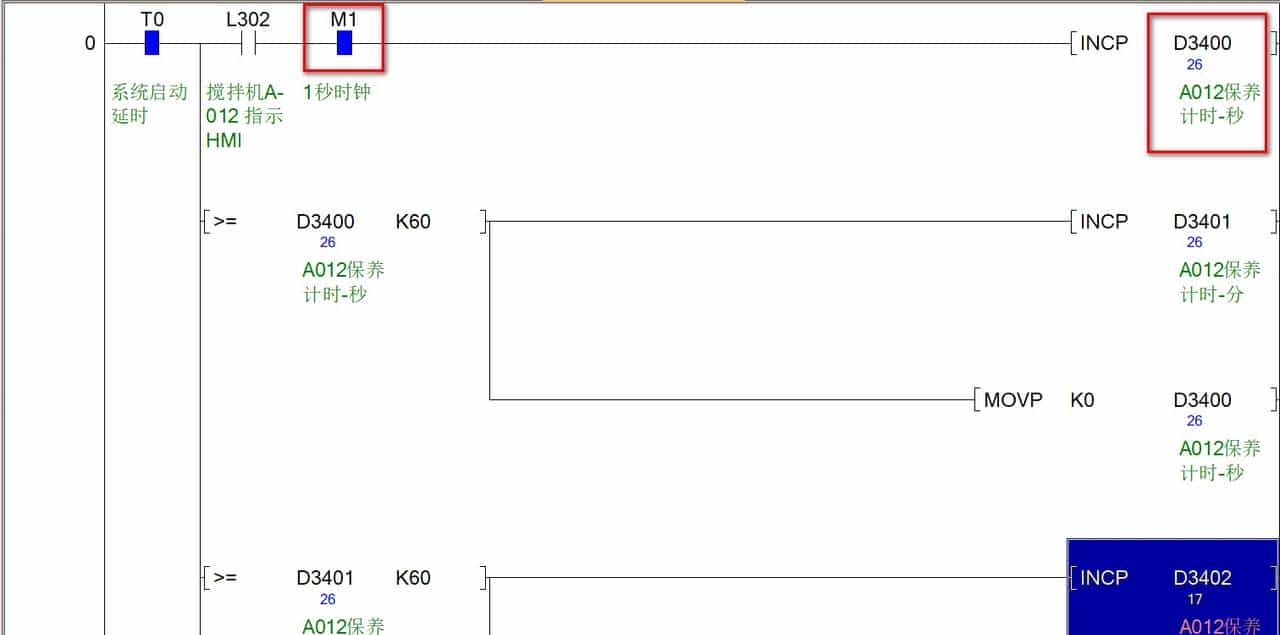

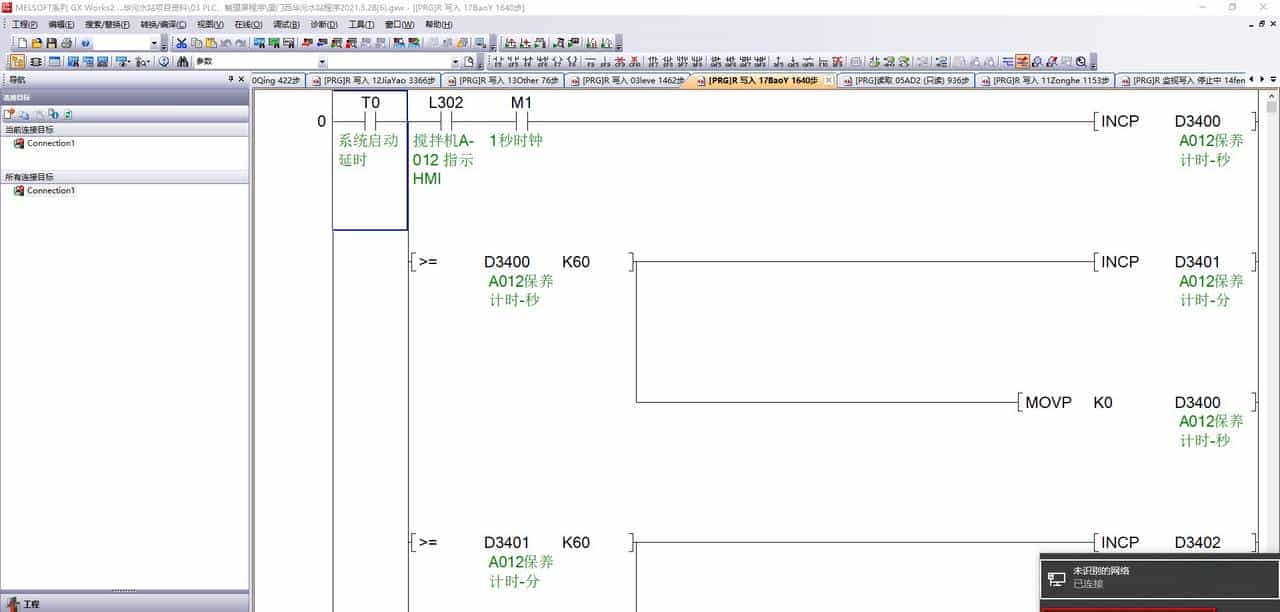

连接上时，我们就能监控PLC程序了，如下图所示：
