“我将为您带来UL2468并排线全面深入的解析，涵盖其定义、结构、性能参数、及质量鉴别等方面。”

胜牌工业线缆品质负责人 高 明 付

本文将从多个维度深入剖析UL2468并排线的定义、命名规则、结构特点、性能参数、应用场景及质量鉴定方法，旨在为采购人员、工程师、技术人员提供权威、实用的选型与检测指南。

一、引言：UL2468并排线的行业地位

随着2025年全球电子制造业向智能化、小型化方向加速发展，智能家居、新能源汽车、工业自动化等领域对高密度、高性能内部连接线的需求显著上升。UL2468并排线因其符合UL安全认证、具备良好的柔韧性和布线灵活性，成为消费电子（如显示设备、LED照明）和工业控制系统中的主流线材之一。其高性价比和稳定性能，使其在全球电子连接解决方案中占据重大地位。

二、UL认证标准解析

UL认证是产品安全性的权威保障，UL2468并排线必须满足以下核心标准要求：

• 基础标准：

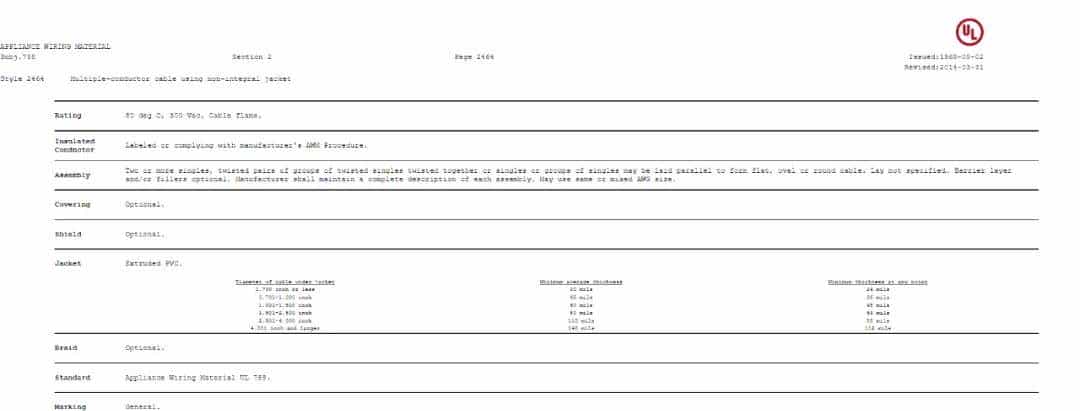

• UL 758-2022（电子线材标准）

UL 1581-2023（绝缘材料测试标准）

• 阻燃性能：

通过UL VW-1及CSA FT1垂直阻燃测试等级要求。

• 环保合规性：

符合RoHS指令，限制铅、镉、汞等有害物质使用

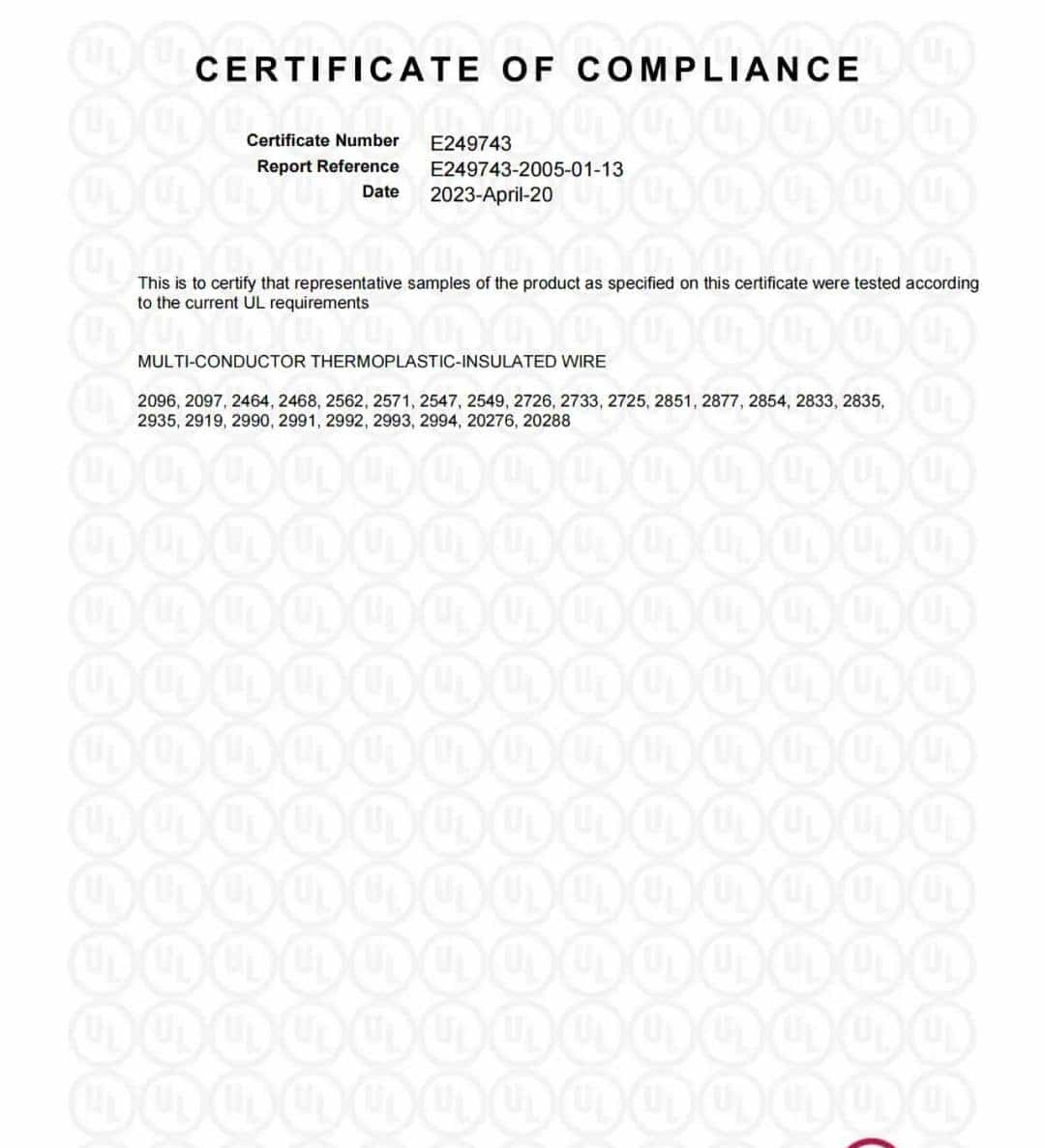

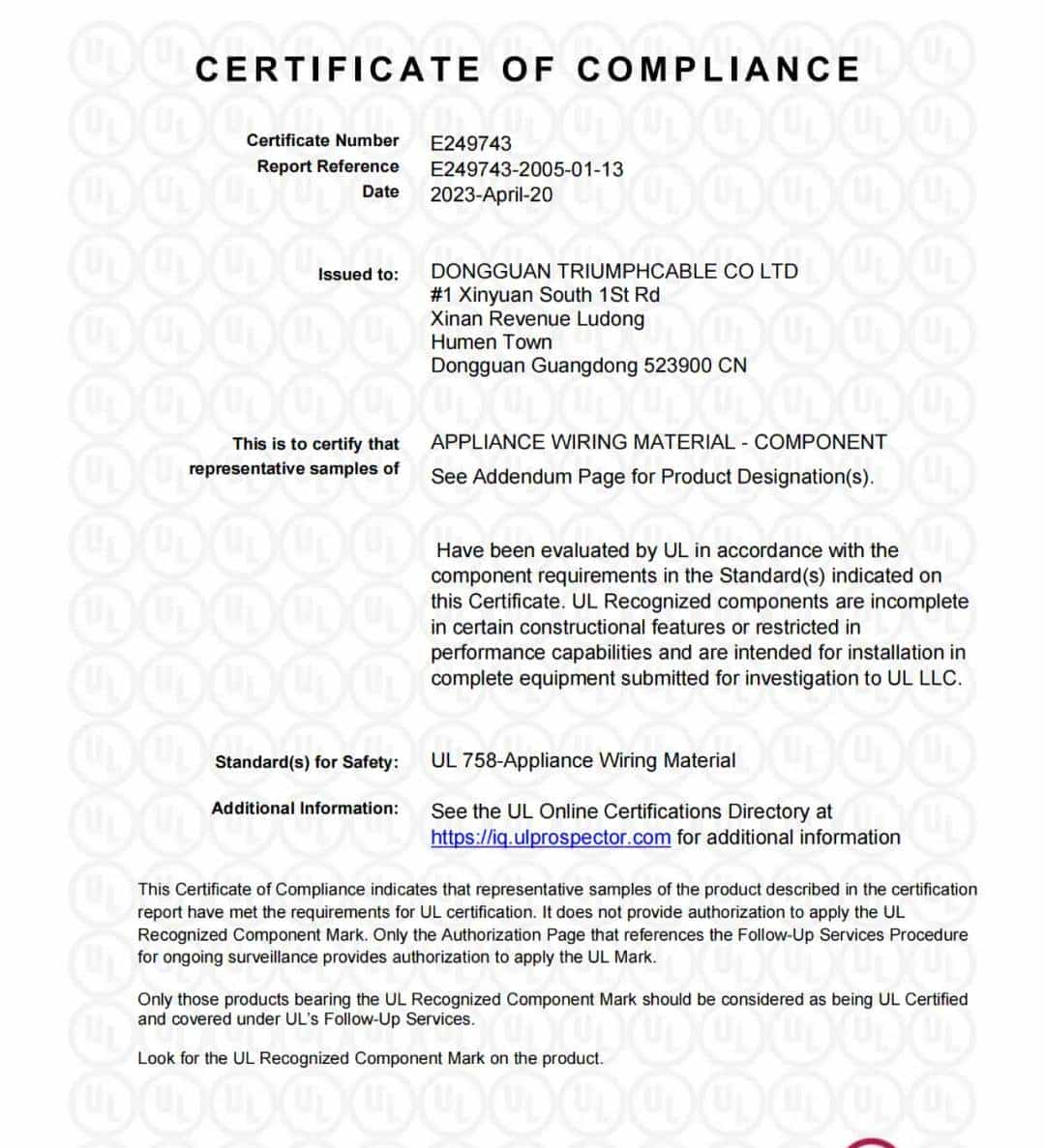

• 认证标识核查方法：

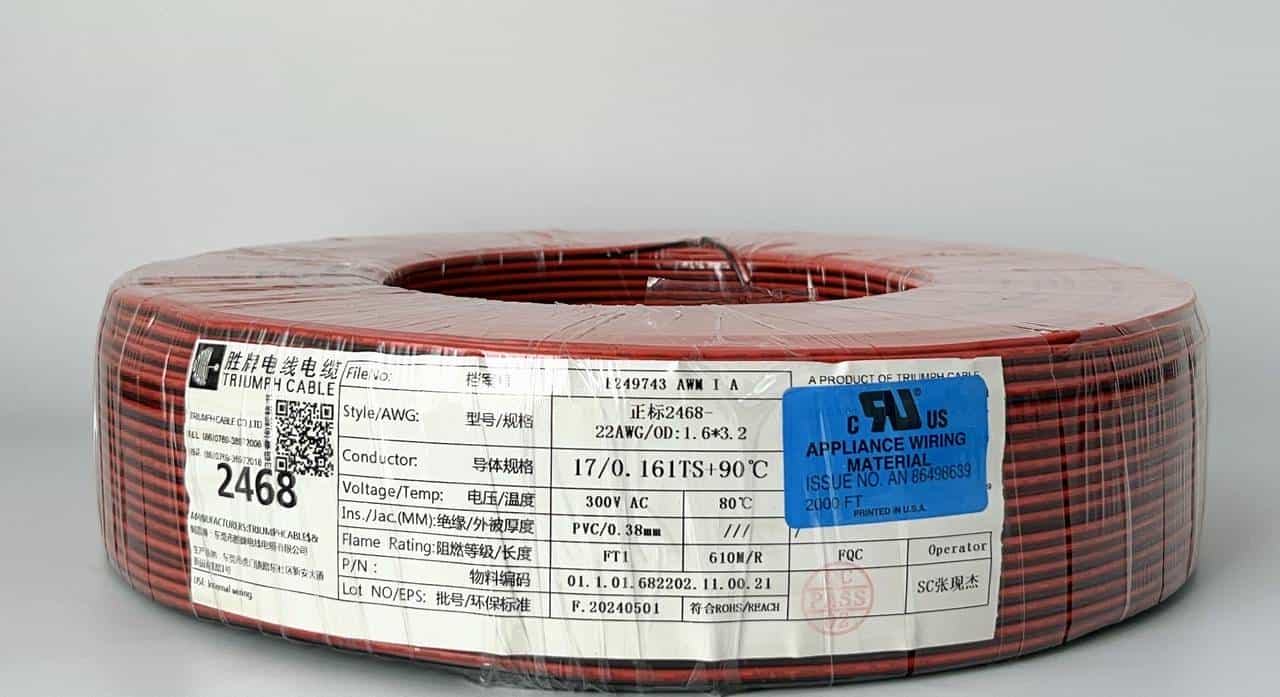

正规UL2468线缆应印有：UL Logo、E-number（唯一认证编号）、规格信息（如“UL2468 24AWG”）

提议通过UL官网的“Product iQ®”系统验证认证状态，防止采购假冒产品

三、命名规则与结构特点

1. 命名含义解读

• “UL2468”：表明线材所遵循的UL Style编号。
• “24AWG”：表明美制线规，数字越小导体越粗（常见规格包括28/26/24/22/20AWG）
• 颜色标识：

红黑双色线→ 专用于电源线路（直流系统中红色常标识正极，黑色为负极），导体多采用镀锡铜材质以提升导电稳定性。

蓝白双色线→ 标识信号传输线路（如数据通信、传感器信号传输等），优化抗干扰性能，适用于低电压精密场景。

黑白双色线→ 作为通用功能线（兼容接地线、中性线或备用线路），兼具灵活性与多场景适应性。

通过颜色区分可提升布线效率30%以上，并显著降低维护误操作风险（如混色导致的短路事故）。

2. 导体结构

材料选择：多采用高纯度无氧铜做导体，表面镀锡抗氧化性更强在一样截面积与长度条件下，其导体电阻相对较低，适用于恶劣环境。

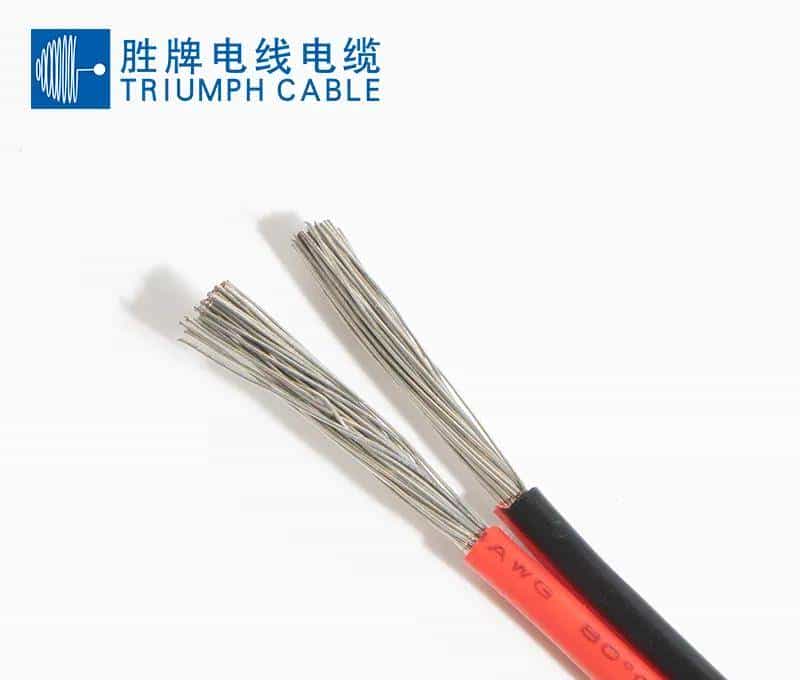

结构工艺：多股绞合铜丝（如24AWG常用7×0.203mm结构），增强柔韧性与耐疲劳性。

鉴别要点：

• 镀锡铜截面应呈浅紫红色，若为白色则可能为铝芯假冒产品。
• 剥开导体应为多股细丝，单根铜线多为劣质线材。

3. 绝缘结构

材质：常用PVC（耐温80℃）、环保型PVC。

物理特性：外径约1.32mm；线间距0.15mm（确保高密度布线）；表面光滑无颗粒，绝缘厚度均匀（标准约为0.45mm）。

四、性能参数分析

1.额定电压与耐压性能：

UL2468并排线的额定电压为300V，适用于中低压电气系统，如LED照明、工业控制信号线、消费类电子设备内部连接。

2.工作温度范围（-30℃~+80℃）：

• UL2468线材设计可在-30℃的低温环境下保持柔韧性和绝缘性能，适用于户外LED显示屏、寒冷地区的工业设备。
• 最高长期工作温度为80℃，若需在更高温度环境中使用，提议选用耐高温硅胶线（如UL3135等线材）。

3.机械性能：

• 6倍OD(短边）弯曲寿命≥5000次，表明该线材具备良好的柔韧性和抗疲劳性，适合用于打印机、机械臂等动态部件连接。
• 绝缘层具有良好的抗拉伸和抗撕裂能力，确保线材在安装和使用过程中不易破损。

五、质量鉴别四步法

1. 结构检测

• 剥开绝缘层，观察导体是否为多股绞合线，避免单根铜丝线材。
• 使用卡尺测量线间距是否为标准0.15mm，线芯间距均匀是工艺稳定的重大指标。

2. 认证真实性核查

核对线身印刷的UL E-number与供应商提供的UL认证是否一致(如导体规格、绝缘材料、测试结果等)

3. 材料性能测试

阻燃测试是确保电线在火灾风险下安全性能的核心环节，目的是评估电线在遇火时的燃烧特性（如燃烧速度、自熄能力、滴落物引燃风险等），以延缓火势蔓延、降低安全隐患。

UL2468 阻燃测试：

Cable flame

VW-1垂直燃烧测试

测试条件：

① 供火时间:15 秒;② 供火次数:5 次;③ 火焰高度:125±10mm;④内焰高度:40+2mm。

判定标准：

①燃烧滴落物不可引燃底部棉花；

② 每次火焰施放后，试件不得持续燃烧超过60 秒；

③ 指示旗碳化和烧烤不得超过25%。

环保检测：

• 要求供应商提供SGS材质报告，确认铜材纯度及PVC环保性。
• 推荐认证工厂：优先选择通过ISO9001质量管理体系和UL WTDP（目击测试计划）的制造商。

六、应用场景与选型提议

1. 推荐应用领域

• 高密度布线需求：仪器仪表、PCB板间连接 ; LED显示屏、智能家电控制板。
• 动态弯曲环境：打印机打印头、机械臂线束；自动化设备内部运动部件连接。

2. 选型避坑指南

• 温度限制：不提议用于超过80℃的高温环境（如汽车引擎舱），应选用耐高温硅胶线（如UL3135）。
• 定制提议：市面多为偶数芯线（如2/4/6/8芯），奇数芯线（如3/5/7芯）需特殊定制。
• 线径选择：根据电流负荷选择AWG规格，24AWG适用于中等电流场景，20AWG适用于高电流传输。

七、结论

UL2468并排线不仅是一种标准化的电子连接解决方案，更是一种保障设备长期稳定运行的重大组件。其核心优势体目前：

• 标准化生产流程：确保每批次线材性能一致性
• 可追溯性强：通过UL认证与工厂审核，保障产品质量来源
• 高可靠性与柔韧性：适应复杂布线和动态应用环境
• 环保合规：满足RoHS、REACH等国际标准，适用于出口产品

对于采购人员而言，应重点关注认证文件的真实性与材质报告的完整性；对于工程师和技术人员，则需结合实际使用环境与电气参数，科学选型。选择真正合规的UL2468线材，不仅能降低设备故障率，更能显著延长产品生命周期，提升整体系统稳定性与安全性。
