前期知识回顾

lsa摘要信息：
1、标识LSA：type、ls id、adv rtr（产生这条lsa的router id）
2、判断LSA的新旧：seq、chksum、ls age
lsa头部信息：

Type : Router
Ls id : 1.1.1.1
Adv rtr : 1.1.1.1
Ls age : 56
Len : 48
Options : E
seq# : 80000002
chksum : 0x836b
链路：路由器两个节点之间的线路
状态：链路上各种网络参数在某一时刻的取值

链路信息

主要包括：
1、链路类型
2、接口IP地址及其掩码
3、链路上所连接的邻居路由器
4、链路的带宽（开销）

Router—LSA（1类LSA）

1、作用：

描述路由器自身加入到OSPF进程中直连链路的链路状态，只要运行OSPF的路由器都会产生1条1类LSA

2、1类LSA由4种link type来进行描述

接下来通过实验的方式我们以此来理解4种link type循序渐进

2.1.1、StubNet 类型

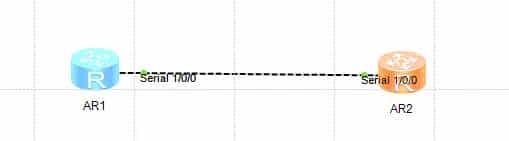

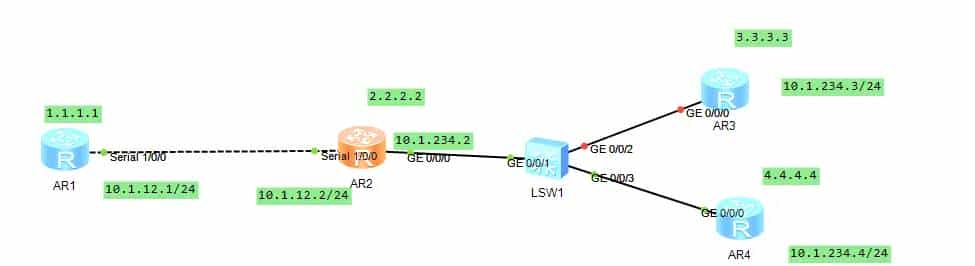

[实验1]我们做一个实验，使用模拟器创建两个路由器使用串口连接，

【HCIP】2OSPF协议-2.4OSPF的链路状态信息（1类LSA上）

在其中一台路由器作如下配置：

<Huawei>sys
[Huawei]int  lo 0
[Huawei-LoopBack0]ip add 1.1.1.1 32
[Huawei-LoopBack0]q
[Huawei]q
<Huawei>sys
[Huawei]sysname R1
[R1]int s1/0/0
[R1-Serial1/0/0]ip add 10.1.12.1 24
[R1-Serial1/0/0]q
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]q
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 0
[R1-ospf-1-area-0.0.0.0]net 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]net 10.1.12.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]q
[R1-ospf-1]q

另一台配置如下：

<Huawei>sys
[Huawei]int s1/0/0
[Huawei-Serial1/0/0]ip add 10.1.12.2 24
[Huawei-Serial1/0/0]
[Huawei-Serial1/0/0]q
[Huawei]q
<Huawei>sys
[Huawei]sysname R2

使用以下命令对R1进行查看

[R1]dis ospf lsdb
[R1]dis ospf lsdb router

Link count: 2
* Link ID: 1.1.1.1
Data : 255.255.255.255
Link Type: StubNet
Metric : 0
Priority : Medium
* Link ID: 10.1.12.0
Data : 255.255.255.0
Link Type: StubNet
Metric : 48
Priority : Low

由以上配置信息我们可以看出这它对应的link type为StubNet ，实则对于1类LSA有四种link type
1、 StubNet :描述自身直连网络号/掩码
2、p-to-p
3、transnet
4、virtual
每一个参数都有自己对应的
link id：
data：
metric（cost）：

2.1.2、P-2-P类型

[实验2]目前我们继续向R1的OSPF进程添加一个loopback：10.10.10.1/24
，添加之后，使用以下命令查看
dis ospf lsdb router

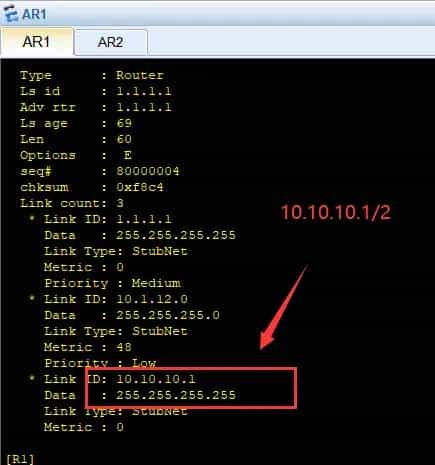

发现原来的24位掩码目前变成了32位，这是为什么呢？

【HCIP】2OSPF协议-2.4OSPF的链路状态信息（1类LSA上）

OSPF默认loopback接口是只存在一台主机的接口，因此不管把回环口的掩码改成多少，lsa描述的时候都只会把它当做一台32位的主机路由来看待。
[实验3]继续配置R2
需要注意的地方 ospf的router-id 2.2.2.2 将接口10.1.12.2添加到a 0区域
然后使用查询lsdb数据库发现

Link count: 3
* Link ID: 2.2.2.2
Data : 255.255.255.255
Link Type: StubNet
Metric : 0
Priority : Medium
* Link ID: 1.1.1.1
Data : 10.1.12.2
Link Type: P-2-P
Metric : 48
* Link ID: 10.1.12.0
Data : 255.255.255.0
Link Type: StubNet
Metric : 48
Priority : Low
使用查询ospf进程接口查看命令

<R2>dis ospf int s1/0/0

【HCIP】2OSPF协议-2.4OSPF的链路状态信息（1类LSA上）

发现P-to-P类型是用来描述p2p链路上的邻居。

总结：

运行在OSPF协议上的接口都存在自己的link type（链路的网络类型）
链路的网络类型默认由该接口的链路层协议所决定
P2P：如果接口的链路层协议为PPP、HDLC则认为是P2P的链路
BRM：如果接口的链路层协议为Ethernet、FDDI（已经淘汰）则认为是Broadcast的链路
NBMA：如果接口链路层协议为FR（帧中继，已淘汰）、ATM（快没了），则认为是NBMA（非广播多路访问）
P2MP：没有一种协议被认为是点到多点，该类型是管理员手动配置
我们在R1上进行lsdb的查询
结果如下，注意抓取最新的lsa信息，新旧比较在之前记录过

Type : Router
Ls id : 1.1.1.1
Adv rtr : 1.1.1.1
Ls age : 491
Len : 72
Options : E
seq# : 80000009
chksum : 0xcd8c
Link count: 4

Link ID: 1.1.1.1 ：直连链路的网络号
Data : 255.255.255.255 ：子网掩码
Link Type: StubNet ：描述路由器直连的网络信息
Metric : 0 ：自身到直连网络的OSPF的开销
Priority : Medium
Link ID: 2.2.2.2 ：邻居的router id
Data : 10.1.12.1 与邻居相连的接口ip
Link Type: P-2-P 描述P2P/P2MP链路上的邻居
Metric : 48 ：到邻居的开销
Link ID: 10.1.12.0
Data : 255.255.255.0
Link Type: StubNet
Metric : 48
Priority : Low
Link ID: 10.10.10.1
Data : 255.255.255.255
Link Type: StubNet
Metric : 0
Priority : Medium

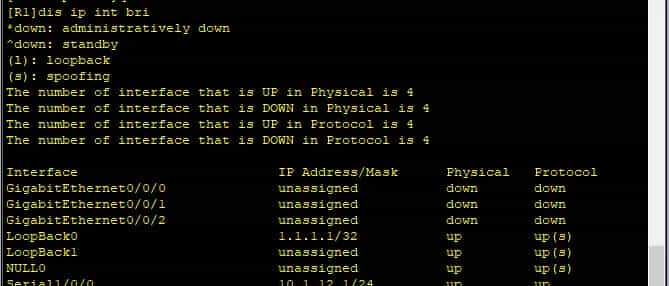

[实验4]我们将之前添加的多余的loopback接口删去，
