在现代工业生产中，常常遇到上位机需要和第三方下位机通讯，列如第三方仪表，变频器，温度模块，压力变送器等等，这下就需要ModbusRTU,ModbusTCP/IP协议了，若您的第三方设备支持modbusTCP/IP协议，这时就可以采用网络通讯了。

今天我们以博途平台来介绍西门子1200和1500的TCP通讯，通过这个案例过后可以举一反三，应用到实际的项目中。本案例仅供参考。

我们在做这个项目案例时需要满足以下软硬件要求：

1.）一台西门子1200系列PLC（本案例是1215DCDCDC，控制器不必定和本案例的一样，只要支持modbusTCP协议就可以）；

2.）一台西门子1500系列PLC（本案例是1513，控制器不必定和本案例的一致，支持modbusTCP协议就可以）；

3.）一台安装上博途V16软件电脑；

4.）通讯网线两条即DC24V/10A开关电源一台。

满足以上条件后，我们打开博途开始组态等工作，这里先组态一个服务器(1513PLC)，并建立一个服务器通讯数据DB块：

建立方法：

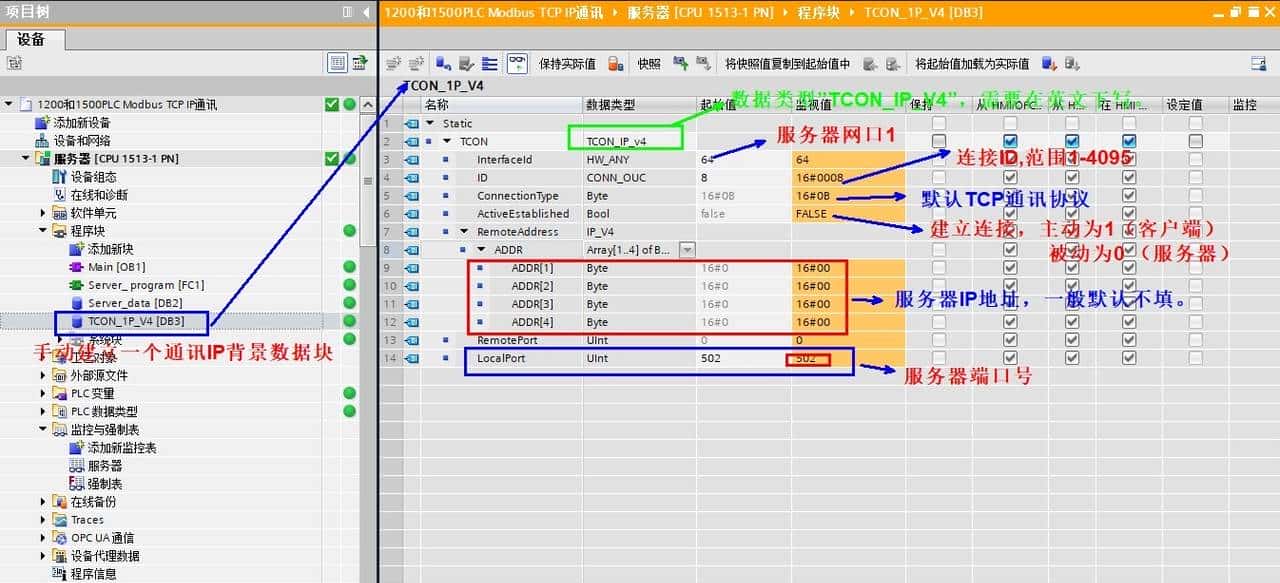

在“程序块”里添加一个名为“TCON_IP_V4”的数据块，这里无需撤销“访问优化块”。在静态变量“Static”里添加数据名称为“TCON”,数据类型“TCON_IP_V4”的通讯数据。

把“TCON”数据打开进行设置参数，“lnterfaceld”（通讯硬件端口）设置成“64”，ID设置为“8”，“Connection Type”（通讯协议）设置成16#0B，默认为TCP通讯协议，“ActiveEstblished”(建立连接)，“1”为主动连接（客户机），“0”为被动连接（服务器），在继续打开“RemoteAddress”下找到“ADDR”数组来进行设置通讯IP地址，（一般作为服务器默认不设置），最后设置“LocalPort”服务器端口号为“502”。

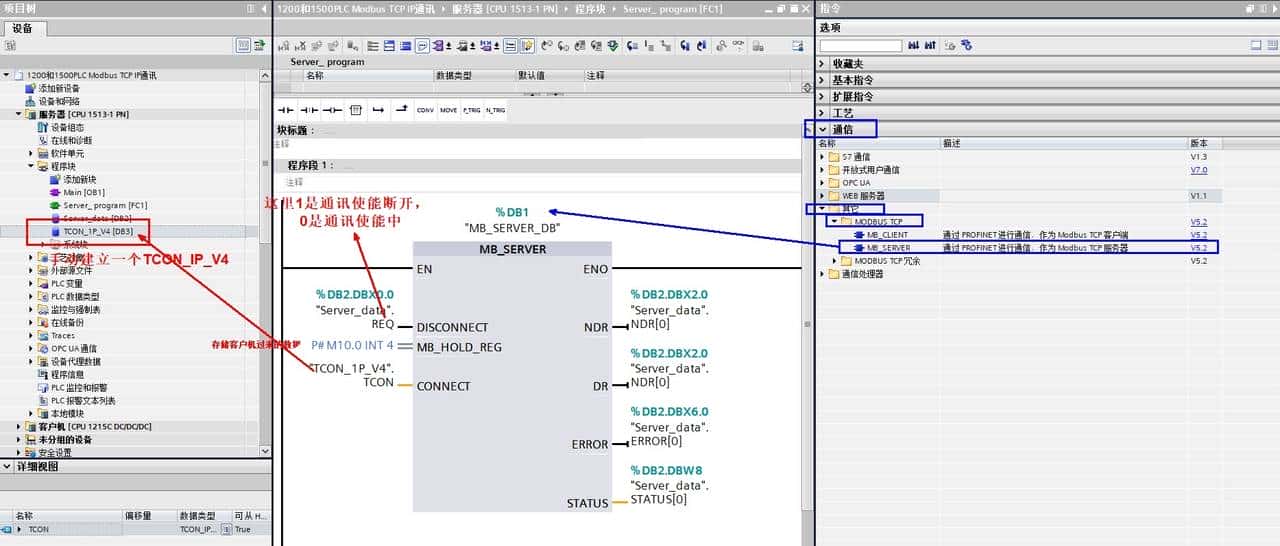

我们调用TCP通讯指令块“MB_SERVER”,并把它拖拽到程序端进行参数设置：

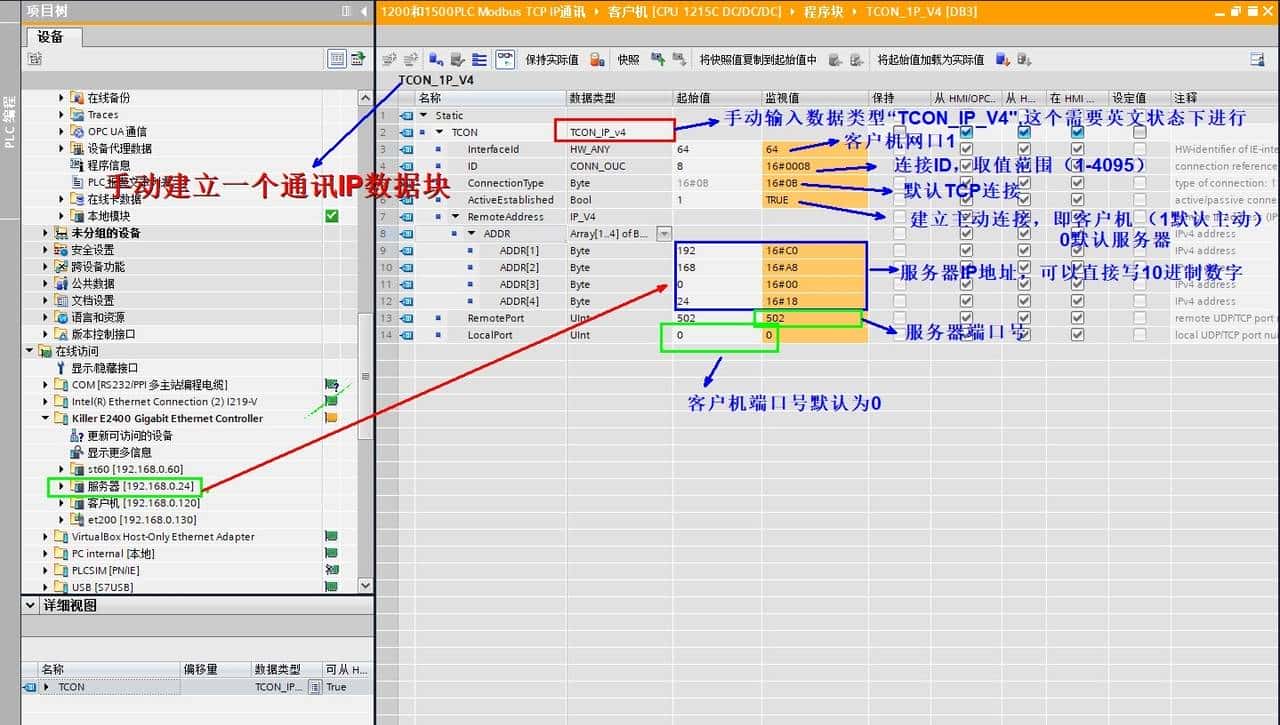

在把服务器程序写完，我们组态一个客户端PLC（即1215PLC），组态完毕后，也需要添加一个通讯数据DB块，这里和服务器参数稍微有点区别，如下图所示：

客户机和服务器“TCON_IP_V4”的数据块参数区别在于以下几个参数：

1.）ActiveEstblished”(建立连接)，“1”为主动连接（客户机），“0”为被动连接（服务器），这里是客户机了，就填写“1”

2.）打开“RemoteAddress”下找到“ADDR”数组来进行设置通讯IP地址，（这里为客户机，需要填写服务器的IP地址，也就是西门子1513PLC的）；

3.} Remote Addrese这里需要填写服务器端口号（502）；

4.）LocalPort”服务器端口号为“0”。

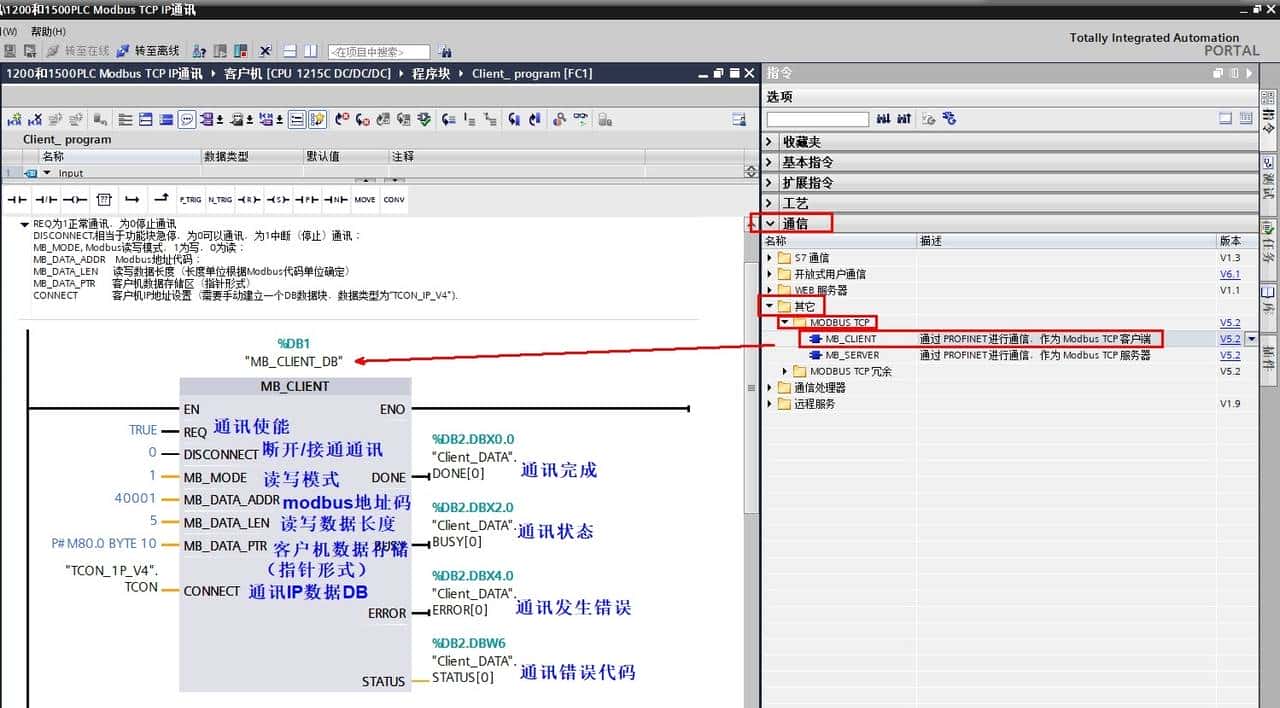

待通讯参数设置完毕后，添加一个TCP通讯指令“MB——CLAYend”如下图：

从客户机向服务器写数据

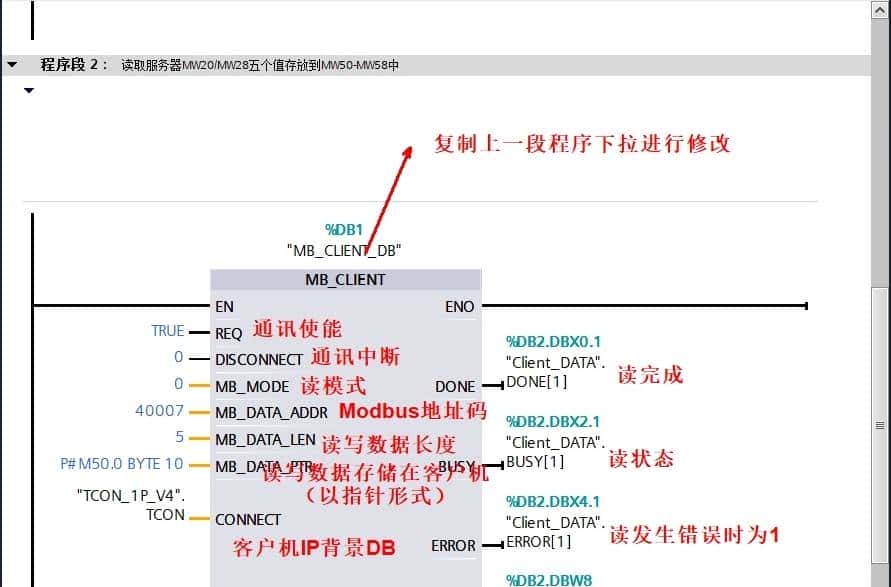

我们添加一个读取服务器的程序：

从客户机读取服务器数据（服务器写入数据给客户机）

读取要求：

把服务器端（西门子1513）端MW20-MW28五个数据存到客户机（西门子1215 ）里的MW50-MW58里面。也可以反过来说服务器写入到客户机里面了。

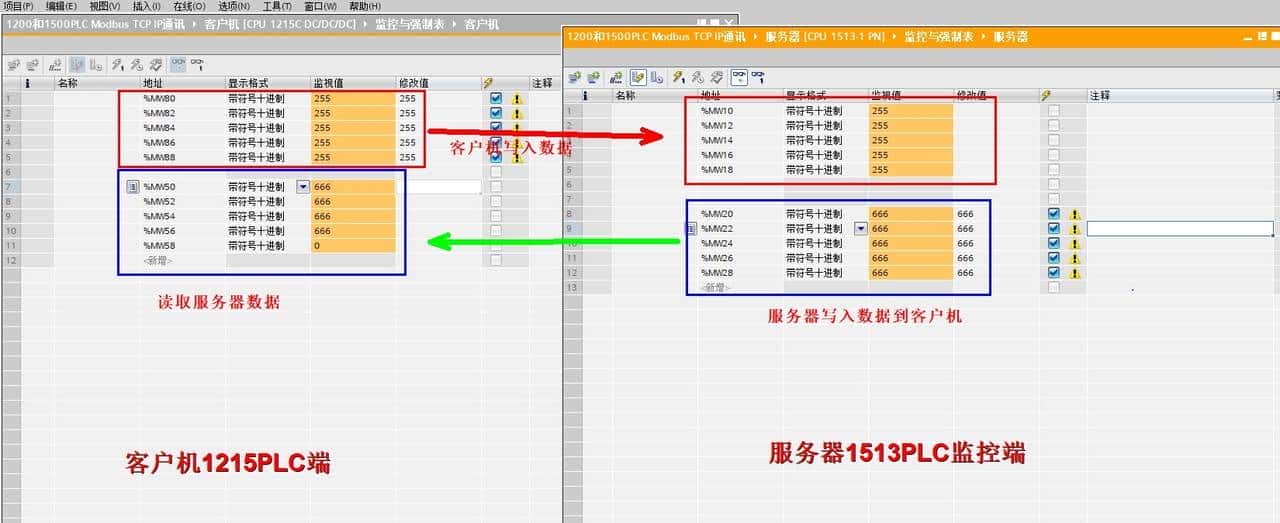

控制器在线监控如下：

状态监控：

1200/1500数据相互传递

以上简单的介绍1200和1500PLC通过Modbus TCP通讯协议互传数据，希望给想学习

西门子PLC通讯的朋友一个参考和协助，文章中难免有写的不完善甚至错误的地方，望大神

批评指正，小的在这感谢了！
