S7-200 SMART 与Modbus Slave进行Modbus TCP 通信

一、ModScan32（S7 200 SMART 做服务器）

1. 打开ModScan32软件

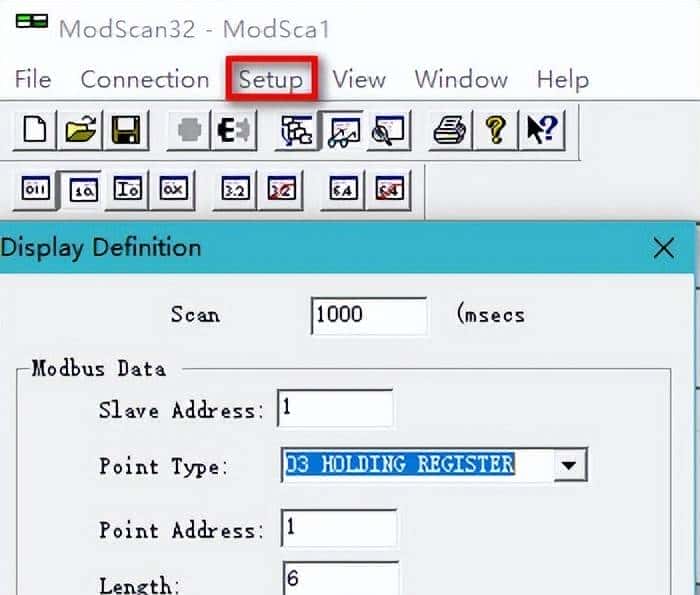

2. 点击“Setup”—“Display Definition”—设定“Point Type”（本例程以保持型寄存器为例）—“Length”为6，设置完成后点击OK

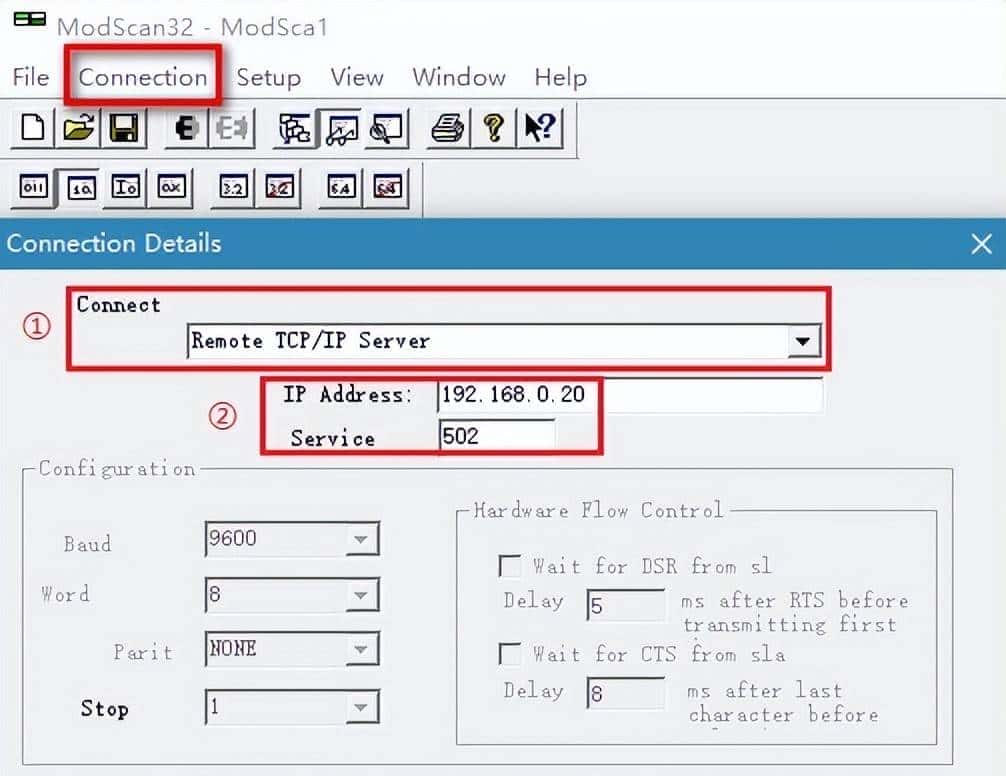

3. 点击“Connection”—-“Connect”

注意：① Connect选择Remote TCP/IP Server；
② 设置IP Address和端口号与cpu中设置的保持一致。

二、S7-200 SMART编程

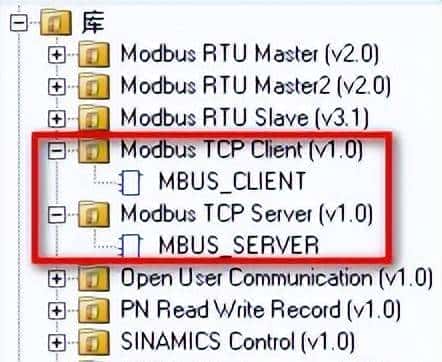

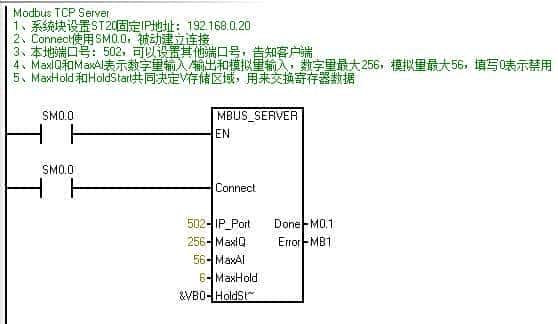

1.打开STEP 7 Micro/WIN SMART>项目树>指令树>库>Modbus TCP Server（v1.0）,调用MBUS_SERVER

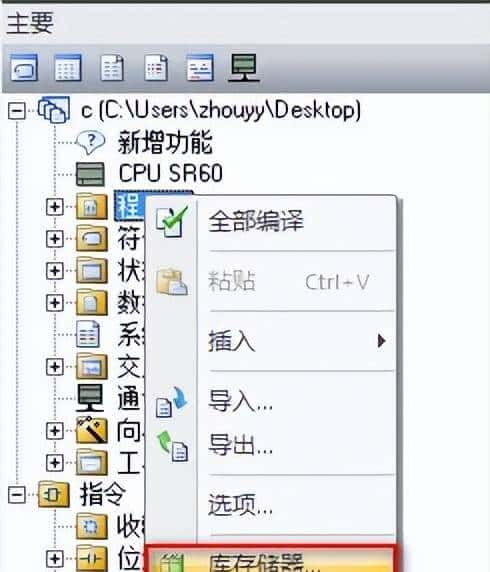

2.鼠标选中程序块文件夹，单击右键，下拉菜单中选择库存储器

3.在库存储区分配对话框中手动输入存储区的起始地址。此实例为VB5000开始，以使指令库可以正常工作。确保库存储区与程序中其他已使用的地址不冲突。使用提议地址无法确定是否有地址重叠，所以推荐手动输入正确的库存储区首地址

4.编译项目，下载程序。

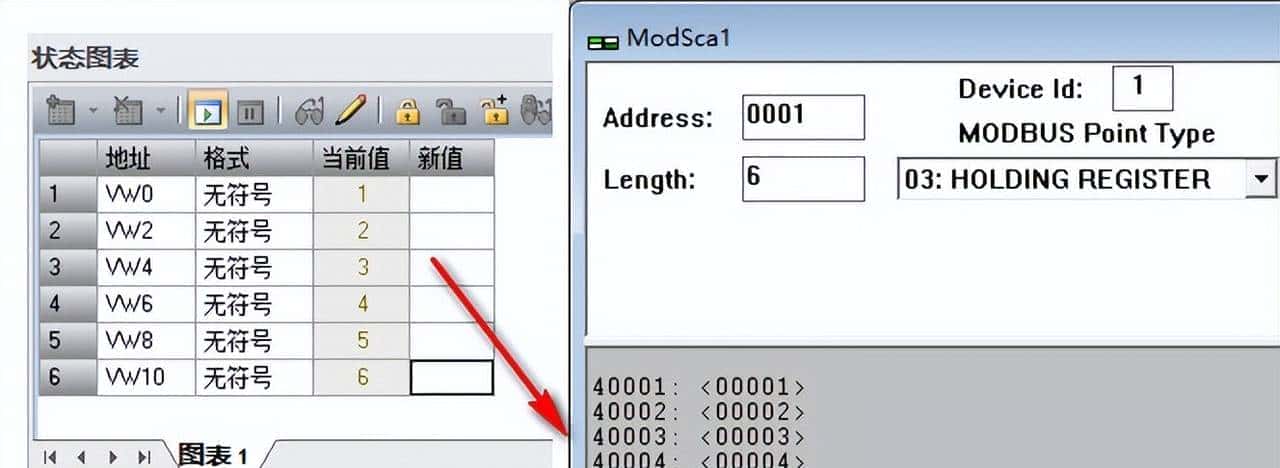

通信结果如下：

三、Modbus Slave(S7 200 SMART 做客户端)

1. 打开Modbus Slave软件

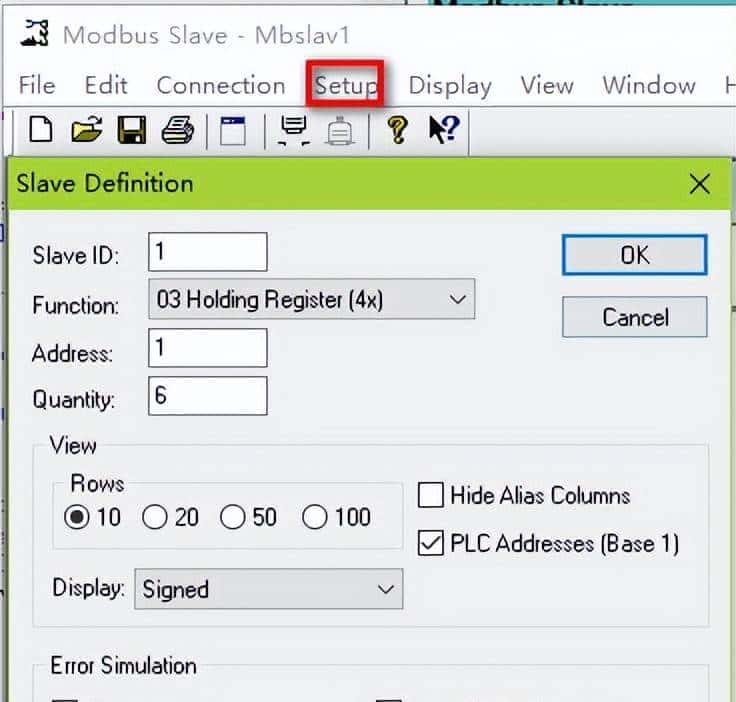

2. 点击”Setup”—“Slave Definition”—设定Function”（本例程以保持型寄存器为例）—“Quantity”为6—“Display”为Signed，设置完成后点击OK

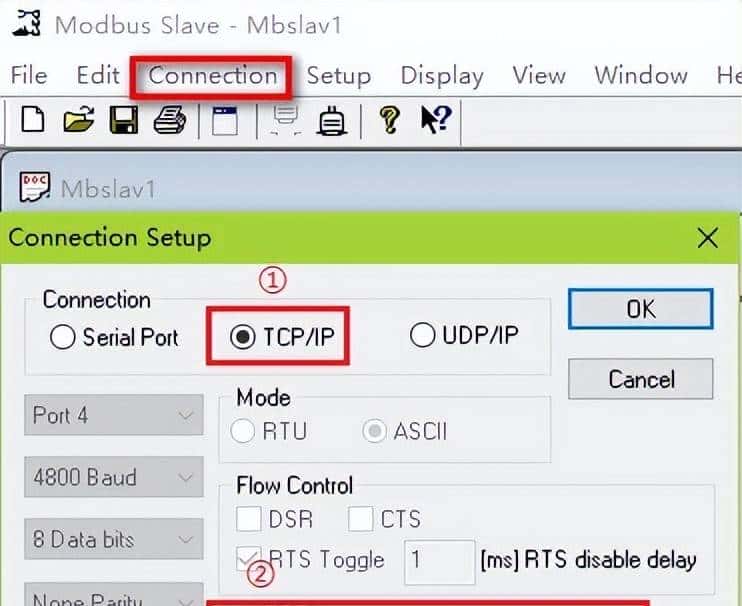

3. 点击”Connection”—-“Connect”

注意：① Connect选择 TCP/IP；
② 设置TCP/IP Port为502与cpu中设置的保持一致，勾选Ignore Unit ID。

五、S7-200 SMART编程

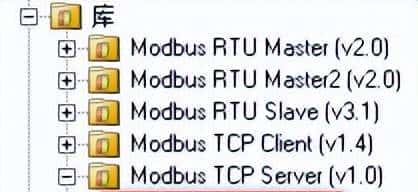

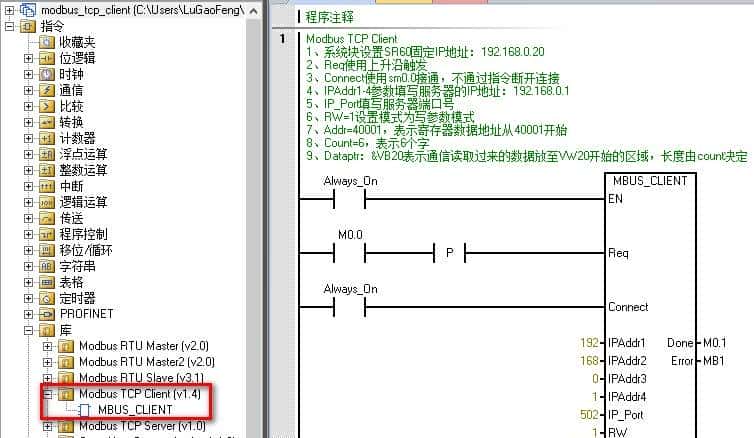

1.打开STEP 7 Micro/WIN SMART>项目树>指令树>库>Modbus TCP Client（v1.4）,调用MBUS_CLIENT

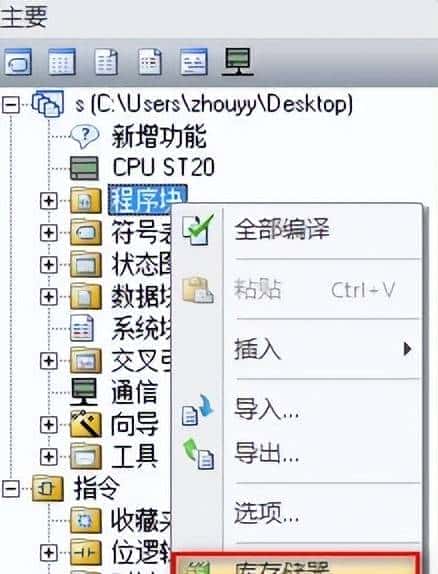

2.鼠标选中程序块文件夹，单击右键，下拉菜单中选择库存储器，如图13所示。

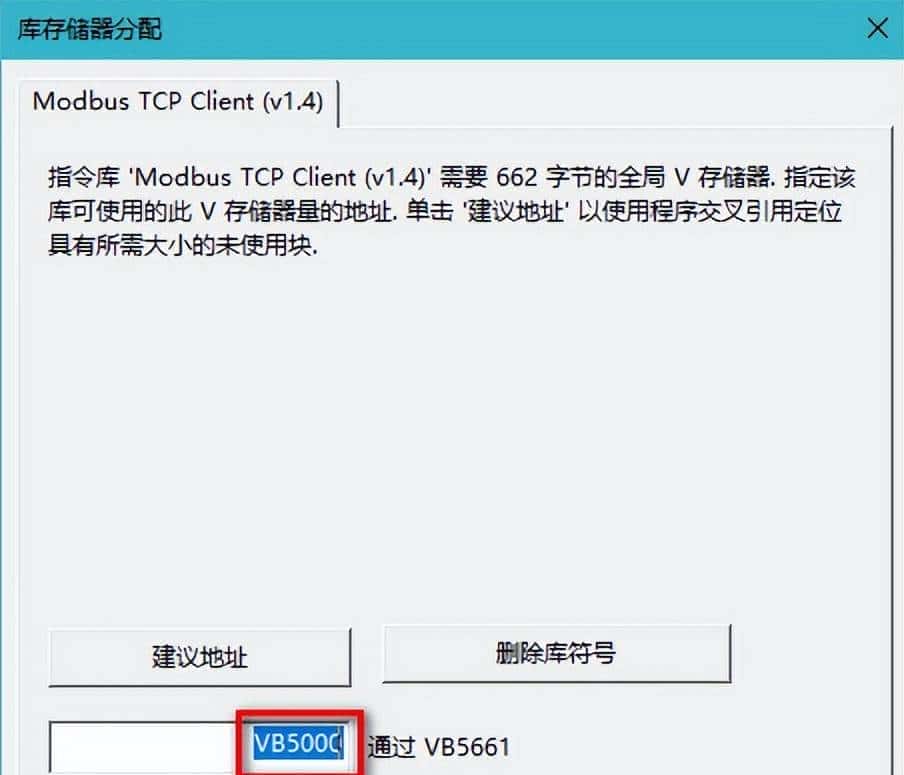

3.在库存储区分配对话框中手动输入存储区的起始地址。此实例为VB5000开始，以使指令库可以正常工作。确保库存储区与程序中其他已使用的地址不冲突。使用提议地址无法确定是否有地址重叠，所以推荐手动输入正确的库存储区首地址。如图14所示。

4.编译项目，下载程序。

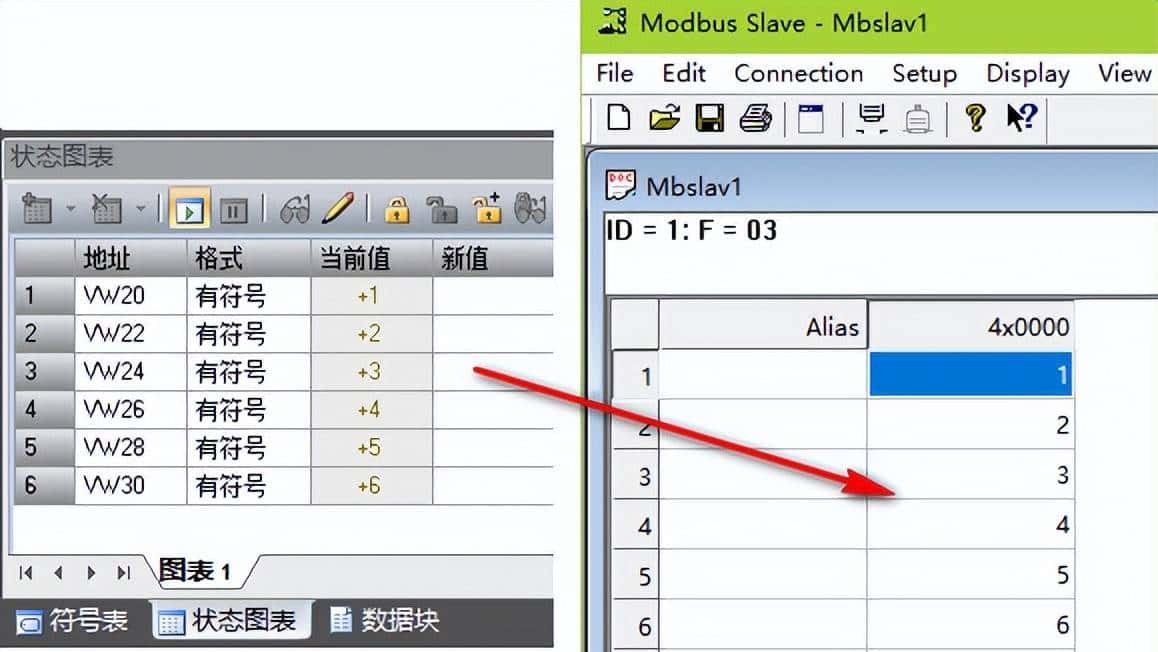

六、通信测试结果

在状态图表中创建变量，VW20-VW30 共6个字，赋值后，将M0.0置位为1
