RS232、RS485、Modbus、Profibus到底都是啥

工作的缘由有时候会听到别人说232、485这些术语，但实则一直以来我并不了解他们真正的含义与应用，只知道这些都是跟设备通讯相关的

我的工作是维护性质的，大部分涉及的都是现场一次设备，通讯这些前期早就做好了，后期是不需要更改什么参数的，即使后续需要添加设备之类的基本也是厂家直接到现场做好。我自己能实际接触到这些通讯调试的机会几乎没有，一直都是迷迷糊糊，最近看了些资料，理解了接口与协议之间的关系。

1、RS的含义

RS(recommended standard)代表推荐标准,232、485是标识号

2、接口、协议

RS232、RS485是接口，Modbus、Profibus是协议

两台设备之间想要通讯，就必须要具备一样的接口，或者可以转换成一样的接口。

这个设备有RS232接口，那个设备有RS485接口，那是不能直接通讯的，必须有一方转换成对方的接口才行。

有了一样的接口不必定就能通讯，还必须遵循同样的协议

这就好比A、B两个人打电话，A会说汉语、英语，B会说德语、英语，如果A说汉语，B说德语，拿着两个人是没法交流的，但如果大家都说英语那就可以交流了，这里英语就是他们遵循的协议。

一个人可能会说多种语言，一个设备同样也可以支持多种协议。

3、接口是什么样子的

RS232是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB-25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。后来IBM的PC机将RS232简化成了DB-9连接器，从而成为实际标准。而工业控制的RS-232口一般只使用RXD、TXD、GND三条线。

目前我看到的RS232接口基本都是DB-9的接口。

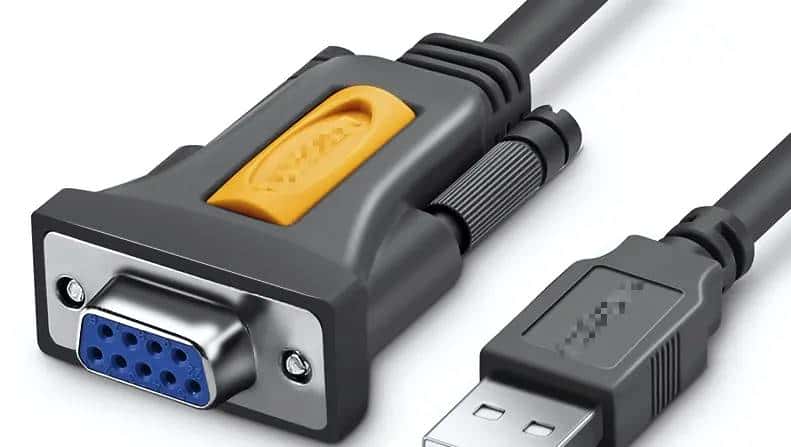

目前大部分个人电脑都已经不带RS232接口了，尤其是笔记本电脑，但USB接口都是有的，这些电脑跟设备的RS232接口连接就要用到USB转RS232的连接线。

RS-485标准只规定了平衡发送器和接收器的电特性，而没有规定接插件、传输电缆和应用层通信协议。RS485的接口有DB-9的接口，外观看起来跟RS232的DB-9接口是一样的，但内部针脚接线是不同的。就我现场的经验来看，绝大部分支持RS485的设备都只是有两个分别标识A、B的端子，RS485网络上的不同设备之间通过并联的方式连接。
