VFIO框架源码分析（十七）- Legacy VFIO 的局限性与设计反思

简介与背景

回顾 Linux 虚拟化技术的发展史，Legacy VFIO (Type1 IOMMU) 无疑是一座丰碑。自 2012 年并入内核主线以来，它以稳健的姿态支撑了云计算十余年的蓬勃发展，使得网卡、GPU 等 PCI 设备直通成为云主机的标配。

然而，软件架构的生命力往往取决于它对硬件演进的适应能力。随着 AI 大模型训练、异构计算（CXL）、复杂高性能网络（RDMA/DPU）以及 SVA（Shared Virtual Addressing）等新技术的兴起，Legacy VFIO 开始显露疲态。它那诞生于 “静态设备直通” 时代的设计哲学，在面对如今 “动态、细粒度、硬件协同” 的需求时，显得左支右绌。

QEMU 社区与内核社区联手引入 IOMMUFD，并非仅仅为了重构代码，而是为了解决 Legacy 模型中那些深埋在根基里、难以通过“打补丁”来修复的结构性缺陷。本文将深入 QEMU 源码的实现细节，剖析 Legacy 模型到底“错”在哪里，为何我们必须通过 IOMMUFD 开启新的篇章。

2. 核心痛点分析

2.1 锁的诅咒：Big Lock 导致的并发瓶颈

在 Legacy VFIO 的设计中，
VFIOContainer 是核心的管理单元。在 QEMU 代码层面，你或许看不到一把显式的“全局大锁”，但性能瓶颈往往隐藏在系统调用（syscall）的另一端——Linux 内核。

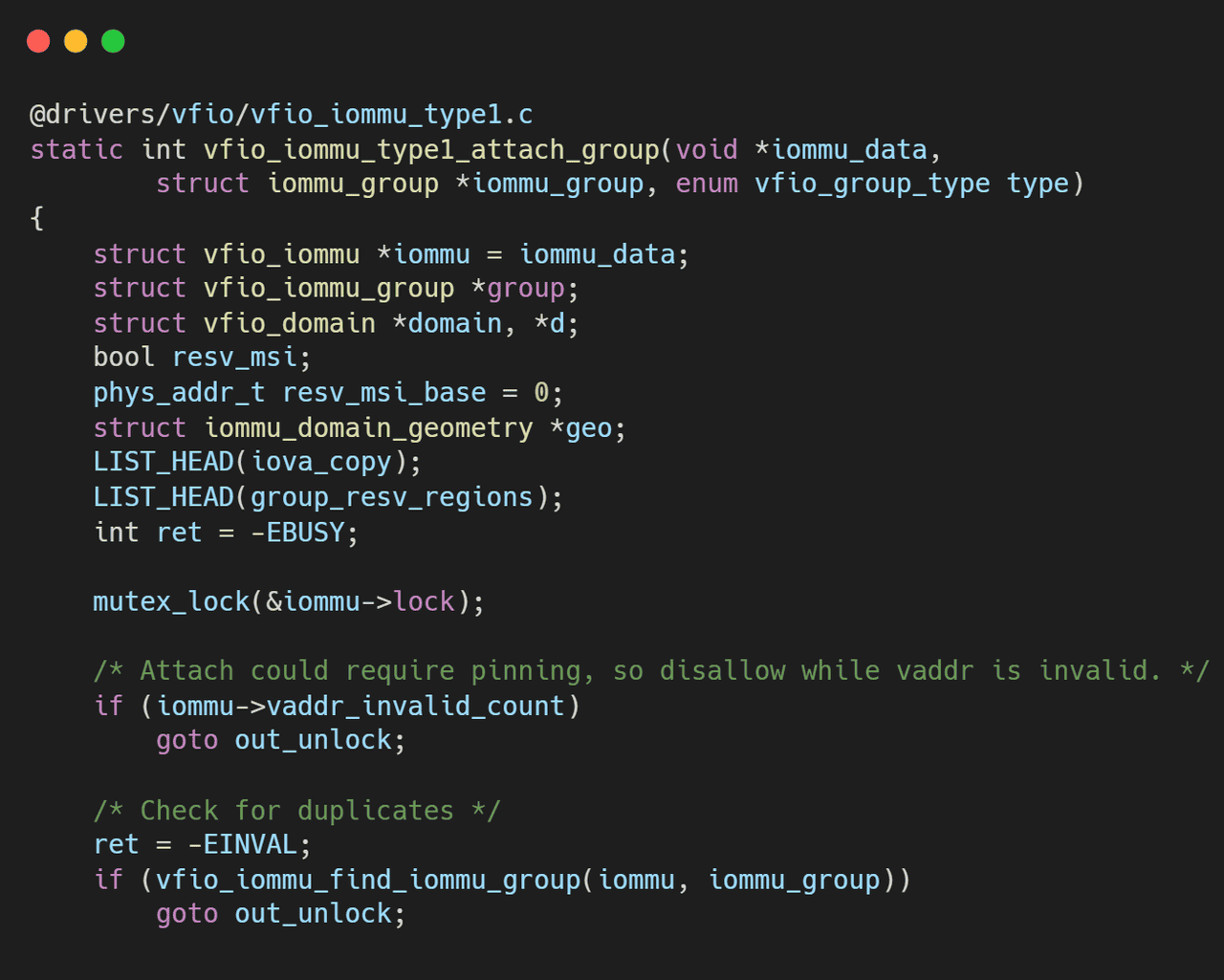

内核机制：Linux 内核中的

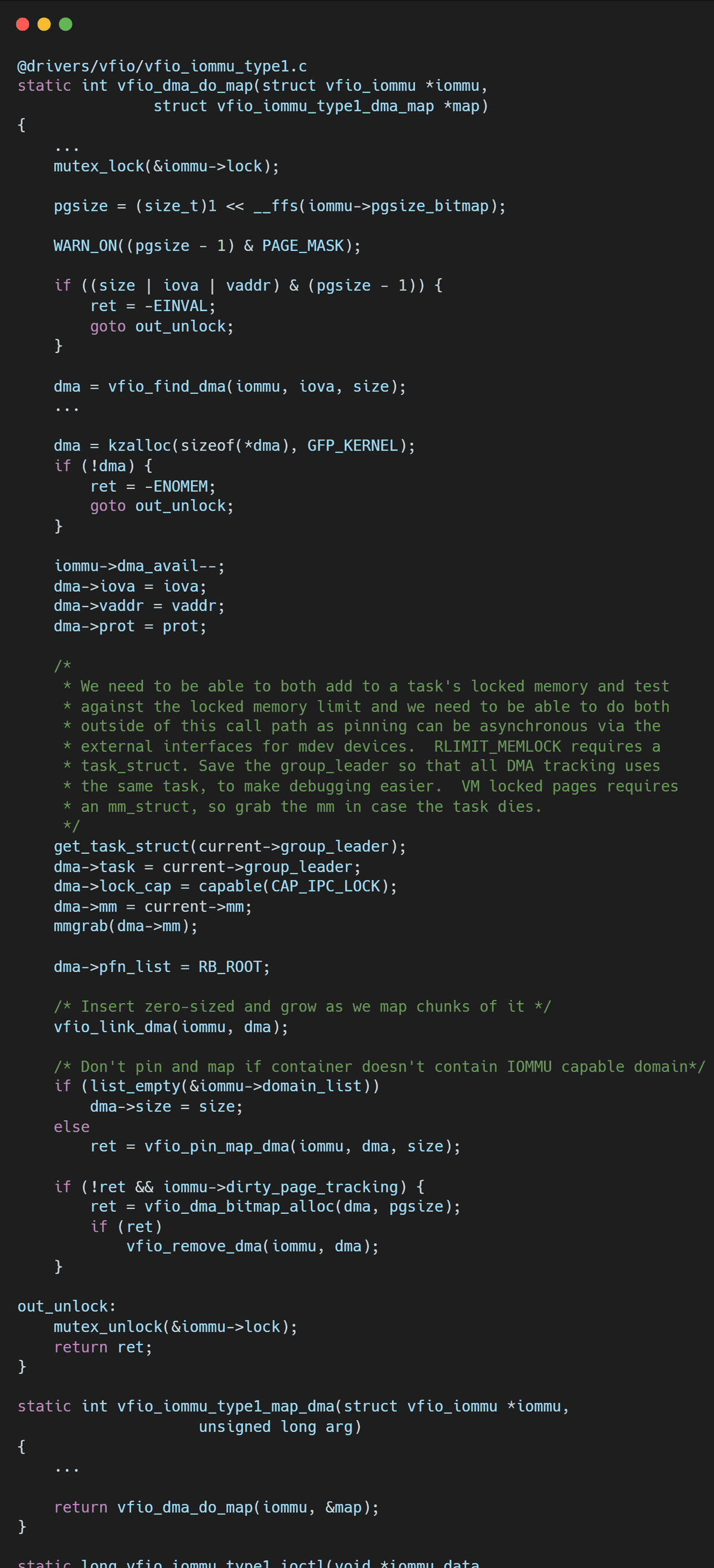

vfio_iommu_type1 驱动在处理 DMA 映射（
VFIO_IOMMU_MAP_DMA）和解映射（
VFIO_IOMMU_UNMAP_DMA）时，严重依赖于一把粗粒度的互斥锁（Mutex）。这把锁保护着整个 Container 的 IOMMU页表域（Domain）。现象与后果：
虚拟机启动慢：对于动辄数 TB 内存的大规格 AI 虚拟机，QEMU 需要在启动阶段并发建立大量的内存映射。然而，由于 Container 级锁的存在，即便是多线程调用
ioctl，在内核层也会被迫串行化，导致大内存虚拟机的启动时间随内存大小线性甚至指数级增长。实时性抖动：在设备热插拔或动态内存调整（Memory Ballooning）场景下，Map/Unmap 操作会长时间持有锁。此时，如果 vCPU 线程或其他设备试图访问或修改映射，可能会遭到阻塞，从而在实时敏感业务中引发不可接受的延迟抖动（Jitter）。迁移效率低：在热迁移过程中，脏页位图的查询和内存追踪也受制于这把锁，限制了迁移带宽的上限。

相比之下，IOMMUFD 引入了细粒度的对象锁，甚至支持无锁的并发 Map 操作，彻底解开了这道束缚。

2.2 隐式绑定的噩梦：失控的拓扑管理

在VFIO框架源码分析（十三）- Legacy VFIO 的基石：Container 与 Group 模型详解和VFIO框架源码分析（三）- IOMMU后端Type1驱动与DMA隔离中，我们经常能看到复杂的逻辑试图判断一个 Group 是否能 Attach 到现有的 Container。这源于 Legacy 接口的一个核心设计缺陷——隐式绑定。

黑盒接口：
VFIO_SET_IOMMU 和
VFIO_GROUP_SET_CONTAINER 是 Legacy 模式下的两个关键操作。
用户态（QEMU）只能做一件事：把 Group 扔进 Container。至于内核是为这个 Group 分配一个新的 IOMMU Domain，还是让它与现有的 Group 共享同一个 Domain，完全由内核驱动内部的策略决定，用户态对此几乎零控制权。

逻辑纠缠：

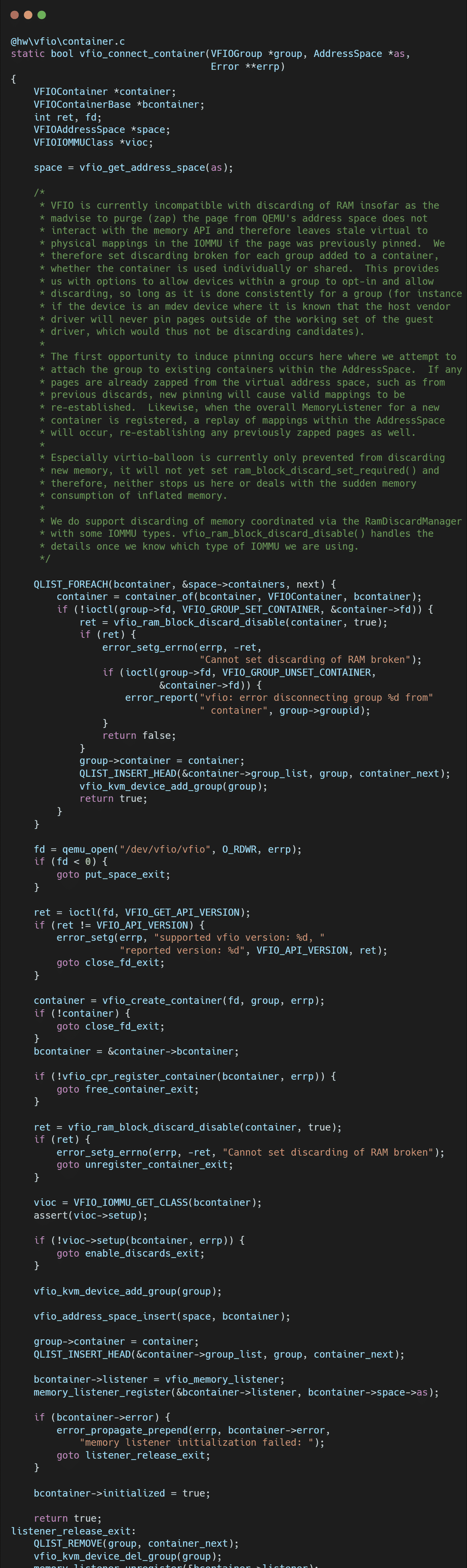

为了适配这种“听天由命”的逻辑，QEMU 必须维护一个复杂的
space->containers 链表。当插入新设备时，QEMU 需要遍历链表，尝试将新 Group Attach 到每一个已有的 Container，通过
ioctl 的返回值来“猜测”内核是否允许它们共享页表。这导致了
vfio_connect_container 函数中充满了各种
try_attach、回退（Fallback）、错误处理和重试逻辑。代码晦涩难懂，且极其脆弱，稍有不慎就会破坏 IOMMU 的隔离性或导致资源泄露。
无法表达的意图：如果用户希望明确地让设备 A 和设备 B 隔离（使用不同的页表），或者强制它们共享（使用相同的页表以支持 P2P DMA），Legacy 接口很难直接、清晰地表达这种意图。

2.3 缺乏 PASID 支持：现代特性的拦路虎

随着 PCIe 规范的演进，PASID（Process Address Space ID）成为了现代高性能设备的关键特性。它允许设备通过 SVA（Shared Virtual Memory）技术，直接访问宿主机进程的虚拟地址空间，实现 CPU 与 GPU/网卡的零拷贝数据共享。

Legacy 的困境：
Legacy Type1 接口的设计前提是：一个设备对应一个 IOVA 空间。在这个模型里，DMA 地址就是单纯的 64 位 IOVA。要支持 SVA，DMA 请求必须携带
(PASID, IOVA) 二元组。
API 的僵化：

VFIO_IOMMU_MAP_DMA 的数据结构中根本没有预留 PASID 字段。如果在 Legacy 接口上强行支持 PASID，需要对现有的 ioctl 进行大规模的侵入式修改，甚至创造出一套“弗兰肯斯坦”式的 API。这不仅破坏了 ABI 兼容性，也违背了软件设计的开闭原则。因此，内核社区明确拒绝了在 Type1 中通过“打补丁”方式支持 PASID。这也意味着，只要使用 Legacy 后端，QEMU 就无法利用现代硬件的 Nested Translation（嵌套翻译）和 SVA 能力，这对于虚拟化场景下的 AI 加速是致命的缺失。

2.4 资源重复计费：低效的内存管理

在虚拟化环境中，物理内存页（Page）需要被 Pin（锁定）在内存中，防止被操作系统 Swap 出去，以保证 DMA 的安全性。

隔离的代价：

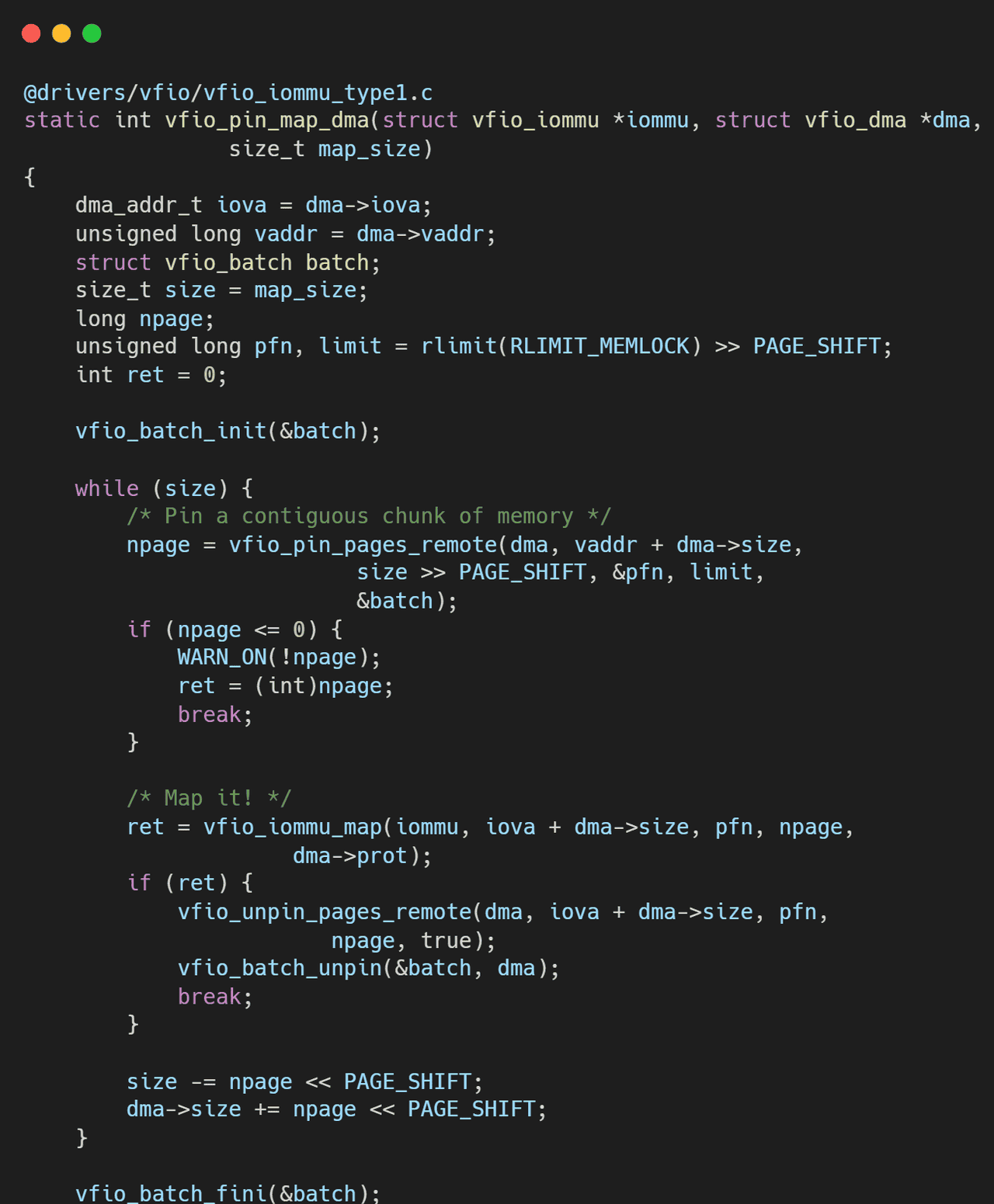

Legacy VFIO 以 Container 为单位管理内存 Pinning。每个 Container 维护自己的
pinned_page_list 和计数器。
重复计费（Double Counting）：
假设有两个虚拟机（或者一个虚拟机的两个不同设备挂在不同的 Container 下）映射了宿主机的同一块共享内存（Shared Memory）。Container A 会 Pin 一次这些页面，Container B 会再次 Pin 一次。后果：
资源浪费：内核中的
page_ref_count 被冗余增加，管理开销增大。额度超标：用户的
RLIMIT_MEMLOCK 额度（允许锁定的最大内存）会被双倍消耗。这可能导致用户明明内存充足，却因为额度耗尽而无法启动虚拟机。
相比之下，IOMMUFD 采用了统一的计费机制，无论多少个设备或 IOAS 映射同一页，在底层只进行一次有效的 Accounting，高效且精准。

3. 总结

Legacy VFIO 就像一辆经过无数次改装的老爷车。它曾经性能卓越，风光无限。但在面对今天的路况——AI 带来的超大带宽需求、异构计算带来的复杂拓扑、以及 SVA 带来的精细化控制——这辆老爷车的引擎架构（Type1）限制了它无法安装最新的涡轮增压器（PASID、硬件脏页、嵌套翻译）。

我们深入分析 Legacy 的局限性，并非为了否定它的历史贡献，而是为了理清技术演进的脉络。IOMMUFD 的出现，并不是为了修复 Legacy 的 Bug，而是为了推翻其“Container-Group”的陈旧地基，重建一座符合现代硬件特性、对象化、细粒度的摩天大楼。

理解了 Legacy 的痛，你才能真正看懂 IOMMUFD 设计中那些“多对象、ID索引、显式Bind”的精妙之处。
