上期我们讲解了UART串口通讯，接下来我们详细再说说CTS和RTS。

一、CTS和RTS的定义

CTS/RTS也叫串口流控，在串口应用中，常常会看到这两个Pin脚。

CTS(Clear To Send)为输出端，用于给对方发送数据；

RTS（Require To Send）为输入端，用于接收对方发过来的数据；

二、为什么要用串口流控

两个设备在通讯过程中，由于处理的速度会存在必定的差异，在处理数据时，有些处理慢，有些处理快，那这样就会可能导致数据丢失的情况。

例如，某些时候，我们用到电脑和某些设备通讯，去完成一些操作。 当电脑接受数据的缓冲区已满，此时某设备继续发送来的数据，将不会别接受，所以就会导致数据的丢失。
要解决这个问题，我们就利用流控，也就是说，当接收端数据出来不过来时，CTS就会发出“不再接收”的信号给到外部设备，当外部设备的RTS收到停止指令后，就会停止发送。直到收到“可以继续发送”的信号再发送数据。因此流控制可以控制数据传输的进程，实现收发双方的速度匹配，防止数据的丢失。
流控制包括硬件流控制（RTS/CTS、DRT/CTS）和软件流控制XON/XOFF继续/停止。

三、硬件连接方式

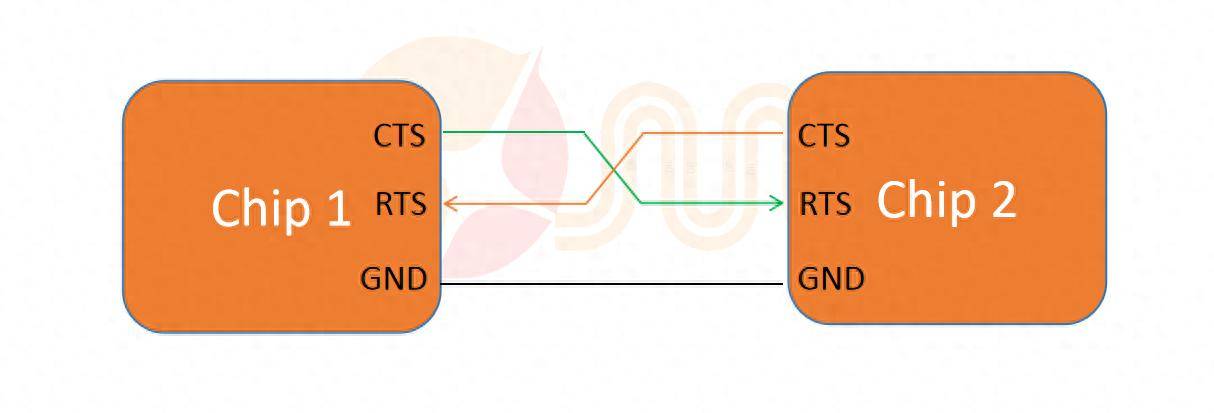

芯片1的CTS连接芯片2的RTS，芯片1的RTS连接芯片2的CTS，当然，他们直接还要用GND的连接。

四、串口流控制的使用

1. 硬件流控：硬件流控分为CTS/RTS流控制和DTR/DSR流控制，DTR/DSR指的是数据终端就绪/数据设置就绪，我们很少用到，用得多的是CTS/RTS。

以一个对话来说明：

CTS: 在吗？我想向你发送数据

RTS：在的，你发过来吧，我已经做好接收的准备

经过了一段时间……

RTS：我的能力有限，你可以停止向我发送数据吗？

CTS：好的，我这就停止

2. 软件流控：软件流控，一般用于串口只接TX、RX，没有CTS和RTS的应用。

————————————————
