【OpenCV + VS 】图像通道分离与合并

在图像处理中，图像的颜色信息通常存储在不同的颜色通道中，例如RGB图像包含红色、绿色和蓝色三个通道。在 OpenCV 中，图像通道分离和合并是常见的操作，它允许你单独处理每个颜色通道或重新组合它们。

本文将展示如何使用 OpenCV 实现图像的通道分离、通道合并以及通道混合操作。

1. 通道分离（
split()）

图像的每个通道可以看作一个单独的灰度图像。对于彩色图像，OpenCV 提供了
split() 函数来分离图像的各个通道。

示例代码：通道分离

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

void channels_split_demo(Mat& image) {
    std::vector<Mat> mv;  // 用于存储分离后的通道

    // 使用split()函数将图像分成多个通道
    split(image, mv);  // mv[0]是蓝色通道，mv[1]是绿色通道，mv[2]是红色通道

    // 创建窗口并调整大小
    namedWindow("蓝色", WINDOW_NORMAL);
    resizeWindow("蓝色", 500, 500);  // 设置窗口大小为 500x500（可以根据需要调整）
    imshow("蓝色", mv[0]);

    namedWindow("绿色", WINDOW_NORMAL);
    resizeWindow("绿色", 500, 500);
    imshow("绿色", mv[1]);

    namedWindow("红色", WINDOW_NORMAL);
    resizeWindow("红色", 500, 500);
    imshow("红色", mv[2]);

    // 创建一个新的图像，设置绿色和红色通道为零，只保留蓝色通道
    Mat dst;
    mv[1] = 0;  // 将绿色通道设置为零
    mv[2] = 0;  // 将红色通道设置为零

    // 使用merge()将通道重新合并
    merge(mv, dst);  // 合并后的图像只有蓝色通道

    // 显示只包含蓝色通道的图像
    namedWindow("蓝色通道提取", WINDOW_NORMAL);
    resizeWindow("蓝色通道提取", 500, 500);
    imshow("蓝色通道提取", dst);

    // 通道混合操作
    int from_to[] = { 0, 2, 1, 1, 2, 0 };  // 通道交换规则
    mixChannels(&image, 1, &dst, 1, from_to, 3);  // 混合通道：将蓝色和红色通道交换

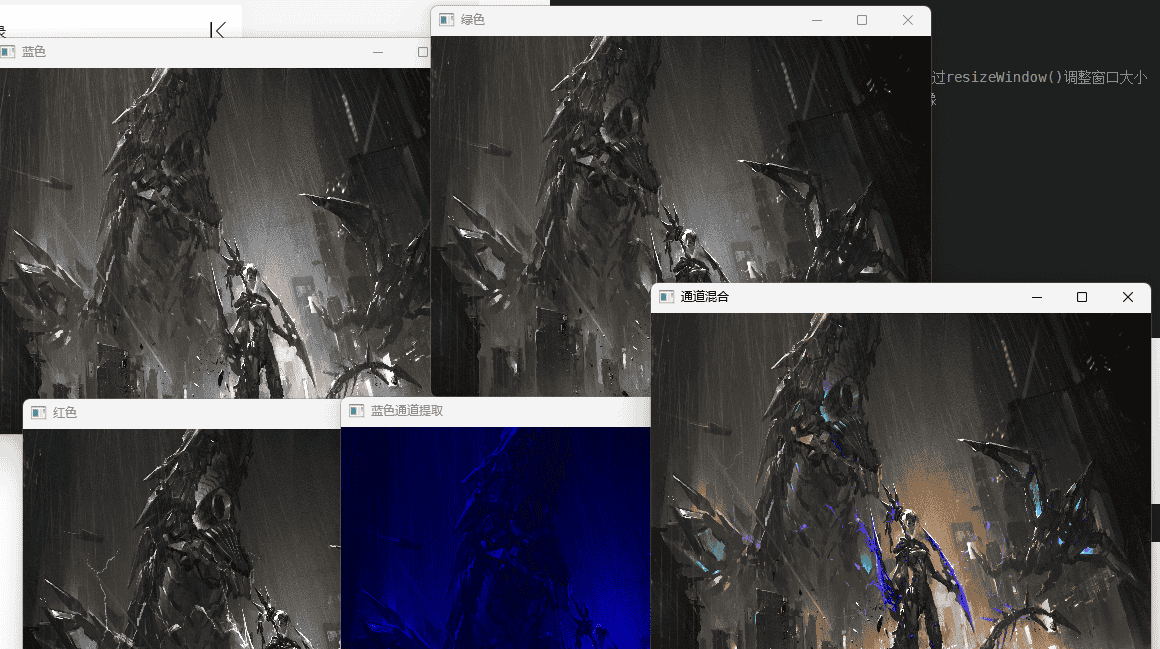

    // 显示混合后的图像
    namedWindow("通道混合", WINDOW_NORMAL);
    resizeWindow("通道混合", 500, 500);  // 通过resizeWindow()调整窗口大小
    imshow("通道混合", dst);  // 显示混合后的图像
}

int main() {
    Mat src = cv::imread(PicPath);
    channels_split_demo(src);

    waitKey(0);  // 等待用户按键
    destroyAllWindows();  // 关闭所有窗口
    return 0;
}

2. 代码解析

1. 图像通道分离

split(image, mv);


split() 函数将图像
image 的每个颜色通道（B、G、R）分离开来，保存在
std::vector<Mat> mv 中。

例如，对于 BGR 彩色图像：


mv[0] 存储蓝色通道（B）


mv[1] 存储绿色通道（G）


mv[2] 存储红色通道（R）

2. 显示每个通道

imshow("蓝色", mv[0]);
imshow("绿色", mv[1]);
imshow("红色", mv[2]);

使用
imshow() 分别显示每个通道的内容。每个通道会变成一个灰度图像，其中通道的数值显示为像素的灰度值。

3. 合并通道

mv[1] = 0;  // 将绿色通道置零
mv[2] = 0;  // 将红色通道置零
merge(mv, dst);  // 合并剩余的通道（只保留蓝色通道）


merge() 函数将多个分离的通道合并成一个单一的图像。在这里，我们将绿色和红色通道置为零，只保留蓝色通道。

结果是一个只包含蓝色信息的图像。

4. 通道混合

int from_to[] = { 0, 2, 1, 1, 2, 0 };
mixChannels(&image, 1, &dst, 1, from_to, 3);


mixChannels() 函数用于交换图像的通道。
from_to 数组定义了通道交换的规则：


0 -> 2 表示将蓝色通道和红色通道交换。


1 -> 1 表示绿色通道保持不变。

这段代码将蓝色和红色通道进行交换，产生一个新的图像，并将其显示。

3. 图像通道操作的实际应用

图像滤波与增强：通过分离通道，你可以分别对不同的颜色通道进行操作，例如增加亮度或调整对比度。

图像分析与特征提取：在某些应用中，可能需要单独处理某个通道（例如仅使用红色通道进行目标检测）。

颜色替换：通过通道合并，你可以对图像进行颜色替换或合成。例如，将图像中的蓝色替换为红色。

4. 总结

在 OpenCV 中，图像通道分离与合并是处理图像颜色信息的重要操作。通过这些操作，可以对图像的颜色通道进行独立操作，从而实现更多图像处理效果。例如，可以提取某个颜色通道，修改该通道的像素值，或者交换通道以达到特殊的视觉效果。
