camera——HAL层知识分享

一、Camera HAL层核心概念：定位与价值

1.1 什么是Camera HAL层

HAL（Hardware Abstraction Layer，硬件抽象层）是Android系统架构中连接Framework层与硬件驱动层的关键中间层，而Camera HAL层则是专门针对相机硬件的抽象实现。它通过标准化的接口封装不同厂商的相机硬件细节，向上为Framework层提供统一的相机操作接口，向下与相机驱动（Kernel Driver）及硬件模块（如传感器、ISP等）进行交互。

核心本质：解耦上层软件与底层硬件。无论底层采用何种品牌的相机传感器（如索尼IMX系列、三星GN系列）或ISP芯片，Framework层都能通过HAL层提供的标准接口完成相机调用，无需关注硬件实现差异。

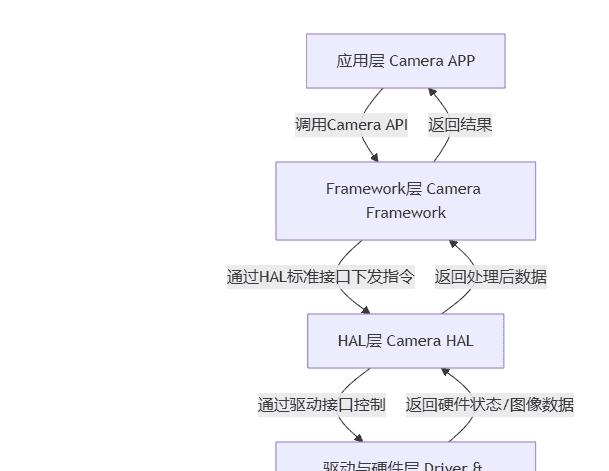

1.2 HAL层在相机系统中的位置

Android相机系统从上到下分为四层，HAL层处于核心枢纽位置，各层职责如下：

应用层（Application）：如相机APP，通过调用Framework层API发起拍照、录像等请求；

Framework层（Camera Framework）：提供Camera API（如Camera1/Camera2/CameraX），封装业务逻辑，将应用请求转化为HAL层可识别的指令；

HAL层（Camera HAL）：接收Framework层指令，通过厂商自定义实现转化为驱动层可执行的硬件操作，同时将硬件状态、图像数据回传给Framework层；

驱动与硬件层（Driver & Hardware）：相机驱动（如Linux V4L2驱动）直接控制硬件模块（传感器、ISP、闪光灯等）完成物理操作。

关键价值：HAL层的存在使Android系统具备跨硬件平台的兼容性，同时为厂商提供了硬件差异化定制的灵活空间（如自研ISP算法集成）。

二、Camera HAL层架构体系：分层与组件

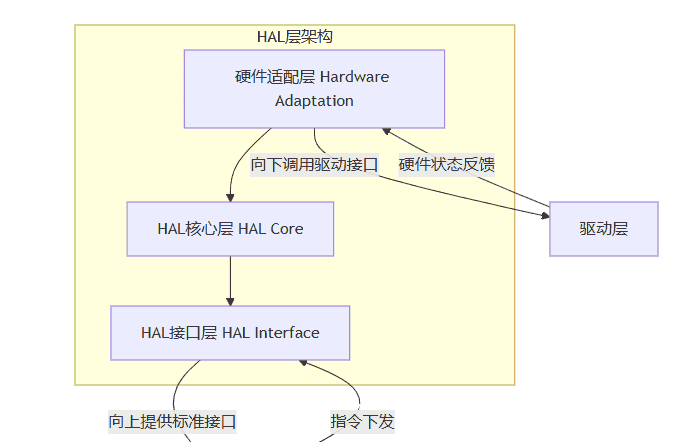

2.1 整体架构分层

Camera HAL层采用“标准化接口+厂商实现”的架构模式，从逻辑上可分为三层，自上而下依次为：

HAL接口层（HAL Interface）：由Google定义的标准化接口，是Framework层与HAL层交互的“契约”，核心为
camera_common.h、
camera_device.h等头文件定义的结构体与函数指针。厂商必须实现这些接口才能被系统识别，保证了接口统一性。

HAL核心层（HAL Core）：厂商自定义的核心实现层，是HAL层的“大脑”。负责解析Framework层请求、调度硬件资源、集成图像算法（如降噪、HDR）、管理数据流等核心逻辑，不同厂商的差异化能力主要体现在这一层。

硬件适配层（Hardware Adaptation）：HAL层与驱动层的桥梁，负责将HAL核心层的指令转化为驱动层可识别的命令（如通过V4L2接口与传感器通信），同时接收驱动层上报的硬件状态和原始图像数据。

// HAL接口层核心结构体示例（camera_device.h）
typedef struct camera_device {
    // 基础设备结构体
    hw_device_t common;
    // 设备操作函数指针（厂商需实现）
    const struct camera_device_ops *ops;
    // 设备私有数据
    void *priv;
} camera_device_t;

// 相机设备操作函数集（核心接口）
typedef struct camera_device_ops {
    // 打开相机流
    int (*open_stream)(struct camera_device *dev,
                      const struct camera_stream_ops *stream_ops);
    // 处理捕获请求
    int (*process_capture_request)(struct camera_device *dev,
                                  const struct camera_capture_request *request);
    // 关闭相机
    void (*close)(struct camera_device *dev);
} camera_device_ops_t;

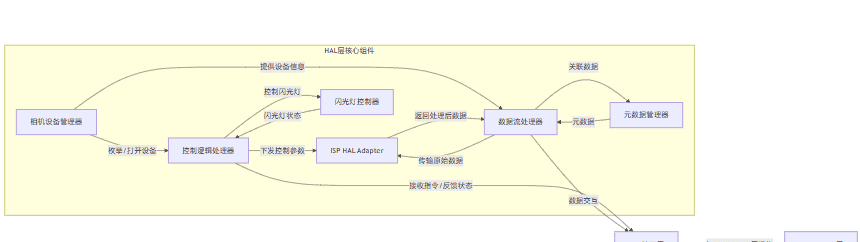

2.2 核心组件与模块

HAL层通过多个功能模块协同工作实现完整相机能力，核心组件包括：

相机设备管理器（Camera Device Manager）：核心组件之一，负责枚举系统中所有可用相机设备（如后置主摄、超广角、前置摄像头），维护设备信息（如设备ID、支持的分辨率、帧率），并响应Framework层的设备打开/关闭请求。

数据流处理器（Stream Processor）：管理相机的数据流传输，是HAL层的“数据中枢”。相机运行时会产生多种数据流（如预览流、拍照流、录像流），该模块负责为不同数据流分配缓冲区（Buffer），控制数据的采集、传输、格式转换（如将传感器输出的RAW格式转换为YUV格式），并将处理后的数据传递给Framework层或存储模块。

控制逻辑处理器（Control Processor）：处理相机的控制指令，是HAL层的“控制中枢”。接收Framework层下发的控制参数（如对焦距离、曝光时间、ISO、白平衡模式），将其转化为硬件可识别的指令并下发给驱动层，同时监听硬件状态（如对焦是否完成、曝光是否稳定），并将状态反馈给Framework层。

图像信号处理器（ISP HAL Adapter）：对接硬件ISP（Image Signal Processor），集成图像优化算法。ISP是相机成像质量的核心硬件，该模块负责配置ISP的参数（如降噪强度、锐化程度、色彩饱和度），调用ISP执行图像优化处理（如去马赛克、降噪、HDR合成、自动对焦算法计算），部分厂商会在此处集成自研的图像算法以提升成像效果。

闪光灯控制器（Flash Controller）：专门管理闪光灯硬件，响应Framework层的闪光灯控制请求（如开启/关闭、调节亮度、闪光灯模式切换，如自动闪光、强制闪光），同时监测闪光灯状态（如温度是否过高、电量是否充足），避免硬件损坏。

元数据管理器（Metadata Manager）：管理相机的元数据信息，是相机“信息载体”。元数据包括相机设备信息（如传感器型号、焦距）、拍摄参数（如曝光时间、ISO、白平衡值）、图像信息（如分辨率、格式）等，该模块负责元数据的采集、存储、更新和传递，确保Framework层和应用层能获取到完整的拍摄信息。

三、Camera HAL层关键子系统：功能拆解与实现

3.1 预览子系统：实时画面展示的核心

预览功能是相机最基础的功能之一，核心目标是将相机采集的实时画面高效地展示在屏幕上，要求低延迟、高帧率（通常需达到30fps以上）。其工作流程如下：

Framework层通过HAL接口向HAL层发送预览启动请求，携带预览参数（如预览分辨率1920×1080、帧率30fps、格式YUV420_888）；

相机设备管理器打开指定相机设备（如后置主摄），数据流处理器通过
buffer_queue_create接口创建缓冲区队列，分配3个GraphicBuffer（尺寸1920×1080，格式YUV420_888）；

控制逻辑处理器通过V4L2协议配置传感器（如设置分辨率1920×1080、帧率30fps）和ISP基础参数（如默认降噪强度），调用
sensor_start_stream启动采集；

传感器通过MIPI CSI-2协议传输RAW数据至ISP，ISP执行去马赛克、基础降噪，将RAW转换为YUV420_888格式；

数据流处理器通过
buffer_queue_enqueue将YUV数据写入缓冲区，通过HAL回调
on_buffer_available传递给Framework层SurfaceFlinger；

SurfaceFlinger调用GPU渲染缓冲区数据至屏幕，形成预览画面。

关键优化点：为降低预览延迟，通常采用“缓冲区循环复用”机制，即提前分配多个缓冲区交替使用，避免数据传输等待；同时通过硬件加速（如GPU参与格式转换）提升数据处理效率。

3.2 拍照子系统：静态图像捕获的全流程

拍照子系统负责捕获静态图像并存储为指定格式（如JPEG、RAW），核心要求是成像质量高、捕获延迟低。其工作流程相比预览更复杂，涉及多帧数据处理和图像编码：

应用层触发拍照请求，Framework层将拍照参数（如输出分辨率、图像格式、质量等级）传递给HAL层；

控制逻辑处理器收到请求后，执行“拍照准备”操作：调整传感器和ISP参数（如提高曝光精度、切换到高分辨率模式），确保成像质量；

向传感器发送“捕获指令”，传感器采集一帧或多帧原始图像数据（如HDR拍照需采集不同曝光度的3-5帧数据）；

多帧数据传输至ISP，ISP执行高级图像处理：HDR合成（融合不同曝光帧）、降噪、锐化、色彩校准等；

数据流处理器将处理后的图像数据传递给编码模块，编码模块将RAW/YUV数据编码为JPEG格式（或保留RAW格式供专业模式使用）；

元数据管理器将拍摄参数（如曝光时间、ISO）写入图像文件的元数据区，数据流处理器将编码后的图像数据存储到指定路径，同时将拍摄完成信号反馈给Framework层。

关键技术点：拍照延迟的控制是核心难点，通常通过“预缓存”机制优化——预览过程中提前缓存几帧图像数据，拍照时直接使用缓存数据进行处理，减少传感器重新采集的等待时间。

3.3 录像子系统：动态视频录制的核心能力

录像子系统负责捕获连续的图像帧并编码为视频文件（如MP4），核心要求是帧率稳定（如30fps、60fps）、画面流畅、音视频同步。其工作流程如下：

应用层启动录像，Framework层传递录像参数（如分辨率、帧率、码率、视频编码格式（H.264/H.265）、音频采样率）；

Camera HAL层与Audio HAL层协同工作：Camera HAL启动视频流采集，Audio HAL启动音频采集；

传感器以指定帧率连续采集图像数据，ISP实时处理每帧数据（如降噪、色彩调整），数据流处理器将YUV数据传递给视频编码模块；

视频编码模块（如基于硬件编码器H.265）将YUV数据编码为视频码流，音频编码模块将音频数据编码为音频码流；

音视频码流传递给封装模块，封装为MP4等容器格式（确保音视频同步，通过时间戳对齐）；

实时将封装后的视频数据写入存储设备，录像结束后完成文件收尾，关闭音视频流。

关键挑战：帧率稳定性控制。若传感器采集速度或ISP处理速度跟不上指定帧率，会导致视频卡顿。通常通过“帧率自适应”机制优化——实时监测硬件处理能力，动态调整帧率或分辨率，确保流畅性。

3.4 对焦与曝光子系统：成像质量的核心保障

对焦（AF）和曝光（AE）是决定成像清晰度和亮度的关键技术，两者协同工作，由控制逻辑处理器和ISP HAL Adapter共同实现：

自动对焦（AF）子系统： 工作原理：通过ISP分析图像的对比度（对比度对焦，Contrast AF）或利用激光/相位传感器（相位对焦，PDAF；激光对焦，Laser AF）获取距离信息，计算出最佳对焦位置；

工作流程：Framework层下发对焦请求（如自动对焦、触摸对焦），控制逻辑处理器启动AF算法，ISP分析图像数据生成对焦评价函数（对比度值），根据评价函数调整镜头马达位置（驱动层控制马达移动），反复迭代直至对比度达到峰值（对焦成功），并反馈对焦状态；

常见模式：单次对焦（拍照时触发一次）、连续对焦（录像时实时跟踪对焦）、触摸对焦（聚焦于屏幕指定区域）。

自动曝光（AE）子系统： 工作原理：通过传感器采集画面亮度信息，ISP计算画面的平均亮度或关键区域亮度（如人脸识别后的人脸区域），结合ISO和快门速度的对应关系，调整曝光参数，使画面亮度适中；

工作流程：Framework层设置曝光模式（如自动、手动、夜景模式），控制逻辑处理器启动AE算法，ISP分析图像亮度数据，计算目标曝光值，动态调整传感器的快门时间（曝光时长）和ISO（感光度），同时兼顾画面噪点（高ISO会增加噪点），达到亮度与画质的平衡；

关联参数：曝光时间（越长画面越亮，易模糊）、ISO（越高画面越亮，噪点越多）、曝光补偿（手动调整画面明暗）。

四、Camera HAL层关键模式与交互机制

4.1 核心工作模式：从HAL1到HAL3的演进

Android相机HAL层经历了多个版本迭代，核心演进方向是“解耦控制与数据，提升硬件控制灵活性”，主要分为HAL1和HAL3两个关键版本：

对比维度	Camera HAL1	Camera HAL3（主流版本）
架构模式	“控制-数据”耦合模式，采用“状态机”管理相机状态	“请求-响应”解耦模式，基于“相机请求（Camera Request）”驱动
控制粒度	粗粒度控制，Framework层只能控制整体状态（如预览/拍照切换），无法精细控制单帧参数	细粒度控制，支持为每帧图像单独设置参数（如单帧曝光时间、ISO），支持多帧不同参数采集（如HDR）
数据流管理	单一流模式，预览和拍照共享同一数据流，切换时需重启流，延迟高	多流并行模式，预览、拍照、录像流可同时运行，独立管理，切换无延迟
硬件能力发挥	无法充分利用多核ISP、高帧率传感器等硬件能力，限制成像效果	支持硬件多请求并行处理，可充分发挥ISP、传感器的高性能，支持HDR、夜景等高级功能
兼容性	早期设备支持，Android 5.0后逐渐被HAL3替代	Android 5.0（API 21）及以上主流版本，是当前厂商实现的标准

4.2 核心交互机制：请求-响应模型（HAL3核心）

HAL3采用“请求-响应”（Request-Result）模型作为核心交互机制，彻底解耦Framework层与HAL层的交互，提升控制灵活性。其核心流程如下：

请求构建（Framework层）：Framework层根据应用需求构建“相机请求”（CameraRequest），每个请求包含两部分核心信息：① 控制参数（如对焦模式、曝光时间、ISO、目标数据流）；② 输出缓冲区（用于接收HAL层返回的图像数据）。

请求下发（接口调用）：Framework层通过HAL3标准接口（如
process_capture_request）将请求下发给HAL层，支持批量下发多个请求（如HDR拍照时下发3个不同曝光参数的请求）。

请求处理（HAL层）：HAL层的控制逻辑处理器解析请求参数，调度传感器、ISP等硬件执行对应操作，采集并处理图像数据，将处理后的图像数据写入请求中的输出缓冲区，同时收集该帧的元数据（如实际曝光时间、对焦状态）。

结果返回（响应）：HAL层通过回调接口（如
notify_capture_result）将“处理结果”（CameraResult）返回给Framework层，结果包含处理后的图像数据（缓冲区）和元数据。

结果处理（Framework层）：Framework层从结果中提取图像数据和元数据，传递给应用层展示或存储。

该机制的核心优势：支持“每帧独立控制”，Framework层可针对不同场景动态调整每帧的参数，例如在录像过程中突然触发拍照时，可临时下发一个高分辨率、高曝光精度的请求，而不影响录像流的正常运行。

4.3 缓冲区管理机制：数据高效传输的核心

相机数据流的传输依赖缓冲区（Buffer）管理，HAL层采用“缓冲区池+循环复用”机制确保数据高效传输，避免内存频繁分配释放导致的性能损耗。其核心设计如下：

缓冲区池（Buffer Pool）：HAL层在初始化时，根据数据流的需求（如预览流分辨率、帧率）提前创建一批缓冲区，形成“缓冲区池”，缓冲区的数量通常为3-5个（兼顾性能与内存占用）。

循环复用：数据流传输时，缓冲区在“空闲-使用-回收”三个状态间循环：① 空闲缓冲区被分配给传感器，用于存储采集的原始数据；② 数据处理完成后，缓冲区被传递给Framework层使用（如预览渲染）；③ Framework层使用完毕后，通过接口将缓冲区归还给HAL层的缓冲区池，重新进入空闲状态等待复用。

缓冲区格式统一：HAL层定义了标准化的缓冲区格式（如YUV420_888、RAW16），确保不同硬件和软件模块间的数据兼容性。对于需要格式转换的场景（如RAW转YUV），由数据流处理器通过硬件加速（如ISP或GPU）完成，避免软件转换导致的性能损耗。

五、Camera HAL层性能优化：关键指标与优化策略

5.1 核心性能指标

衡量Camera HAL层性能的核心指标的核心指标包括以下几项，直接影响用户体验和成像质量：

启动时间（Camera Startup Time）：从应用发起相机启动请求到预览画面稳定显示的时间，理想值需控制在500ms以内。启动时间过长会导致用户等待感强烈，是优化的重点指标。

预览帧率（Preview Frame Rate）：预览画面每秒刷新的帧数，主流要求30fps以上，高端设备支持60fps。帧率过低会导致预览画面卡顿、不流畅。

拍照延迟（Capture Latency）：从用户点击拍照按钮到拍摄完成并反馈的时间，理想值需控制在300ms以内。延迟过高会导致“拍虚”（移动场景下）或“错过拍摄时机”。

录像帧率稳定性（Video Frame Rate Stability）：录像过程中帧率的波动范围，要求波动不超过±2fps。帧率波动会导致视频画面卡顿、掉帧。

图像处理耗时（ISP Processing Time）：ISP处理单帧图像的时间，直接影响拍照和录像的帧率。耗时过长会导致帧率下降或延迟增加。

5.2 关键优化策略

5.2.1 启动时间优化

预初始化机制：在系统启动或相机APP后台驻留时，提前初始化HAL层的核心模块（如相机设备管理器、缓冲区池），避免启动时重复初始化；同时提前加载常用的ISP算法和参数配置，减少算法加载时间。

异步初始化：将非关键初始化步骤（如闪光灯控制器初始化、次要相机设备枚举）改为异步执行，优先完成预览相关的核心初始化（如主摄设备打开、预览流配置），确保预览画面快速显示。

参数预配置：提前缓存常用的预览参数（如默认分辨率、帧率），启动时直接使用缓存参数配置硬件，避免重新读取和计算参数。

5.2.2 帧率与延迟优化

硬件加速：充分利用硬件模块的加速能力，如采用硬件ISP替代软件图像处理、使用GPU进行图像格式转换、采用DMA（直接内存访问）技术实现缓冲区数据的直接传输（避免CPU干预）。

数据流优化：优化缓冲区池大小，根据帧率需求动态调整缓冲区数量（如60fps预览时增加缓冲区数量）；采用“零拷贝”技术（如使用GraphicBuffer直接渲染），减少数据在内存中的拷贝次数。

算法优化：简化或裁剪非必要的ISP算法（如预览时降低锐化强度、关闭部分降噪算法），优先保证帧率；采用轻量化算法替代传统复杂算法（如用快速对比度对焦替代高精度对焦算法）。

5.2.3 稳定性优化

帧率自适应调节：实时监测硬件负载（如ISP占用率、CPU使用率），当负载过高时，动态降低分辨率或帧率（如从60fps降至30fps），避免帧率骤降；负载降低后再恢复高帧率。

资源调度优先级提升：将HAL层的核心线程（如数据流处理线程、控制逻辑线程）设置为高优先级，确保在系统资源紧张时，相机相关线程能优先获取CPU和内存资源。

异常处理机制：增加硬件异常监测（如传感器采集失败、ISP处理超时），当出现异常时，快速切换到备用参数（如降低分辨率）或重启部分模块，避免整体崩溃。

六、Camera HAL层关键参数与配置

6.1 核心配置文件

Camera HAL层的配置通过XML或JSON格式的配置文件实现，厂商通过修改配置文件适配不同硬件，无需修改代码。核心配置文件包括：

camera_config.xml：核心配置文件，定义相机设备的基础信息，如设备ID、传感器型号、支持的分辨率、帧率、图像格式、ISP参数默认值等。例如，通过该文件配置主摄支持的拍照分辨率为4000×3000，预览帧率为30/60fps。

isp_config.xml：ISP专属配置文件，定义ISP的算法参数，如降噪强度、锐化系数、色彩矩阵、HDR合成参数等。不同传感器型号对应不同的ISP配置，以匹配传感器的特性。

flash_config.xml：闪光灯配置文件，定义闪光灯的型号、支持的亮度等级、闪光模式、温度阈值等。例如，配置闪光灯的最大亮度为1000lm，温度超过60℃时自动关闭。

6.2 关键可配置参数

参数类别	关键参数	作用说明
设备基础参数	device_id、sensor_model、lens_model	标识相机设备ID、传感器型号、镜头型号，用于设备枚举和硬件适配
图像格式参数	preview_format、capture_format、video_format	配置预览、拍照、录像的图像格式（如YUV420_888、RAW16、JPEG）
分辨率与帧率参数	preview_resolutions、capture_resolutions、video_fps	配置各场景支持的分辨率（如预览1920×1080）和帧率（如录像60fps）
ISP算法参数	denoise_strength、sharpen_strength、hdr_level	配置降噪强度、锐化强度、HDR等级，影响成像质量
对焦与曝光参数	af_mode、ae_range、iso_range、shutter_speed_range	配置对焦模式（如PDAF）、曝光范围、ISO范围、快门速度范围
闪光灯参数	flash_brightness_levels、flash_modes、temp_threshold	配置闪光灯亮度等级、支持的模式、温度阈值

七、Camera HAL层常见问题与排查思路

7.1 常见问题分类

设备枚举失败：Framework层无法识别相机设备，表现为相机APP显示“无可用相机”。

预览黑屏/花屏：预览画面黑屏、卡顿或显示异常色彩（如全绿、全红）。

拍照/录像失败：点击拍照无反应、拍照后无图像文件、录像无法启动或录制后文件损坏。

帧率过低/延迟过高：预览卡顿、拍照延迟长、录像掉帧。

成像质量问题：照片偏色、噪点多、模糊、HDR效果不佳。

7.2 核心排查思路

日志定位法（核心手段）：通过精准抓取分层日志定位问题边界，关键命令与日志维度如下： – HAL层日志：
logcat -s CameraHal:V ISPAdapter:V StreamProc:V（查看请求处理、数据流传输、ISP算法执行日志）； – 驱动层日志：
dmesg | grep video0（查看传感器、V4L2驱动的初始化和数据传输错误）； – 典型问题日志特征：设备枚举失败常出现“sensor_enum failed, err=-19”（设备不存在），预览黑屏常出现“buffer_queue_empty, no available buf”（缓冲区耗尽）。

硬件连通性校验：使用V4L2工具集直接与驱动交互，排除HAL层干扰，核心命令： – 枚举设备能力：
v4l2-ctl --list-formats-ext（验证传感器支持的分辨率、格式是否与HAL配置一致）； – 采集原始数据：
v4l2-ctl --stream-mmap --stream-count=5 --stream-to=raw.raw（若能采集则驱动与硬件正常，问题在HAL层）； – 控制参数调试：
v4l2-ctl --set-ctrl=exposure_time_absolute=10000（直接设置曝光参数，验证驱动控制是否正常）。

重点接口调试：针对核心接口编写单测用例，验证HAL层实现正确性，代码如下：

// 调试HAL3核心接口process_capture_request的单测示例
void test_process_request(camera_device_t *dev) {
    // 1. 构造测试请求（预览帧参数）
    camera_capture_request req = {0};
    req.request_id = 1001;
    req.metadata.exposure_time = 10000; // 10ms
    req.metadata.iso = 100;
    req.stream_id = dev->priv->preview_stream.id;
    // 分配输出缓冲区
    req.output_buffer = buffer_alloc(dev->priv->preview_stream.width,
                                    dev->priv->preview_stream.height,
                                    PIXEL_FORMAT_YUV420);

    // 2. 调用HAL接口
    int ret = dev->ops->process_capture_request(dev, &req);
    if (ret != 0) {
        LOGE("process_capture_request failed, ret=%d", ret);
        return;
    }

    // 3. 验证结果
    if (req.output_buffer->data == NULL || req.output_buffer->size == 0) {
        LOGE("output buffer is empty");
    } else {
        LOGI("request processed success, buffer size=%d", req.output_buffer->size);
        // 保存数据用于分析
        file_write("test_yuv.yuv", req.output_buffer->data, req.output_buffer->size);
    }

    buffer_free(req.output_buffer);
}

参数与配置校验：通过解析配置文件和运行时参数对比，定位不匹配问题： – 配置文件校验：使用
xmllint --format camera_config.xml检查XML格式，重点核对sensor_model与实际硬件是否一致（如配置为IMX586但实际是IMX766会导致参数不兼容）； – 运行时参数查看：通过HAL层调试接口打印当前参数，如
camera_debug --get-isp-param（对比实际ISP参数与配置文件是否一致）。

性能瓶颈分析：使用Android原生工具定位帧率、延迟问题： – 帧率测试：
systrace --time=10 -o trace.html gfx camera（查看SurfaceFlinger帧率曲线和HAL层线程耗时）； – 线程耗时分析：
perf record -p [hal_pid] -g（采样HAL层线程调用栈，定位ISP处理、缓冲区拷贝等耗时函数）。
