由浅入深学习网络设备模拟器HCL 第三篇 通过TELNET连接交换机

上一篇介绍了交换机的基本配置，本篇介绍HCL中一个有趣的终端设备”Host”（本地主机），并演示通过TELNET连接交换机。

TELNET简介：一种简单的远程终端协议，用户通过TELNET登录到远程主机，由远程主机执行用户输入的命令并将执行结果返回用户屏幕，用户感觉好像在操作本地主机，所以TELNET又称终端仿真协议或虚拟终端（与上一篇介绍的终端模拟器有类似之处）。TELNET使用客户机服务器模式，本地主机运行客户端程序，远程主机运行服务器进程，主进程等待新的请求并产生从属进程处理每一个连接，实现TELNET协议的应用也称为TELNET。

一、使用TELNET登录交换机

1、运行HCL；

2、添加一台交换机并运行；

3、添加一台终端设备Host：Host是一个特殊的终端设备，代表正在使用的PC。

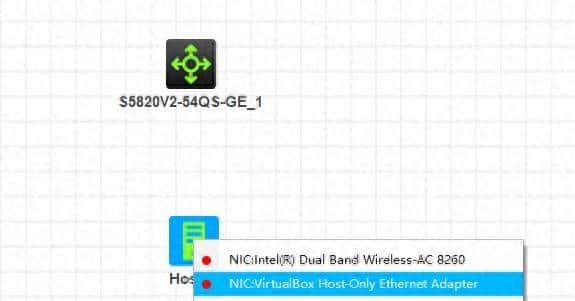

4、将Host与交换机1号端口相连，其中Host使用一块虚拟的网卡（正在使用的PC实际上并没有安装这块网卡设备），如下图所示：

5、配置交换机

主要是VLAN和TELNET服务器端的设置。

<H3C>system-view //进入系统视图

[H3C]display interface brief //显示所有接口信息

[H3C]display vlan //显示所有VLAN信息

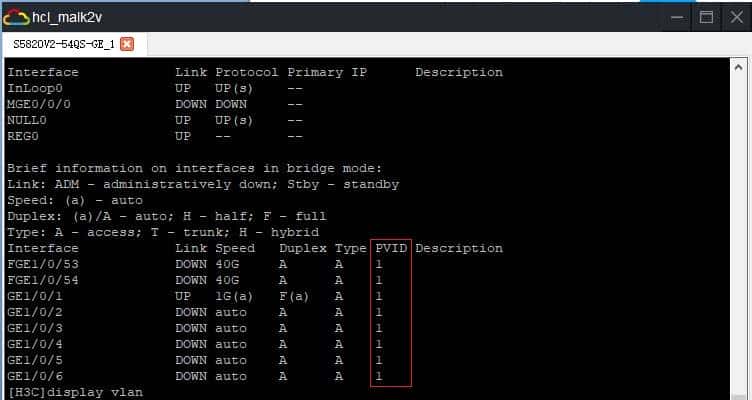

执行结果如下图：

从上图看出：交换机始终存在一个默认的VLAN1，而且所有端口都划分给VLAN1。目前准备配置VLAN1的接口IP，但在这之前介绍一下交换机的两种命令提示：

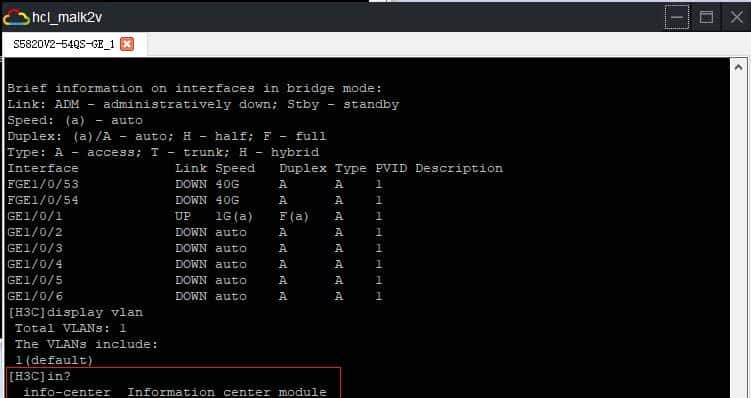

一个单词如果只记得部分字母，可以接着输入”？”然后回车，此时会提示完整的单词，或者直接按”Tab”补充完整的单词，如下图所示：

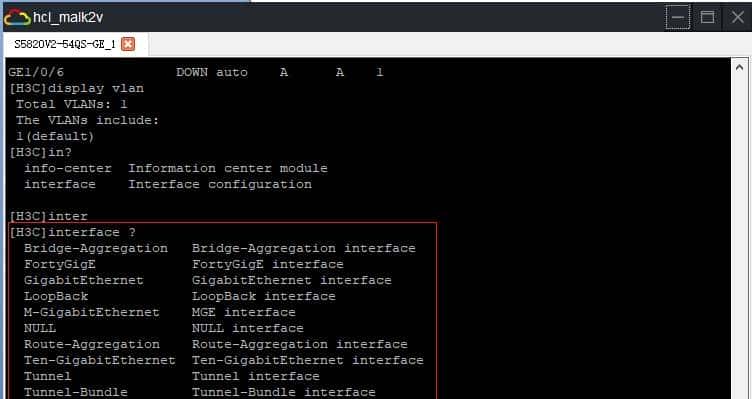

一行命令输入一个单词后，可以接着输入”？”然后回车，此时会提示接下来可能出现的单词，如下图所示：

继续配置交换机：

[H3C]interface vlan-interface 1 //管理VLAN1的接口

[H3C-Vlan-interface1]ip address 172.16.1.1 16 //配置接口IP

[H3C-Vlan-interface1]display interface brief //显示接口信息

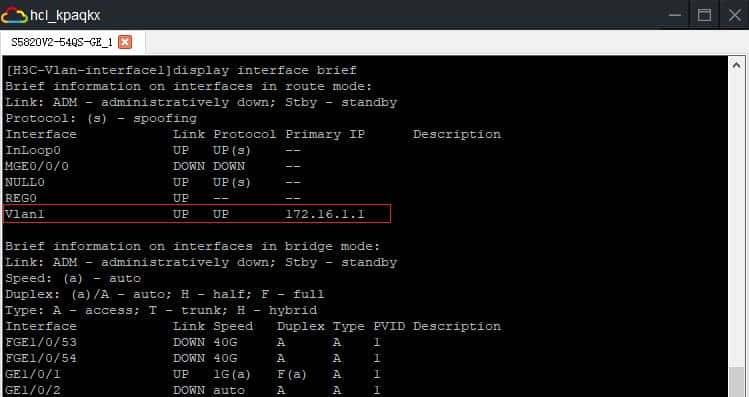

执行结果如下图：

从上图看出：VLAN1的接口IP设置成功，而且状态是”UP”（状态”UP”才能通信，如果某个时刻VLAN的状态是”DOWN”，可以通过重新设置VLAN的接口IP来解决）。继续配置交换机：

[H3C-Vlan-interface1]quit //退出

[H3C]telnet server enable //打开TELNET服务器

[H3C]user-interface vty 0 //使用VTY模式，开启线路0

VTY简介：Virtual Type Terminal，虚拟终端，交换机支持两种虚拟终端技术，即本篇介绍的TELNET和比TELNET更安全的SSH，关于SSH有兴趣的小伙伴请自行百度。

[H3C-line-vty0]protocol inbound telnet //本例使用TELNET，当然也可使用SSH

[H3C-line-vty0]user-role level-15 //设置用户权限，level-15是最高权限，小伙伴可通过命令提示查看共有多少种权限

[H3C-line-vty0]authentication none //设置认证方式：无需认证

[H3C-line-vty0]quit //退出

至此，交换机的配置完成。

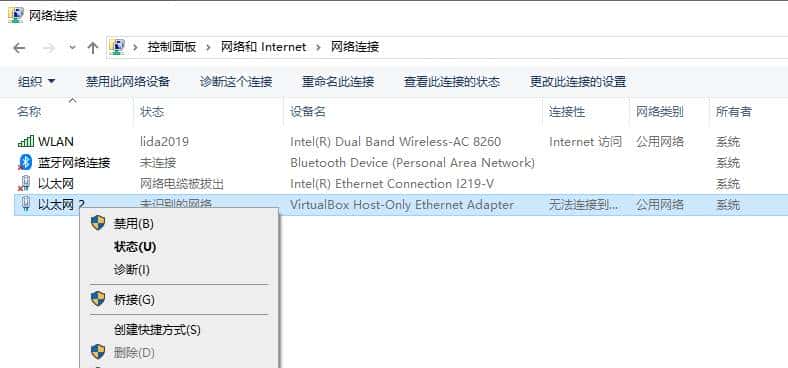

6、配置Host，即配置本地主机，如下图所示：

电脑的网络配置：IP 172.16.1.10/16，过程不再详述。

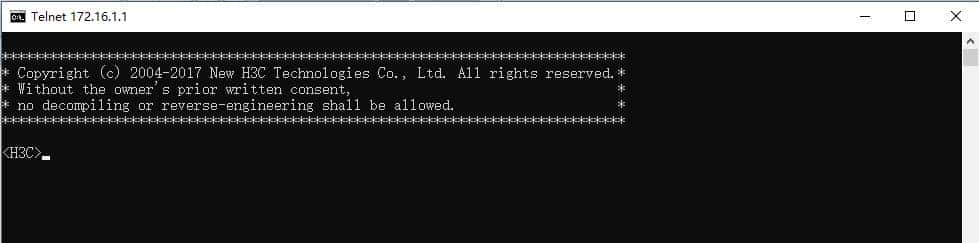

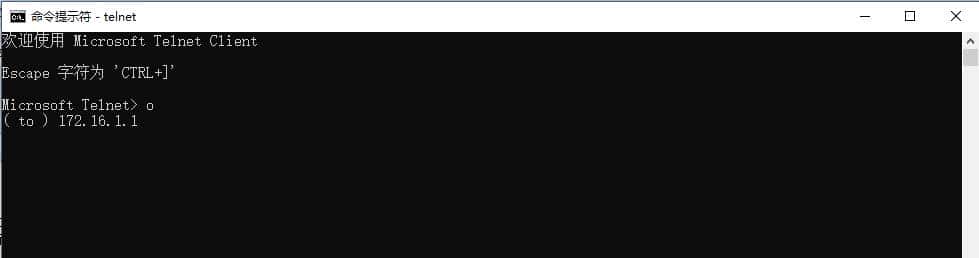

7、配置完成后在电脑的命令行工具中运行TELNET，访问172.16.1.1，由于认证方式设置为”none”，所以不需要输入用户名与密码，执行结果如下图所示：

用户通过TELNET远程登录交换机后显示的交互界面与交换机命令行终端是一样的，这种方式使用户感觉好像在本地操作交换机，所以TELNET是一种远程终端仿真应用。他的方便在于，用户可以在自己的办公室里通过网络远程配置交换机，再也不用抱着笔记本电脑在机房与办公室来回穿梭。

二、连接交换机的两种方式的区别

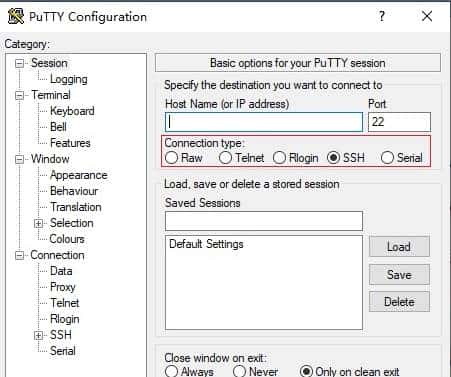

上一篇介绍过终端模拟器，PC可以使用电缆线与交换机相连，通过终端模拟器连接交换机，目前先以免费好用的PuTTY为例简单介绍这种不同于TELNET的连接方式。（TTY是一个”古老”的专业名词，表明一种特定的终端设备，TTY和VTY是同一领域的概念，有兴趣的小伙伴请自行百度。）PuTTY支持5种连接类型，其中包括TELNET和Serial（串口），如下图所示：

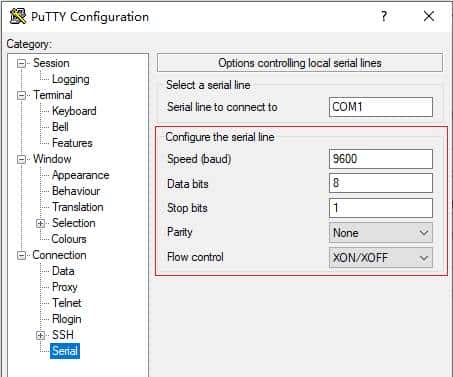

当选择串口时，需要设置一系列连接参数，如下图所示：

上图5个参数分别是：波特率、数据位、停止位、奇偶校验、流控制，参数设置正确后PC即可通过串口连接交换机。

Serial与TELNET这两种连接方式均可配置交换机，他们分别使用本地连接与远程登录，下面比较一下两者的区别：

本地连接是通过电缆线将PC与交换机直接相连，通过设置一系列连接参数（主要与线路和设备的物理属性相关），使用终端模拟器连接交换机，这是最基本的连接方式。

远程登录是PC使用TELNET等远程终端仿真协议，通过网络（TELNET是一种网络层应用）登录交换机（交换机必须先通过本地连接设置IP），TELNET的关键是服务器端的设置，如登录用户的权限和认证方式等，这是更高级的连接方式。

三、总结

Host是HCL提供的一种特殊的终端设备，代表本地主机，即正在使用的PC，在HCL中创建网络场景后，用户可通过PC的TELNET客户端登录并配置交换机，这种方式高度还原了真实的工作环境。通过本篇和上一篇的讲解，初学者可以对交换机有一个初步的了解，下一篇将介绍路由器的基本配置。
