一、系统设计概述

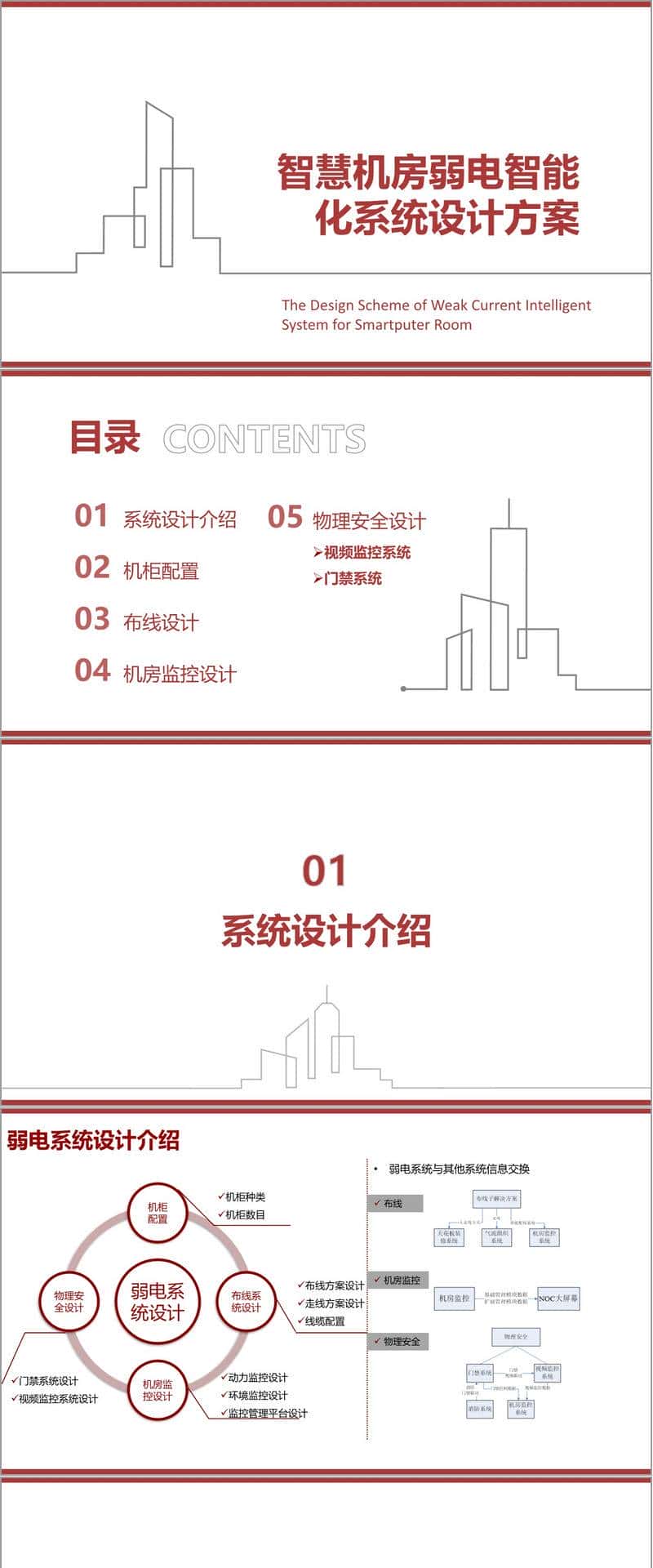

《智慧机房弱电智能化系统设计方案》是一份全面而专业的机房弱电系统规划文档，涵盖了从机柜配置、布线设计到物理安全等多个关键模块。该方案以高可用性、低成本和高能效为核心设计理念，旨在构建一个智能化、标准化的机房环境。
1.1 系统架构与信息交换
方案首先介绍了弱电系统的整体架构，包括其与其他系统的信息交换机制。弱电系统作为机房基础设施的重要组成部分，需与动力系统、环境监控系统等实现无缝对接，确保数据的高效传输与统一管理。
1.2 机柜配置方案

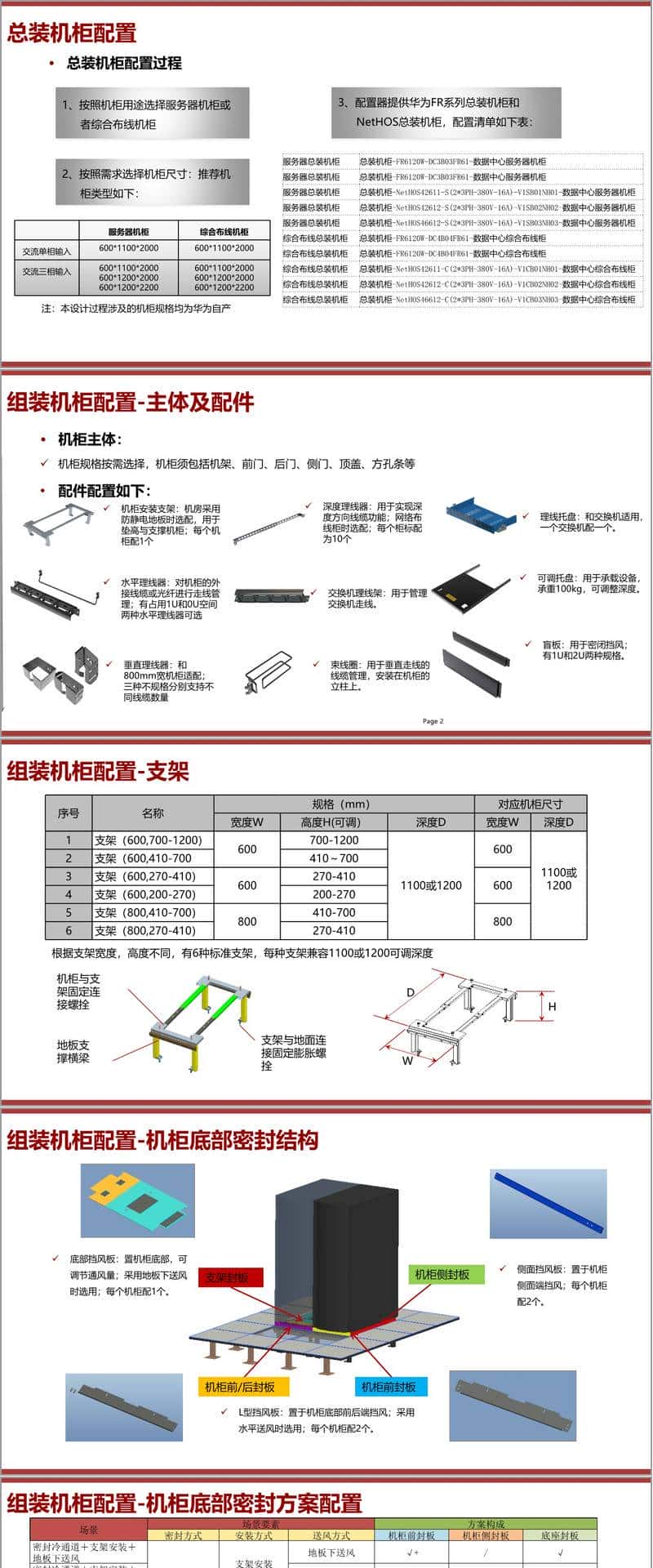

机柜配置是机房设计的核心环节之一。方案详细列出了华为FR系列和NetHOS系列机柜的选型建议，并提供了具体的配置清单。机柜主体包括机架、前后门、侧门、顶盖等基础结构，同时配备了深度理线器、可调托盘、盲板等关键配件，以满足不同设备的安装需求。此外，方案还特别强调了机柜底部密封结构的设计，包括挡风板、封板等，以确保冷热通道隔离，提升制冷效率。
二、布线设计详解
2.1 设计原则与拓扑结构

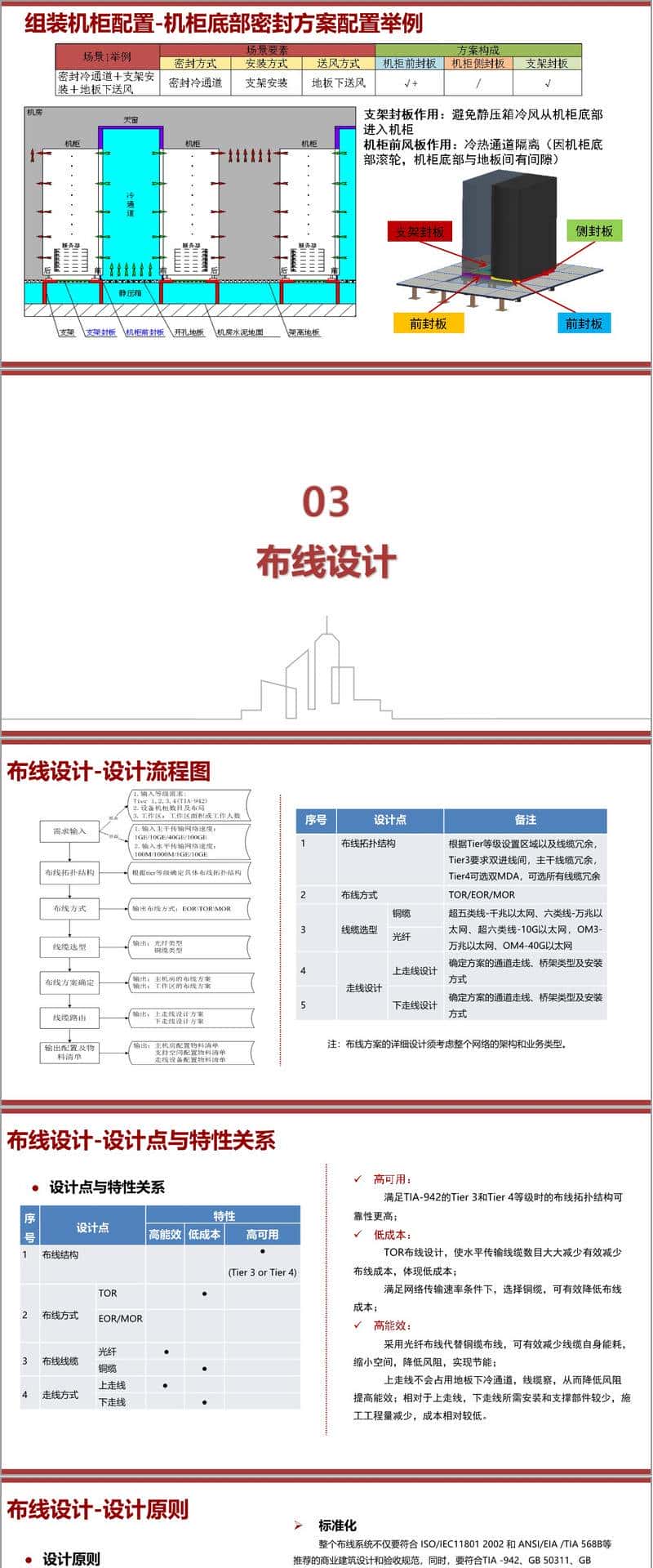

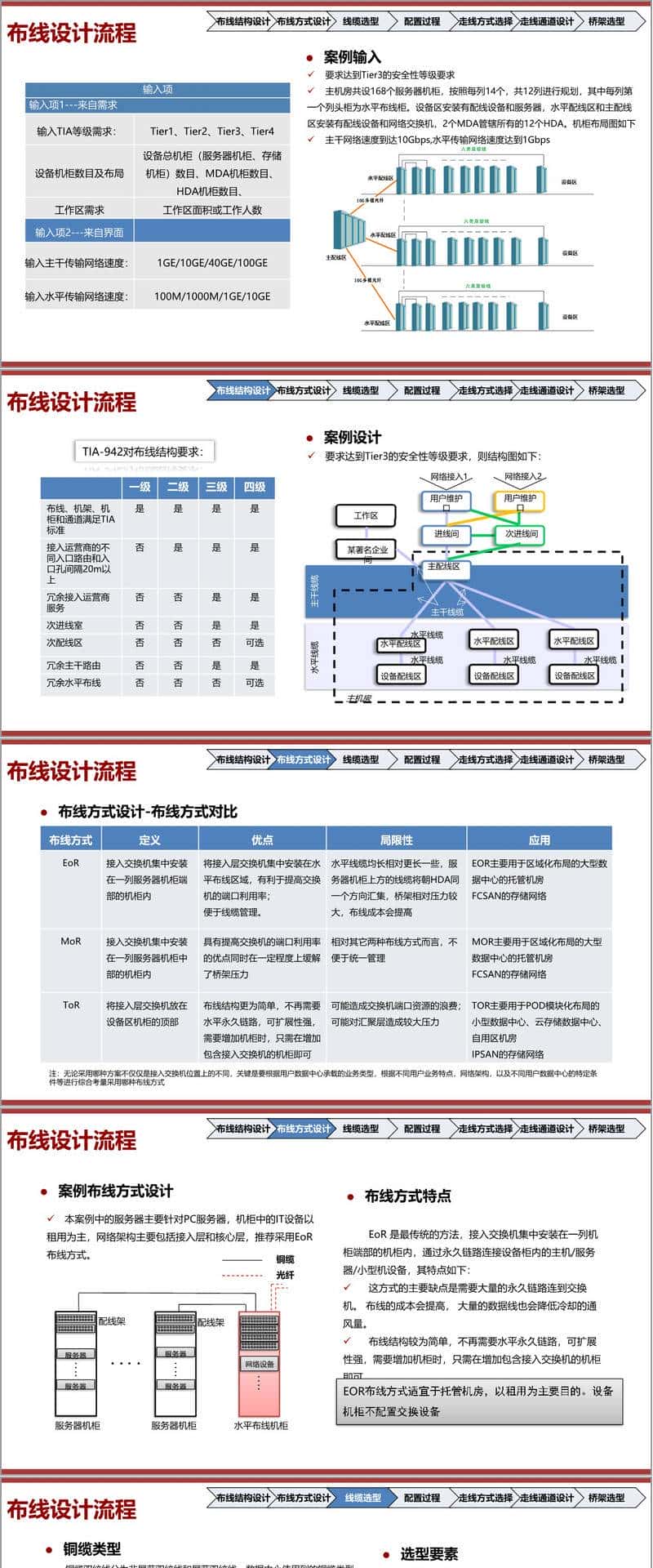

布线设计遵循标准化、开放性、扩展性等原则，符合TIA-942 Tier 3及以上等级的安全要求。方案推荐采用EoR（End of Row）布线方式，特别适用于托管机房，其优势在于布线结构简单、扩展性强，同时能够有效减少水平线缆数量，降低成本。
2.2 线缆选型与走线方案

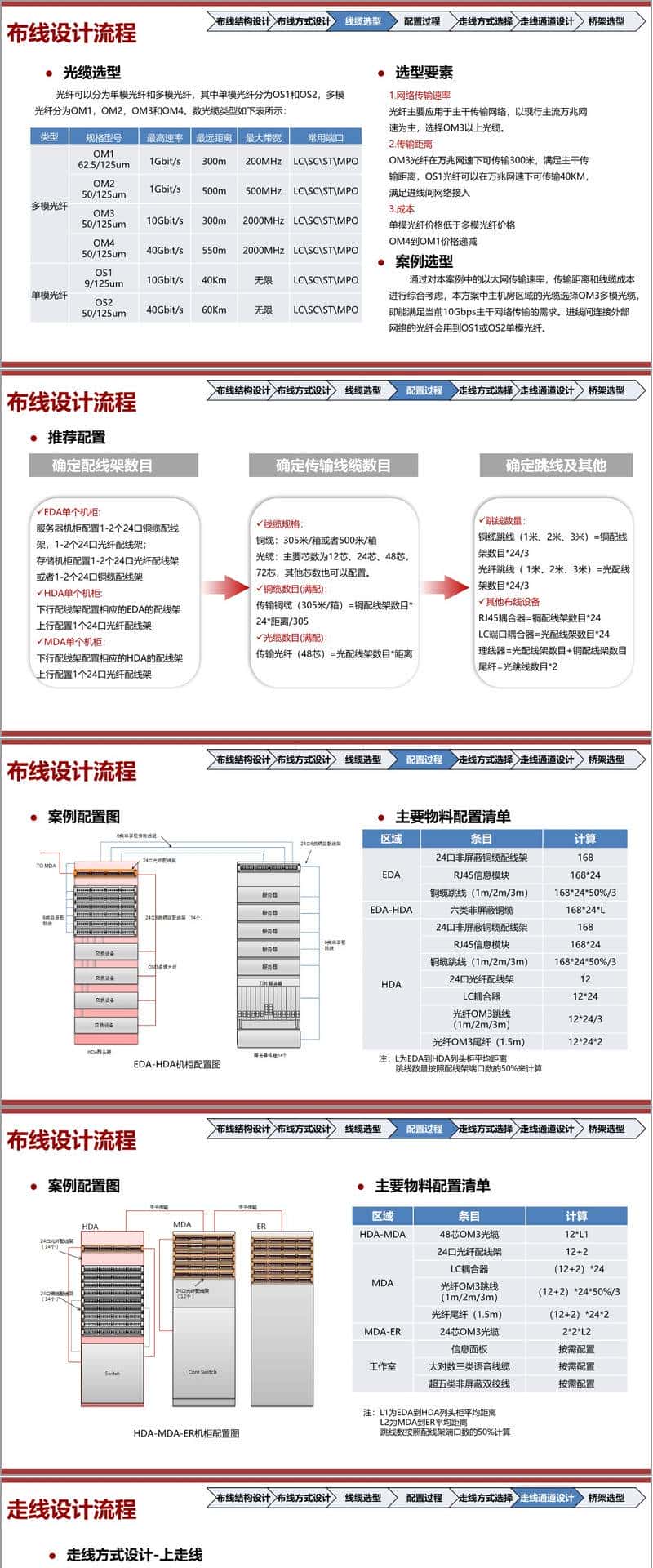

根据传输速率和距离需求，方案建议水平传输采用CAT.6非屏蔽双绞线，主干网络采用OM3多模光缆。走线方式分为上走线和下走线两种，方案分析了各自的优缺点：上走线更利于维护和扩容，而下走线则成本较低且美观。此外，桥架选型部分详细对比了开放式、半开放式和封闭式线槽的适用场景，推荐使用铝合金梯式桥架或网格式走线架，以平衡承载能力与通风需求。
三、机房监控系统设计
3.1 动力与环境监控
机房监控系统涵盖动力设备（如UPS、配电柜、蓄电池）和环境参数（如温湿度、漏水）的实时监测。方案提供了多种监测配置方案，例如：
智能设备监测：通过RJ45或RS485接口直接接入监控服务器。非智能配电柜监测：需加装电流互感器和智能电量仪。蓄电池监测：分为带内阻和无内阻两种方案，前者精度更高但成本较高。漏水监测：推荐定位式漏水检测方案，尽管成本较高，但能够精确定位漏水点，提升故障处理效率。
3.2 管理平台功能
监控管理平台不仅支持基础的数据采集与告警功能，还提供了能效管理、热场分析、3D展示等高级模块。例如，PUE（电能使用效率）的计算公式为：
PUE=IT设备总能耗制冷用电负荷+供配电损耗+IT设备总能耗
通过实时监测PUE值，运维人员可以优化机房的能效表现。
四、物理安全设计
4.1 视频监控系统
视频监控系统采用数字方案，支持H.264压缩标准，确保画质与存储效率的平衡。摄像机选型根据场景需求而定：
主机房：推荐枪式摄像机，实现重点区域的全方位监控。走廊与楼道：选用红外枪机，适应低光照环境。大厅与支持区：半球型摄像机更适合大范围监控。
存储容量计算方面，方案提供了详细的公式，帮助用户根据录像路数、码流和保存周期合理配置硬盘资源。
4.2 门禁系统
门禁系统采用TCP/IP网络拓扑，支持IC卡、指纹等多因素认证。方案将机房区域划分为四个安全等级，并针对不同等级的门禁点配置读卡器、电锁等设备。例如：
单向门禁：配置电插锁和出门按钮。双向门禁：需安装双读卡器和磁力锁。
此外，方案还强调了电源选型的稳定性要求，推荐使用12V直流门禁专用电源。
五、总结
《智慧机房弱电智能化系统设计方案》是一份极具实操性的技术文档，从机柜选型到安全管理，每一环节均提供了细致的配置建议和设计原理。方案不仅注重技术的先进性，还充分考虑了成本与可维护性，适合各类数据中心参考实施。
