calibre QRC提取寄生参数

一、.准备工作

虽手上有厂家给的文件，但是具体的流程前期准备还是得有的 适用新手小宝

1.规范目录

再启动virtuoso 的路径下。创建一个目录。可设置为QRC_techfiles 里面是后面我们run qrc 的文件;

首先将厂商的QCI_flow/中的文件copy到刚刚创建的QRC_techfiles中，

其次将厂商的TechFiles/中的目录其中一个例如：typical 目录copy到刚刚创建的QRC_techfiles中

如下图；

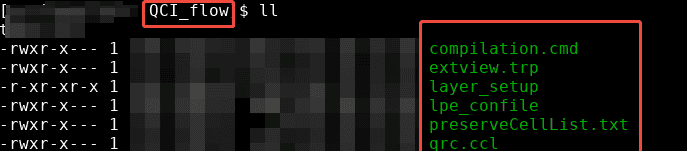

1.厂商给的目录下的 QCI_flow/：

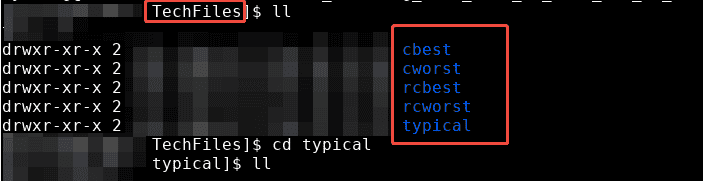

2.厂商给的目录下的TechFiles/：以及typical 中的文件：

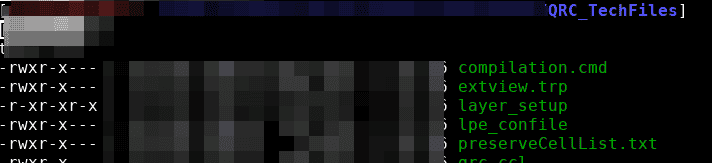

3.启动virtuoso路径下的目录 QRC_TechFiles：

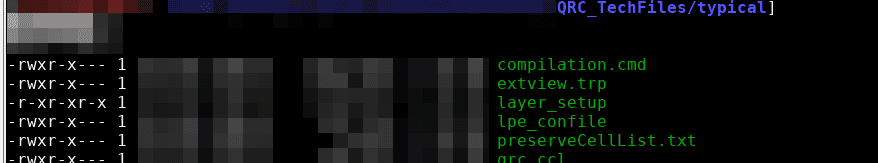

最后进到 typical

将上面的文件QCI_flow 里面的文件 在Cp 到当前 ，其实应该是某几个文件，但是我给忘记了 就全cp过来了 ，无影响，不过也希望大佬指正。

如下图：

2.LVS rule

LVS RULE 要对应QCI中的readme 进行 开关 更改。

二.可以按照文档进行操作

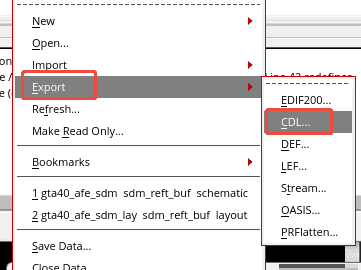

1 导出cdl 文件

点击Library Browser,找到需要LVS仿真的schematic,

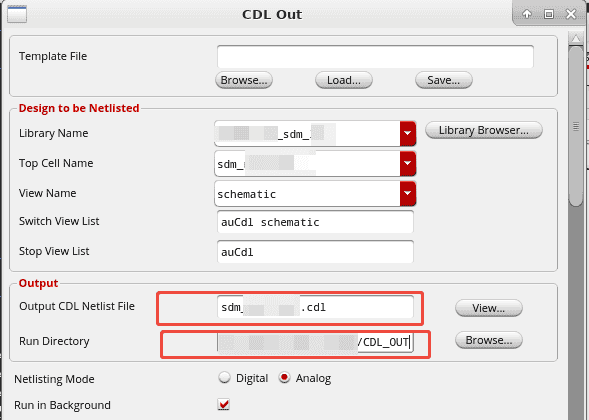

设置Output CDL Netlist File 和Run Directory。

最好新mkdir 一个目录 因为会产生一些文件，便于观看查找。

弹出此对话框，cdl文件导出成功。

2. LVS仿真及设置

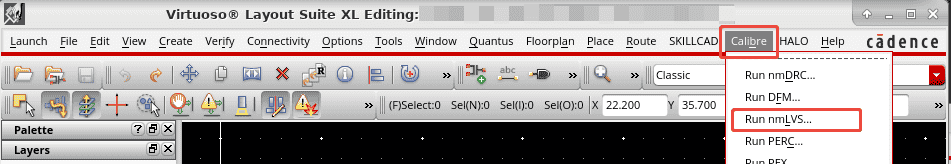

Step1：打开Cadence Virtuoso 版图界面，点击【Calibre】的【Run LVS】

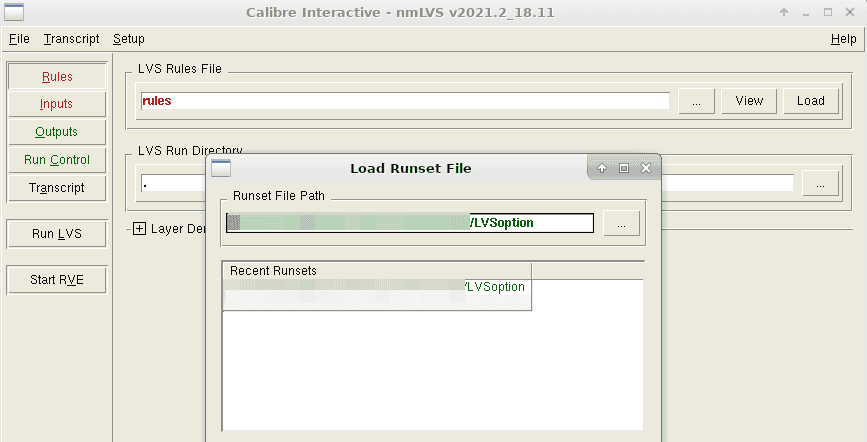

Step2：选择LVS设置，若之前做过LVS仿真并保存了runset，则可以直接调用之前做的LVS runset，若没有，也选择【Cancel】

这里我之前做了保存 LVSoption 我就直接选择了。

Step3:具体应该设置什么？

1.选择第一个【Rules】，点击右边的【…】，找到对应的LVS检验文件，即我们在第二点上更改的 rule。

建议LVS Run Directory ：这里建立一个新的目录，会有中间文档目录生成便于管理。

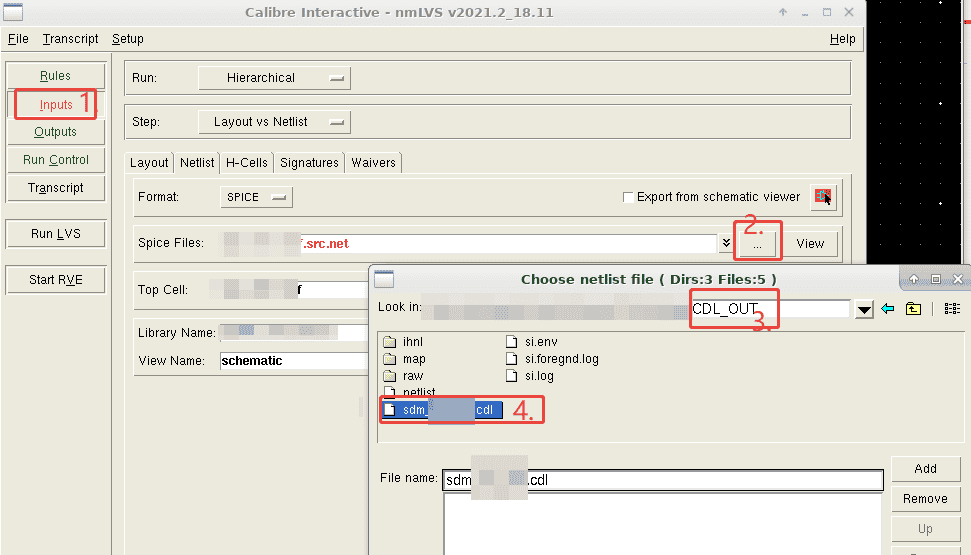

2.Inputs设置：【Layout】默认设置不改变，【Netlist】中Spice Files 中点击【…】导入之前导出的cdl文件，点击OK。

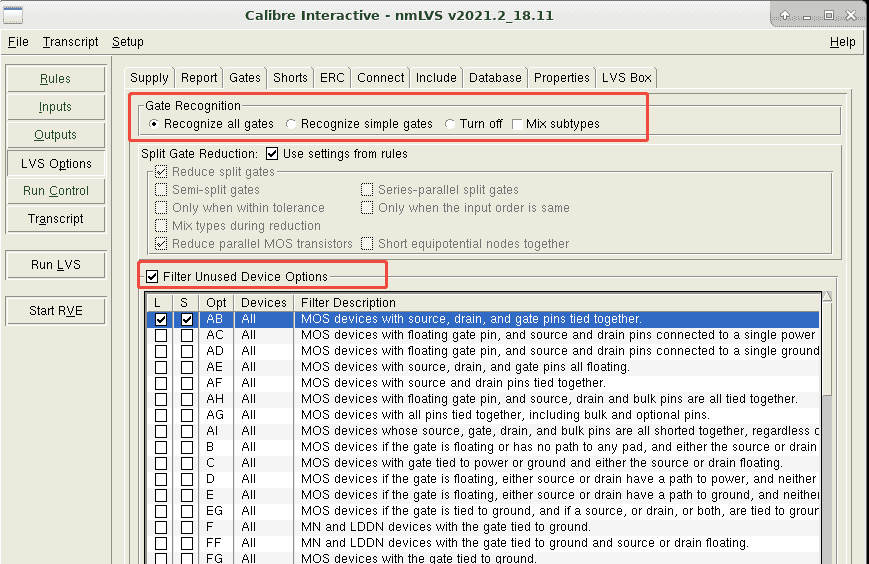

3.LVS Options设置。

Filter Unused DeviceOption ：滤掉电路中存在dummy等一些用于版图匹配但无实际意义的MOS器件，也需要在Filter Unused DeviceOption下面选择对应选项来屏蔽这些虚拟管。

Step4：点击Run LVS

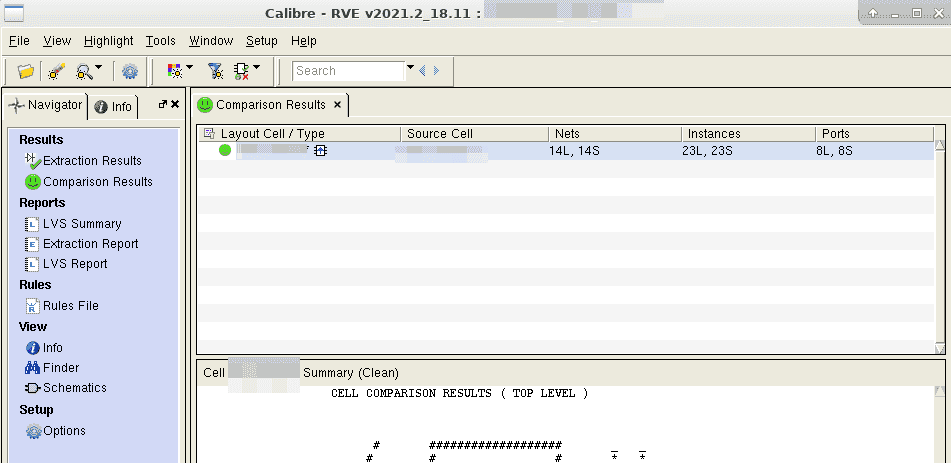

通过：关闭页面。

3.回到终端 执行 calibre -query svdb <query_cmd

1.未执行前：

QCI_flow/ 中的文件 query_cmd 可以从安装工具QRC <share/extraction/examples/query_cmd 得到，但是具体内容需要自己更改；但一般厂商会都给，直接复制过来即可。

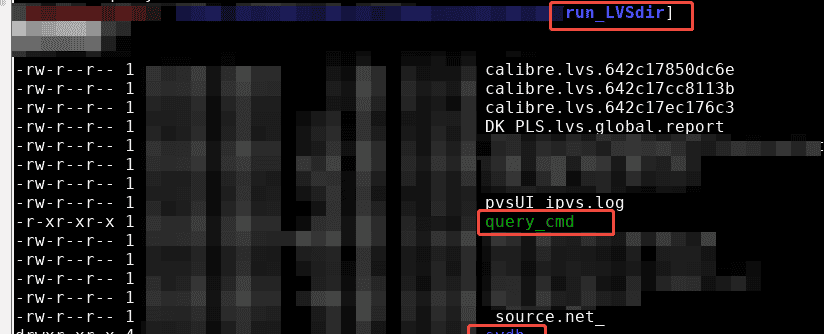

要复制到跑完LVS 后产生svdb目录的地方 执行：

calibre -query svdb <query_cmd

红色是执行命令前的路径，以及需要的必要的文件。

绿色是执行的路径以及命令。

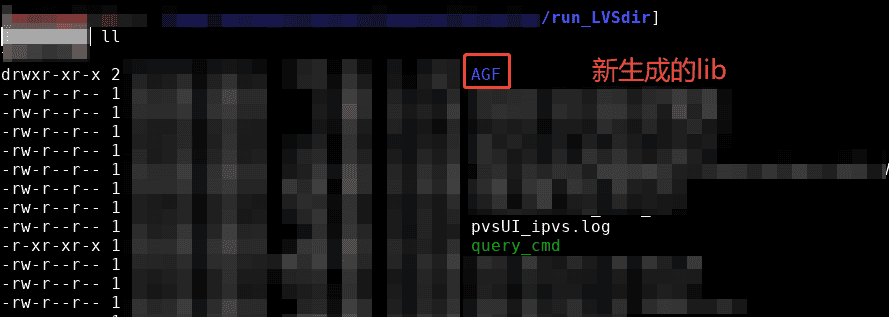

2.执行后：

会产生一个目录名 可能是AGF也可能是query_output 具体要看query_cmd  中的目录名以及生成路径：

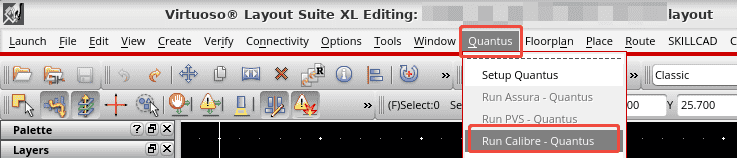

4.回到layout 打开菜单栏中的 Quantus <Run Calibre-Quantus

按照文档进行即可。
