单相电机接线方法详解，轻松搞定！

单相电机接线方法。

朋友们大家好，今天和大家分享单相电机的接线方法。这是一只220伏的单相电机，这是它的一只配套电容。今天和大家分享如何通过改变接线的方法再改变它的旋转方向。

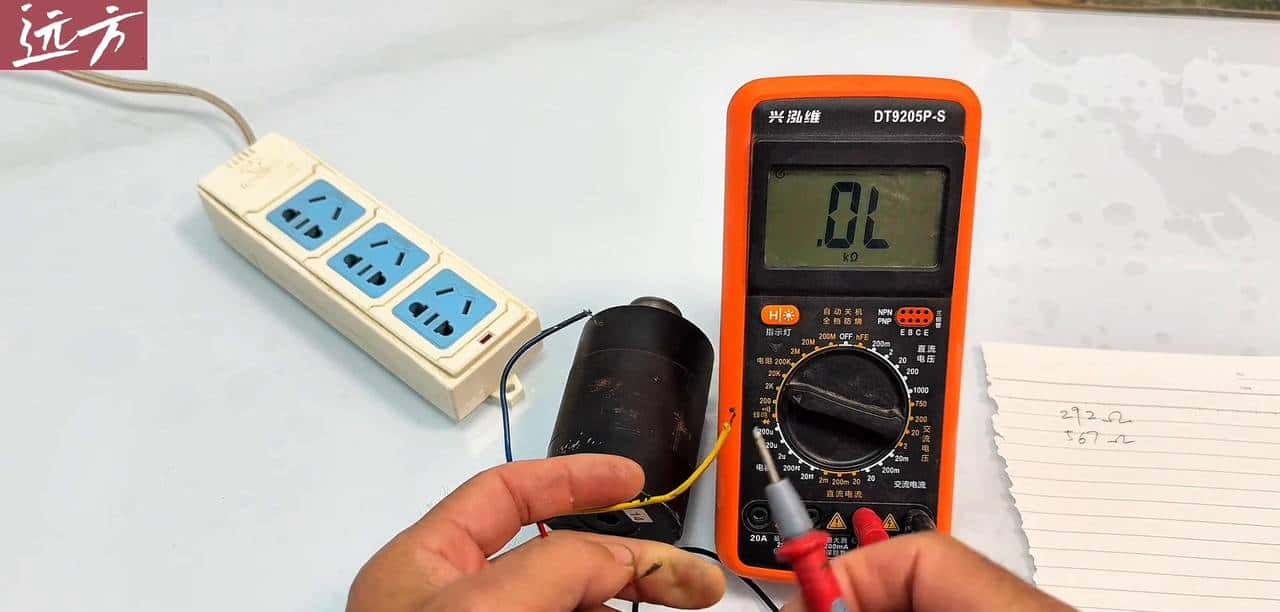

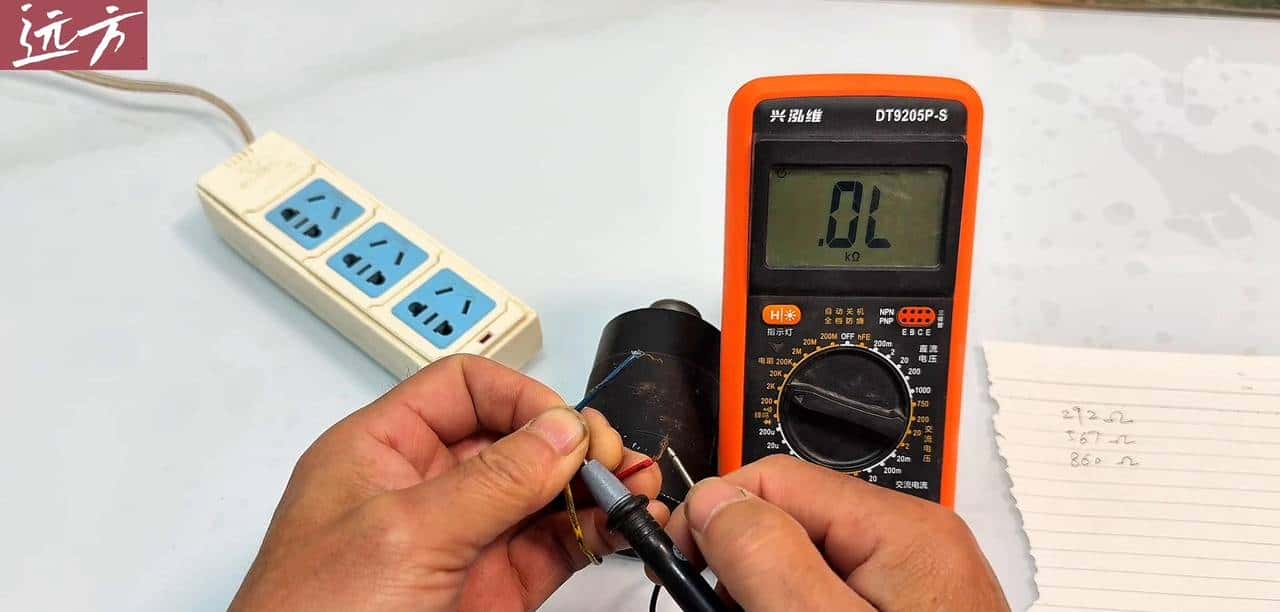

·第一用万用表测出它三根线的电阻值并把它记录下来。把万用表拨在电阻档，用表笔任意测出它三根线的电阻值并把它记录下来。

·测一下红线和蓝线的电阻值，0.292也就是0.292欧姆，把它记录下来。292欧姆。

·再测另外那个线红线和黄线，这是0.567也就是567欧姆。567欧姆。

·再测另外一组线黄线和蓝线，这是0.86，0.86左右也就是865左右。860欧姆。

·再测个黄红线，0.0.56左右这个数据已经测过了，0.56欧姆左右也就是569的这个数据已经有了。

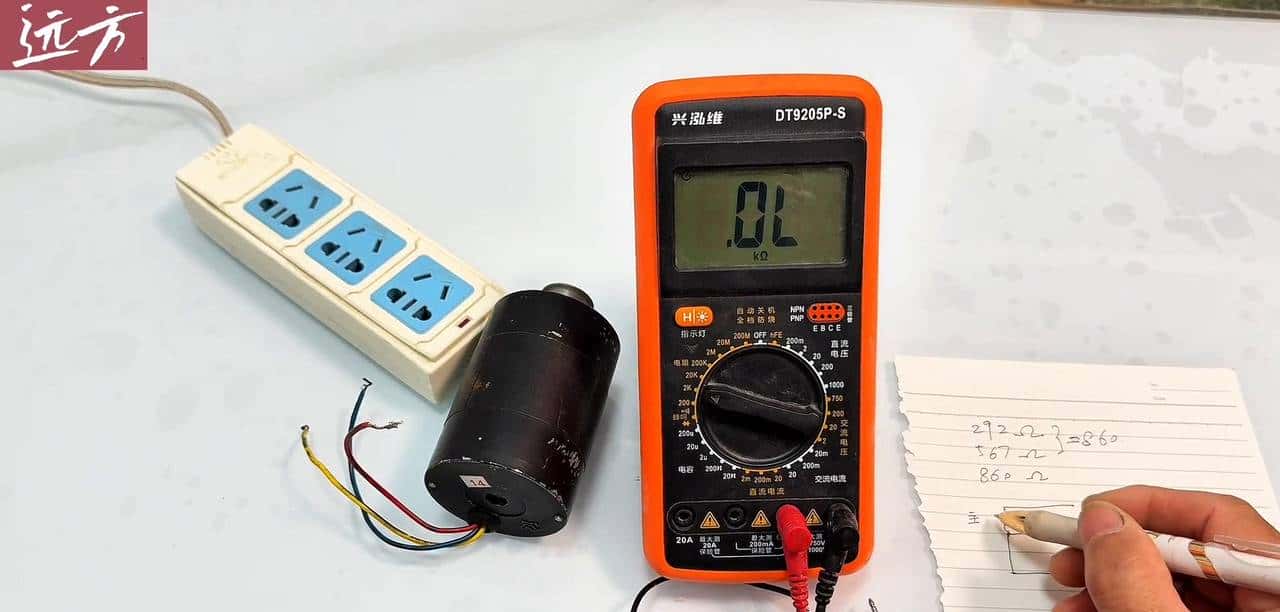

·目前通过这个三组数字可以看出来，这两组数字实则它的和就是860欧姆，两组数据和就是865。通过这个数据可以画个图，这是一组线圈。

·看一下292欧姆，它由于它的阻值比较小应该是主绕组，由于它的线比较粗，绕组的匝数比较少是主绕组。292这副绕组由于它的线径比较细匝数比较多，它应该是副绕组。567。

·把这两组把它串联起来，加上一个电容，另一根线公共线就把它接成零线。电容电两端随意接，它是改变方向的，把它这个线接成零线。

·目前把线接上看一下它旋转方向。根据这个原理图把电容连接在主线圈和副线圈之间，把另一根公共线接成一个零线。目前看一下效果。

·这是已经接好的，给通上电源看一下旋转方向。把另一个线碰电路的另一端，看一下它方向，逆时针方向再看，把线接到这一段，等于是顺时针方向，这就是逆时针顺时针。

今天的视频就和大家分享到这里，谢谢大家的观看。
